Системы измерений передачи данных СИПД ASR 9000, 54318-13

Назначение

Системы измерений передачи данных СИПД ASR 9000, далее - СИПД, предназначены для измерения длительности сеанса передачи данных и (или) объема (количества) информации с целью получения исходных данных для расчета их стоимости.

Описание

СИПД представляет собой функциональную систему измерения длительности сеанса передачи данных и (или) объема (количества) информации передачи данных, производства «Cisco Systems, Inc.», США.

Область применения - электросвязь.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования коммутации и маршрутизации пакетов информации Cisco ASR 9000.

Основные функции СИПД:

■    измерение длительности сеанса передачи данных и (или) объема передачи данных (количества информации);

■    сбор подробной учетной информации;

■    статистическая обработка данных об объеме (количестве) информации;

■    сортировка первичной учетной информации;

■    архивация учетных данных;

■    передача учетной информации в автоматизированную систему расчётов и на внешний

носитель.

Конструктивно оборудование выполнено по модульному принципу: шасси и интерфейсные модули (Рис. 2, модели ASR 9006, ASR 9010), а также в виде отдельных блоков аппаратуры маршрутизации и коммутации пакетов (Рис.1, модель ASR 9001).

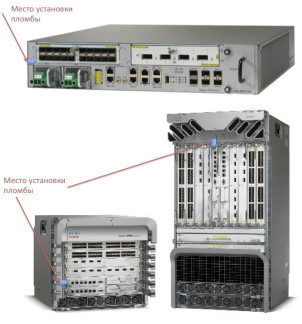

На рисунках 1 и 2 изображены места пломбирования элементов аппаратуры маршрутизации и коммутации пакетов, исключающие возможность бесконтрольной выемки их и доступа к модулю управления.

При включении оборудования осуществляется идентификация и проверка состояния аппаратных средств.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 3, 4 и 5, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИПД, смотри таблицу:

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных;

■    измеренные данные пересылаются внешним потребителям немедленно по выполнении измерения, без промежуточного сохранения их в локальных файлах на СИ.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности сеанса передачи данных ± 1 с в интервале от 1 до 3600 с.

■    пределы допускаемой абсолютной погрешности измерения объема (количества) информации ± 1 байт в интервале от 10 байт до 10 Мбайт.

■    вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

■

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию системы управления, в состав которой входит СИПД , типографским способом.

Комплектность

■    СИПД ASR 9000

-1 комплект; -1 комплект; -1 экземпляр.

■    Эксплуатационная документация на оборудование

■    Методика поверки.

■

Поверка

Осуществляется по документу МП 54318-13 “Системы измерений передачи данных СИПД ASR 9000. Методика поверки”, утвержденному ФГУП ЦНИИС в 2013 г.

Основные средства поверки: формирователь IP-тоединений «Амулет-М»: (1 - 3600) с, А = ±0,25 с; 10 байт - 10 Мбайт, А = ± 0 байт

Сведения о методах измерений

■    Технические условия № 4035-051-97212401-2012; № 4035-018-97212401-2012

Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных СИПД ASR 9000

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

■

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
