Трансформаторы тока TSR-61, 54348-13

Документы

Карточка СИ

Номер в госреестре	54348-13
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	TSR-61
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2013
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения VSK II 10, VSR-503, ESR 17A1 Назначение средства измерений

Трансформаторы напряжения VSK II 10, VSR-503, ESR 17A1 предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Трансформаторы напряжения VSK II 10, VSR-503, ESR 17A1 (далее - трансформаторы) состоят из магнитопровода, выполненного из электротехнической стали, обмоток с их изоляцией и других конструктивных деталей, заключенный в литой изолирующий корпус.

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения VSK II 10, VSR-503, ESR 17A1 отличающихся метрологическими и техническими характеристиками (см. Таблицу 1).

Общий вид трансформаторов напряжения VSK II 10, VSR-503, ESR 17A1 показан на рисунке 1. ___ _

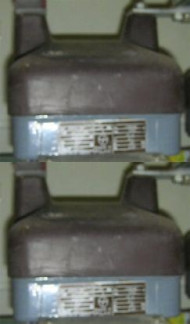

Рисунок 1 - Фотография общего вида трансформаторов напряжения VSK II 10, VSR-503,

ESR 17A1

Технические характеристики

Основные метрологические характеристики трансформаторов напряжения VSK II 10, VSR-503, ESR 17A1 указаны в таблице 1 и таблице 2.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения VSK II 10, VSR-503, ESR 17A1_

Параметр

Значение

Тип

VSK II 10

VSR-503

ESR 17A1

Заводской номер

7874/80, 7876/80, 7881/80, 7883/80

2258413, 2258417, 2258407, 2258410, 2258414, 2258416,

2258261, 2258054, 2258263,

2258262, 2258264, 2258265, 2258258, 2258259, 2258266,

2258268, 2258267

3194770

Параметр	Значение
Номинальное напряжение первичной обмотки, В	10000	6000/V3	6000/V3
Номинальное напряжение вторичной обмотки, В	100	100/V3	100/V3
Номинальный класс точности вторичной обмотки	0,5	0,5	0,5
Номинальная вторичная нагрузка, ВА	90	40	40
Номинальная частота, Гц	50; 60	50; 60	50; 60
Климатическое исполнение по ГОСТ 15150-69	У3	У3	У3
Масса, кг, не более	25	30	32
Г абаритные размеры, мм, не более (Д х Ш х В)	350 х 200 х 350	400 х 200 х 350	400х210х 350

Знак утверждения типа

наносится на трансформаторы методом трафаретной печати и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор напряжения VSK II 10 4 шт.

- трансформатор напряжения VSR-503 17 шт.

- трансформатор напряжения ESR 17A1 1 шт.

- паспорт 22 экз.

Поверка

трансформаторов напряжения VSK II 10, VSR-503, ESR 17A1 осуществляется по документу-ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке, указан в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
Трансформатор напряжения измерительный лабораторный НЛЛ-15	Номинальное напряжение первичной обмотки, кВ: от 3 до 16 Номинальное напряжение вторичной обмотки, В: 100; 100: V3 Класс точности: 0,05.
Прибор сравнения КНТ-03	Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A); Пределы измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A).
Магазин нагрузки трансформаторов напряжения МНТН 100/2	Номинальные величины нагрузки, В-А: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4.
