Трансформаторы тока JS12c, 54353-13

Документы

Карточка СИ

Номер в госреестре	54353-13
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	JS12c
Изготовитель	"ZWAR", Польша
Год регистрации	2013
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока JS12c Назначение средства измерений

Трансформаторы тока JS12c предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока JS12c (далее - трансформаторы тока) являются шинными и представляют собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в смоляной изолирующий корпус.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

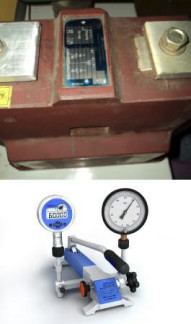

Общий вид трансформаторов тока JS12c представлен на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока JS12c представлены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока

JS12c

Параметр	Значение
Заводской номер	41025, 40975
Класс точности обмоток для измерения	0,5
Номинальный первичный ток 11ном., А	200
Номинальный вторичный ток 12ном., А	5
Номинальные вторичные нагрузки SmM., В-А	10

Параметр	Значение
Номинальный коэффициент безопасности приборов КБном	5
Номинальное напряжение ином., кВ	10
Номинальная частота £ном., Гц	50; 60
Г абаритные размеры (длина х ширина х высота), мм	290 х 160 х 230
Масса, кг, не более	30
Диапазон рабочих температур, °С	от минус 10 до 50
Максимальная относительная влажность, %	80

Знак утверждения типа

наносят на титульный лист паспорта и руководства по эксплуатации типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

- трансформатор тока JS12c 1 шт.

- паспорт 1 экз.

Поверка

трансформаторов тока JS12c осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке, указан в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
Трансформатор тока измерительный лабораторный ТТИ-5000.5	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.
Прибор сравнения КНТ-03	Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A).
Нагрузочное устройство НТТ 50.5	Номинальные величины нагрузки, В-А: от 1,75 до 50
Примечание 1. А - значение измеряемой погрешности.
