Анализаторы дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300, 54360-13

Назначение

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 предназначены для измерения объемной доли кислорода (%) (О2), оксида углерода (млн-1 (ppm) (СО),оксида азота(млн-1 (ppm) (NO), диоксида азота (млн-1 (ppm) (NO2), диоксида серы (млн-1 (ppm) (SO2), в промышленных выбросах, дифференциального давления (гПа) газового потока и температуры (°С) различных сред.

Описание

Принцип действия анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300основан на использовании:

•    электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;

•    встроенные сенсоры дифференциального давления;

•    термопара типа К (Ni-Cr-Ni) для определения температуры.

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 конструктивно выполнены в корпусе из пластика. На передней панели размещены функциональные кнопки и монохромный экран 3,5 дюйма, а для KIGAZ 300 цветной экран 3,5 дюйма. Имеется встроенный принтер с печатью на термобумаге. На боковых сторонах анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 имеются гнезда для подключения внешних зондов ( зонды для измерения температуры, давления, источника питания, зонда дымовых газов) .

Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 могут опционально комплектоваться разными наборами измерительных газовых сенсоров, и газозаборных зондов. Возможные варианты комплектации представлены в таблице 1.

Таблица 1.

++ базовая комплектация,

* дополнительная комплектация по заказу, - не комплектуется.

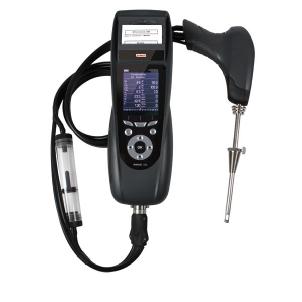

Внешний вид анализатора дымовых газов KIGAZ 100 представлен на рис. 1.

Внешний вид анализатора дымовых газов KIGAZ 150 представлен на рис.2.

Внешний вид анализатора дымовых газов KIGAZ 200 представлен на рис.3.

Внешний вид анализатора дымовых газов KIGAZ 300 представлен на рис.4.

ЦЫПКЙ ДИСГимВ 3,5'    . 4Lf

'£' уНКЦНО НЙЛЪНЫ t- / ■ ---■

ЕНСОШН

— Кжюга nrn.

Пернагошпль : кмштотй

ПОД1В ф АЛАНИЯ

Ки-чша .:чгл?>ы

ловушка _

Вид сверку

\Г$

Программное обеспечение

_Таблица 2

Значимой частью номера версии ПО является цифровой код в скобках, который означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.

Защита программного обеспечения анализаторов дымовых газов KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 250, KIGAZ 300 соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Технические характеристики

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

•    Условия эксплуатации анализаторов дымовых газов : рабочая температура (от минус 5 до 50)°С

Условия хранения и транспортирования, температура (от минус 10 до +50) °С. Электропитание анализаторов дымовых газов:

•    KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от одного аккумулятора Li-Ion 3,6 В, максимальная потребляемая мощность при работе от сети не более 16 ВА

Габаритные размеры и масса:

•    KIGAZ 100 не более (331 x 112 x 86) мм, не более 0,9 кг;

•    KIGAZ 150 не более (331 x 112 x 86) мм, не более 0,68 кг;

•    KIGAZ 200 не более (331 x 112 x 86) мм, не более 1,16 кг;

•    KIGAZ 300 не более (331 x 112 x 86) мм, не более 1,16 кг.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 250, KIGAZ 300 в виде наклейки.

Комплектность

Комплект поставки включает:

•    блок анализатора, укомплектованный измерительными ячейками

и зондами в соответствии с заказом    1 шт.

•    Кейс или сумка в соответствии с заказом

•    руководство по эксплуатации    1 шт.

•    заводской протокол калибровки    1 шт.

•    методика поверки    1 шт.

Поверка

осуществляется по документу МП РТ 1791-2013 «Анализаторы дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300. Методика поверки», являющемуся приложением к Руководству по эксплуатации и утверждённому ГЦИ СИ ФБУ «Ростест-Москва» от 2 марта 2013 г.

Основные средства поверки

1)    По каналам содержания газовых компонентов:

ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6016-2956-88 №№ 372687, 3722-87, 3806-87, 3811-87, 3816-87, 8375-03, 4025-87, 4026-87, 8741-06, 7608-99, 9775-11.

По каналу дифференциального давления:

Калибратор давления пневматический «Метран-505Воздух», класс точности 0,015 с диапазоном воспроизведения избыточного давления от5 Па до 25000 Па,

Термогигрометр ИВА-6А, диапазон измерения температуры (-40...+50)оС, абсолютная погрешность +0,5оС, диапазон измерения

2)    По каналу температуры:

Калибратор температуры АТС-155В, диапазон от минус 25 до плюс155 °С, Дуст=±0,2 °С, нестабильность поддержания ±0,03 °С.

Калибратор температуры АТС-650В, диапазон от 50 до 650 °С, Дуст=±0,39 °С, нестабиль-ность поддержания ±0,03 °С.

Калибратор температуры СТС-1200А, диапазон от 300 до 1200 °С, Дуст=±2 °С, нестабиль-ность поддержания ±0,1 °С.

Калибратор температуры поверхностный КТП-2, диапазон температуры от минус 50 до плюс 140 °С, A t =±(0,0035 +10-51) °С.

Термостаты переливные прецизионные ТПП-1, диапазон от минус 75 до плюс 300 °С, нестабильность поддержания ±0,01 °С.

Эталонный термометр сопротивления 3 разряда.

Измеритель температуры многоканальный прецизионный МИТ 8.10, A t =±(0,0035 +10~51) °С

Сведения о методах измерений

Методы измерений указаны в Руководстве по эксплуатации анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300.

Нормативные документы, устанавливающие требования к анализаторам дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300

1.    ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов»;

2.    ГОСТ 9.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

3.    ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4 • 104 Па»;

4.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

5.    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

6.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

7.    ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»;

8.    ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения»;

9.    Руководства по эксплуатации анализаторов дымовых газов KIGAZ 100, KIGAZ150, KIGAZ 200, KIGAZ 300.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
