Вольтметры высокочастотные URV55, 54364-13

Документы
Карточка СИ
Номер в госреестре 54364-13
Наименование СИ Вольтметры высокочастотные
Обозначение типа СИ URV55
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2013
Срок свидетельства 29.07.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Вольтметры высокочастотные URV55 предназначены для измерения среднеквадратического значения синусоидального напряжения СВЧ в коаксиальных трактах и полосковых линиях.

Описание

Принцип действия вольтметров высокочастотных URV55 основан на преобразовании измеряемого напряжения СВЧ с помощью диодного преобразователя в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в единицах среднеквадратического значения напряжения синусоидального сигнала.

Вольтметр высокочастотный URV55 состоит из измерительного блока и подключаемого к блоку измерительного преобразователя. Измерительный преобразователь выполнен в виде коаксиального цилиндра с центральным игольчатым контактом и обеспечивает подключение насадок: нагрузки 50 Ом, проходного тройника 50 Ом и делителя 1:10/1:100.

На передней панели индикаторного блока размещена шкала для отображения результатов измерений, кнопки управления, а также разъем для подключения преобразователя.

На задней панели индикаторного блока размещены разъемы сетевого питания и интерфейса IEEE-488.

Вольтметры высокочастотные URV55 имеют следующие опции:

URV5-Z7 - ВЧ пробник;

URV-Z6 - набор принадлежностей: делители и проходной тройник 50 Ом;

URV-Z50 - нагрузка 50 Ом.

Программное обеспечение

Программное обеспечение «URV Firmware» предназначено только для работы с вольтметрами высокочастотными URV55 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Программное обеспечение не влияет на метрологические характеристики вольтметров высокочастотных URV55.

Уровень защиты программного обеспечения А по МИ 3286-2010.

Идентш

икационные данные ПО приведены в таблице.

Наименование

программного

обеспечения

Идентификационное

наименование

программного

обеспечения

Номер версии программного обеспечения

Цифровой

идентификатор

программного

обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

URV Firmware

FW URV

Версия 2.9

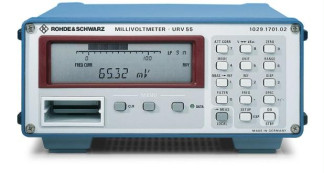

Внешний вид вольтметров высокочастотных URV55 приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

lD29.l7D1.Oi

ДТТ ЕЕ E.F>

От

Ч-г+Ч Еп

3ERD

О»

а-

LTNlT

а*

* tft GL

ЧЬИ — 4EF

О'

^EF

с>

ПНР

О1

FILTFH

Q"

FRED

О*

ЫЧЕ

О-

Ml Г.У.

9

3(IUP

0"F

QH

o

SI BY

ж

О

л

ГГ/

о

__и

«nig

Го

Рисунок 2

* - Места для пломбировки от несанкционированного доступа.

Технические характеристики

Метрологические и технические характеристики вольтметров высокочастотных URV55 приведены в таблице 1.

Таблица 1

Наименование характеристик

Значения характеристик

Диапазон частот:

URV5-Z7

URV5-Z7 с делителем 20 дБ URV-Z6 URV5-Z7 c URV-Z50

от 20 кГц до 500 МГц от 1 МГц до 500 МГц от 20 кГц до 1 ГГц

Входное сопротивление/емкость: URV5-Z7

URV5-Z7 с делителем 20 дБ URV-Z6 URV5-Z7 c URV-Z50

80 кОм /2,5 пФ 1 МОм /1 пФ 50 Ом

Диапазон измеряемых напряжений: URV5-Z7

URV5-Z7 с делителем 20 дБ URV-Z6 URV5-Z7 c URV-Z50

от 200 мкВ до 10 В от 2 мВ до 100 В от 200 мкВ до 10 В

Пределы абсолютной погрешности измерения напряжения синусоидального сигнала в диапазоне частот для URV5-Z7 c URV-Z50: от 20 кГц до 50 кГц

±(0,1 xU + 20 мкВ)

от 50 кГц до 100 кГц

±(0,023 xU + 20 мкВ)

от 100 кГц до 200 кГ ц

±(0,018xU + 20 мкВ)

от 0,2 МГц до 32 МГц

±(0,013 xU + 20 мкВ)

от 32 МГц до 100 МГц

±(0,023 xU + 20 мкВ)

от 100 МГц до 200 МГц

±(0,043 xU + 20 мкВ)

от 200 МГц до 500 МГц

±(0,1 xU + 20 мкВ)

от 500 МГц до 1 ГГц

±(0,2 xU + 20 мкВ)

Условия эксплуатации и массогабаритные характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность воздуха

от +18 °С до +28 °С от 40 % до 90 %

Условия хранения и транспортирования:

-    температура окружающего воздуха

-    относительная влажность воздуха

от минус 40 °С до +70 °С не более 90 %

Масса без опций, не более

3,5 кг

Габаритные размеры (ширинахвысотахглубина)

219 х 103 х 350 мм

Питание от сети переменного тока

от 100 В до 240 В; от 50 Гц до 400 Гц

Потребляемая мощность

не более 250 Вт

Время прогрева

15 мин

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель вольтметров высокочастотных URV55 методом наклейки.

Комплектность

Комплект поставки включает:

-    вольтметр высокочастотный URV55 - 1 шт.;

-    опции к вольтметру - по отдельному заказу;

-    комплект ЗИП - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

Поверка осуществляется по документу МП РТ 1922-2013 «Вольтметры высокочастотные URV55. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 июня 2013 г.

Средства поверки:

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы

допускаемой

погрешности

Генератор

сигналов

от 20 кГц до 1 ГГц от минус 20 дБ до 15 дБ относительно 1 мВт

±1х10-6 ±1 дБ

Генератор сигналов SMB100A

Ваттметр

проходящей

мощности

от 20 кГц до 1 ГГц от 2x10-3 до 1 x102 мВт

%

%

,3

±(

Ваттметр

проходящей мощности СВЧ NRP-Z98

Сведения о методах измерений

«Вольтметры высокочастотные URV55. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вольтметрам высокочастотным URV55

-    Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия;

-    ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

54364-13
Номер в ГРСИ РФ:
54364-13
Производитель / заявитель:
"Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации:
2013
Cрок действия реестра:
29.07.2018
