Калибраторы переменного тока многофункциональные УИ300.2 (далее - калибратор УИ300.2) предназначены для воспроизведения силы и напряжения переменного тока, частоты, угла сдвига фаз между сигналами тока и напряжения, активной, реактивной и полной мощности.

Описание

Калибратор УИ300.2 представляет собой однопредельный источник однофазной фиктивной мощности, в состав которого входят: устройство управления, цифроуправляемые генераторы опорного сигнала для каналов тока и напряжения, усилители тока и напряжения, источники питания и элементы индикации.

Однокристальный микроконтроллер, принимая команды с лицевой панели от кнопок управления и регуляторов выходных сигналов, выдаёт команды цифроуправляемым генераторам на формирование сигналов синусоидальной формы с заданными параметрами по амплитуде, частоте и фазе.

Далее сигналы поступают на усилители тока и напряжения, усиливаются и поступают на выходные зажимы каналов тока и напряжения калибратора УИ300.2, имитируя однофазную систему переменного тока с нормированными параметрами.

Источники питания осуществляют стабилизированное питание всех узлов калибратора УИ300.2, обеспечивая стабильность характеристик выходных величин тока и напряжения.

Стабильность частоты выходных сигналов обеспечивается тактированием цифроуправляемых генераторов стабильным по частоте сигналами.

Калибратор переменного тока многофункциональный УИ300.2 имеет четыре модификации УИ300.2-1, УИ300.2-3, УИ300.2-1.4, УИ300.2-3.4.

Модификация калибратора УИ300.2-1 состоит из одного блока, имитирует однофазную систему переменного тока для воспроизведения сигналов переменного тока синусоидальной формы в диапазоне частот от 40 до 11000 Гц с регулированием частоты сигналов, угла сдвига фаз между сигналами тока и напряжения.

Модификация калибратора УИ300.2-3 состоит из трех калибраторов УИ300.2-1, соединенных между собой межблочным кабелем, имитирующих трехфазную систему переменного тока для воспроизведения сигналов переменного тока синусоидальной формы в диапазоне частот от 40 до 11000 Гц с регулированием частоты сигналов, угла сдвига фаз между сигналами тока и напряжения по каждой фазе, задания фазового угла между фазными напряжениями.

Модификации калибраторов УИ300.2-1.4, УИ300.2-3.4 отличаются от модификаций калибраторов УИ300.2-1, УИ300.2-3 диапазоном частот, в котором воспроизводятся сигналы переменного тока.

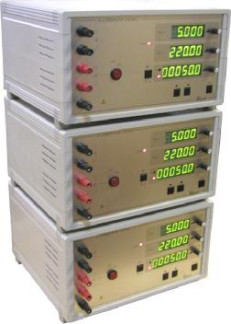

Общий вид и места нанесения поверительных клейм калибраторов УИ300.2 представлен на рисунке 1.

Поверительные клейма наносятся в местах крепления корпуса калибратора и в виде наклейки на свободное место на лицевой панели

Программное обеспечение

Программное обеспечение (ПО) калибратора записывается в память программ управления микроконтроллера на этапе производства и в процессе эксплуатации калибратора изменению не подлежит. Модификации калибратора имеют одинаковое ПО.

ПО не влияет на метрологические характеристики и осуществляет установку конфигурации работы внутренних составных блоков калибратора, обеспечивая необходимый режим работы. Межблочный интерфейс обеспечивает передачу сигналов управления и синхронизации между калибраторами УИ300.2-1 (УИ300.2-1.4) при работе в составе 3-х фазной системы УИ300.2-3 (УИ300.2-3.4).

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон воспроизведения действительных значений напряжения переменного тока (фазных напряжений), В

Номинальное значение фазного напряжения (ин.ф), В

Диапазон воспроизведения действительных значений силы переменного тока (фазных токов), А

Номинальное значение силы фазного тока (I н.ф), А

Диапазон установки угла сдвига фаз между сигналами тока и напряжения в каждой фазе, °

Диапазон частот воспроизводимых напряжений и сил переменного тока:

-    калибраторами модификаций УИ300.2-1, УИ300.2-3

-    калибраторами модификаций УИ300.2-1.4, УИ300.2-3.4

*

Диапазон воспроизведения активной мощности :

-    калибраторами модификаций УИ300.2-1, УИ300.2-1.4, Вт

-    калибраторами модификаций УИ300.2-3, УИ300.2-3.4, Вт

Диапазон воспроизведения реактивной мощности**:

-    калибраторами УИ300.2-1, УИ300.2-1.4, Вар

-    калибраторами УИ300.2-3, УИ300.2-3.4, Вар

***

Диапазон воспроизведения полной мощности :

-    калибраторами УИ300.2-1, УИ300.2-1.4, В-А

-    калибраторами УИ300.2-3, УИ300.2-3.4, В-А

Значение угла сдвига фаз между фазными напряжениями калибраторов модификаций УИ300.2-3 (УИ300.2-3.4), °

Пределы допускаемой основной приведённой к номинальному напряжению погрешности воспроизведения напряжений переменного тока, %

Пределы допускаемой основной приведённой к номинальному току погрешности воспроизведения силы переменного тока, %

(0,01 - 1,13) •Ин.ф, 220.

(0,001 - 1,2)1н.ф..

5.

от минус 180 до плюс 180.

от 40 до 11000 Гц; от 40 до 400 Гц.

(0,01-1,2)^.^.;

(0,01-3,6)•Iн.ф.•Uн.ф..

(0,01-1,2)^.^.;

(0,01-3,6)-^.^,

(0,01-1,2)-^.^.;

(0,01-3,6)-^.^,

120.

фазному

фазному

Пределы допускаемой основной относительной погрешности воспроизведения

частоты выходных сигналов напряжения и тока, %    ± 0,01.

Пределы допускаемой основной абсолютной погрешности установки угла

сдвига фаз между сигналами тока и напряжения,0    ± 0,3.

Коэффициент гармоник воспроизводимых сигналов

напряжения и тока, %, не более    1,0.

Пределы допускаемой основной абсолютной погрешности установки угла сдвига фаз между фазными напряжениями модификаций калибраторов УИ300.2-3, УИ300.2-3.4,:

-    в диапазоне частот (40-400) Гц, °    ± 0,3;

-    в диапазоне частот (400 -11000) Гц,    не нормируется.

Пределы допускаемой основной приведённой погрешности воспроизведения

фиктивной мощности (активной, реактивной и полной), %    ± 0,5.

Пределы допускаемой дополнительной погрешности воспроизведения действительных значений напряжений переменного тока, вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур, на каждые 10 °С изменения:

-    в диапазоне воспроизведения напряжений от 0 до 220 В, %    ± 0,05;

-    в диапазоне воспроизведения напряжений от 220 до 248,6 В, %    ± 0,06.

Пределы допускаемой дополнительной погрешности воспроизведения действительных значений силы переменного тока, вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур,

на каждые 10 °С изменения, %    ± 0,05.

Пределы допускаемой дополнительной погрешности воспроизведения частоты выходных сигналов напряжения и тока, вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур,

на каждые 10 °С изменения, %    ± 0,005.

Пределы допускаемой дополнительной погрешности установки угла сдвига фаз между сигналами тока и напряжения, вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур,

на каждые 10 °С изменения, °    ± 0,15.

Пределы допускаемой дополнительной погрешности установки угла сдвига фаз между фазными напряжениями, вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур,

на каждые 10 °С изменения, °    ± 0,15.

Пределы допускаемой дополнительной погрешности воспроизведения фиктивной мощности (активной, реактивной и полной), вызванной изменением температуры окружающей среды от нормальной до любой другой, в пределах значений рабочих температур,

Нестабильность воспроизведения напряжения и силы за 8 ч непрерывной работы, %, не более

Допускаемое значение электрической емкости нагрузки, подключаемой к выходам напряжений, пФ, не более

± 0,25. ± 0,05. 120 пФ. 30 мА.

Допускаемое значение силы переменного тока, протекающего через нагрузку, подключенную к выходам напряжений, мА, не более

Допускаемые значения индуктивности нагрузки, приведены в таблице 2.

Таблица 2 - Допускаемые значения индуктивности нагрузки

Метрологические и технические характеристики шунта МС-0,1, входящего в комплект поставки калибраторов УИ300.2 представлены в таблице 3.

Таблица 3 - Метрологические и технические характеристики шунта МС-0,1

Максимальное значение выходного напряжения на нагрузке, подключенной к токовым выходам, В, не более

1,0.

30.

10.

8.

30.

(20 ± 5); от 30 до 80; от 84 до 106,7; от 209 до 231; от 49 до 51;

5.

Время установления рабочего режима, минут, не более

Время установления параметров выходных сигналов в каналах тока и напряжения, при переключениях, с, не более

Время непрерывной работы, ч, не менее

Время перерыва до повторного включения, минут, не менее

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, кПа

-    напряжение питания, В

-    частота, Гц

-    коэффициент искажения формы напряжения питающей сети, %, не более

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более    80;

-    атмосферное давление, кПа    от 84 до 106,7;

-    напряжение питания, В    от 198 до 242;

-    частота, Гц    от 49 до 51;

-    коэффициент искажения формы напряжения

питающей сети, %, не более    5.

Требования безопасности    соответствуют ГОСТ Р 52319-2005.

Требования по электромагнитной совместимости    соответствуют ГОСТ Р 51522.1-2011;

ГОСТ Р 51317.3.2-2006; ГОСТ Р 51317.3.3-2008; ГОСТ Р 51318.11-2006.

Средняя наработка на отказ, часов, не менее    10000.

Полный средний срок службы, лет, не менее    12.

Среднее время восстановления работоспособного состояния, часов, не более    12.

Калибраторы УИ300.2 теплоустойчивы при температуре плюс 35 °С и холодоустойчивы при температуре плюс 10 °С, а также влагоустойчивыми при относительной влажности воздуха 90 % при температуре плюс 25 °С.

Потребляемая мощность, В-А, не более    240.

Масса, кг, не более,    15.

Г абаритные размеры (ширина х высота х глубина), мм, не более,    290x480x320.

Примечания:

- значение установленной активной мощности определяется по формулам:

Рнф = !нф'инф •cos(9UI) -для калибраторов, модификаций УИ300.2-1, УИ300.2-1.4;

P = 3-Imjl-Um}l cos(9UI) - для калибраторов, модификаций УИ300.2-3, УИ300.2-3.4;

** - значение установленной реактивной мощности определяется по формулам:

Qm}>= I^U^ sin(9UI) -для калибраторов, модификаций УИ300.2-1, УИ300.2-1.4;

Q = 3-!^^^, sin(9UI) - для калибраторов, модификаций УИ300.2-3, УИ300.2-3.4;

*** - значение установленной полной мощности на выходе определяется по формулам: 8нф = Im^U^ -для калибраторов, модификаций УИ300.2-1, УИ300.2-1.4;

S = 3•Iнф•Uнф - для калибраторов, модификаций УИ300.2-3, УИ300.2-3.4, где 9UI - значение угла сдвига фаз между сигналами тока и напряжения.

Знак утверждения типа

наносится печатным способом на табличку надписную корпуса калибратора УИ300.2-1 и в эксплуатационной документации на титульных листах.

Комплектность

В комплект поставки входит:

Для калибратора УИ300.2-1 (УИ300.2-1.4)

•    Калибратор УИ300.2-1 (УИ300.2-1.4) ................1 шт.;

•    Ведомость ЗИ1 ..................................................................1 экз.;

•    Принадлежности и материалы согласно

ведомости ЗИ1 ......................................................................1 комплект;

•    Ведомость эксплуатационных документов ВЭ1 .. 1 экз.;

•    Комплект документов согласно ведомости эксплуатационных документов ВЭ 1 ......................................1 комплект

Для калибратора УИ300.2-3 (УИ300.2-3.4)

•    Калибратор УИ300.2-1 (УИ300.2-1.4) ............. 3 шт.;

•    Ведомость ЗИ ..................................................................1 экз.;

•    Принадлежности и материалы согласно

ведомости ЗИ ......................................................................1 комплект;

•    Ведомость эксплуатационных документов ВЭ ....    1 экз.;

•    Комплект документов согласно ведомости эксплуатационных документов ВЭ ......................................1 комплект

Поверка

осуществляется по методике, изложенной в разделе 7 «Поверка калибраторов УИ300.2» руководства по эксплуатации АУЮВ.436228.06 РЭ «Калибраторы переменного тока многофункциональные УИ300.2. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Краснодарский ЦСМ» в апреле 2013 г.

Основные средства поверки:

-    измеритель нелинейных искажений С6-11, диапазон измеряемых коэффициентов гармоник исследуемых сигналов от 0,03 до 100 % в диапазоне частот от 20 до 200 кГц, погрешность измерений + (0,05 Кг +0,02 %);

-    мультиметр В7-64/1, диапазон измерений по напряжению постоянного тока от 0,1 мВ — 600 В с погрешностью ± 0,01; напряжению переменного тока от 1 мВ — 600 В в полосе частот 0,02-10 кГц с погрешностью ±0,2 %; силы постоянного тока до 2 А и переменного тока до 2 А в полосе частот 0,02-10 кГц с погрешностью ±0,5 %, разрешающая способность 5,5 разрядов для относительных измерений;

-    измеритель разности фаз Ф2-34, ПГ (0,1+10-7 F), где F - частота от 20 Гц до 5 МГц;

-    частотомер GFC-8270H, диапазон измерений от 0,01 Гц до 120 МГц, класс точности 0,001;

-    калибратор универсальный Н4-7 с усилителем напряжения, воспроизведение напряжений переменного тока 0,01 - 700 В в полосе частот 0,02-11 кГц , ПГ ±(0,008-0,015) %;

-    компаратор Р3003, диапазон напряжений от 1 до 200 мВ, погрешность сравнения 0,001 %;

-    набор мер сопротивления МС3004М, кл. т. 0,0005;

-    измеритель FLUKE 5790А, диапазон измерения переменного тока 0,1-1В, погрешность измерения 0,0027 %.

Сведения о методах измерений

Методика воспроизведения калибратором напряжения и силы переменного тока, частоты, угла сдвига фаз между сигналами тока и напряжения, а также мощности описана в документе «Калибраторы переменного тока многофункциональные УИ300.2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к калибраторам переменного тока многофункциональным УИ300.2

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех-

ГОСТ Р 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей;

МИ 1935-88 Государственная поверочная схема для средств измерений электрического

2    9

напряжения до 1000 В в диапазоне частот 1-10 .3-10 Гц;

МИ 1940-88 Государственная поверочная схема для средств измерений силы переменного электрического тока 1-10-8...25 А в диапазоне частот 20...1-106 Гц;

ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе);

ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения;

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний;

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

ТУ 4229-018-55940517-2010 Калибраторы переменного тока многофункциональные УИ300.2. Технические условия.

Рекомендации к применению

Применяются при выполнении работ и (или) оказании услуг по обеспечению единства измерений.
