| Номер в госреестре | 54391-13 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | CPA |
| Изготовитель | "Sartorius Weighing Technology GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия CPA (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.
Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):
- устройством установки по уровню (автоматическим или ручным) (Т.2.7.1);
- устройствами установки нуля (Т.2.7.2):
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- автоматическим устройством установки нуля (Т.2.7.2.3);
- устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
- устройствами тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством предварительного задания массы тары (Т.2.7.5);
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).
Дополнительно весы оснащены следующими функциями:
- устройством автоматической юстировки «isoCAL» (при изменении температуры окружающего воздуха или по времени) (4.1.2.5);
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).
Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками CPA26P- 0СЕ, CPA225D-0CE, CPA324S-0CE, CPA224S-0CE, CPA124S-0CE, CPA64-0CE, CPA1003S-OCE, CPA623S-0CE, CPA423S-0CE, CPA323S-0CE, CPA223S-0CE, CPA6202S-0CE, CPA4202S-0CE, CPA3202S-0CE, CPA2202S-0CE, CPA6202P-0CE, CPA10001-0CE, CPA8201-OCE, CPA5201-0CE, CPA2201-0CE.
Весы CPA26P- 0СЕ, CPA225D-0CE, CPA324S-0CE, CPA224S-0CE, CPA124S-0CE, CPA64-0CE, CPA1003S-OCE, CPA623S-0CE, CPA423S-0CE, CPA323S-0CE, CPA223S-0CE оснащены стационарной ветрозащитной витриной.
Весы оснащаются RS232С интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.
Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню):
- подсчет числа объектов, имеющих примерно одну и ту же массу;
- суммирование;
- формулирование;
Идентификационные маркировки и защитные пломбы
Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.
|МР -метрологические характеристики Min, Max, e, и d
Т - наклейки с обозначением модели весов и заводского номера т, например:
SdrtoNu; Wetebiiie notes* StnbK
GMtHitjlCii, Germany
CPA623S- QCE V. ’V /Uk, c^> us
11114444 lllllll llllllllll 167555
Весы оснащены встроенным разделенным программным обеспечением. Номер версии высвечивается при кратковременном нажатии на клавишу «Печать» при включении весов.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Основные метрологически значимые функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения защитной пломбой.
Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| - | rEL 13-47 | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

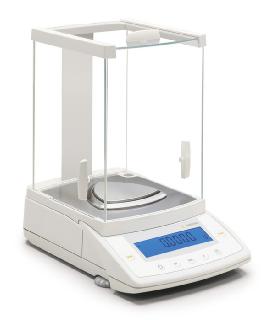

Фотография внешнего вида весов представлена на рисунках 2а - 2е.
Рис. 2в - Весы CPA1003S- 0СЕ
| Наименование характеристики | Значение характеристики для весов | ||||||
| Модификация весов | CPА26P-0CE | CPА225D-0CE | CPA324S-0CE | CPA224S-0CE | CPA124S-0CE | CPA64-0CE | CPA1003S-0CE |
| 1 Класс точности по ГОСТ Р 53228-2008 | I | ||||||
| 2 Максимальная нагрузка Мах, г | 5/21 | 100/220 | 320 | 220 | 120 | 64 | 1000 |
| 3 Поверочное деление, е, г | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,01 |
| 4 Действительная цена деления d, мг | 0,002/0,01 | 0,01/0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 1 |
| 5 Число поверочных делений, n | 5000/21000 | 100000/220000 | 320 000 | 220 000 | 120 000 | 64 000 | 100 000 |
| 6 Диапазон уравновешивания тары | от 0 до Мах | ||||||
| 7 Диапазон предварительного задания массы тары | от 0 до Мах | ||||||
| 8 Диапазон температур, °С | от + 10 до + 30 (с включенным устройством автоматической юстировки «isoCAL») от + 15 до + 25 (с отключенным устройством автоматической юстировки «isoCAL») | ||||||
| 9 Минимальная нагрузка Мт, г | 0,0002 | 0,001 | 0,01 | 0,01 | 0,01 | 0,01 | 0,1 |
| 10 Время установления показаний, с, не более | 10 | 6/3 | 3 | 2 | 2 | 2 | 1,5 |
| 11 Диаметр грузоприемной платформы, мм | 50 | 801 | 80* | 80* | 80* | 80* | 110* |
| 12 Параметры источника питания: входное напряжение, В частота, Гц | +10% (100 * 240)-15% 50 - 60 | ||||||
| 13 Потребляемая мощность, В-А, максимальная | 16 | ||||||
| Наименование характеристики | Значение характеристики для весов | ||||||||
| Модификация весов | CPA623S -0CE | CPA423S -0CE | CPA323S -0CE | CPA223S -0CE | CPA6202S -0CE | CPA5202S -0CE | CPA4202S -0CE | CPA3202S -0CE | CPA2202S -0CE |
| 1 Класс точности по ГОСТ Р 53228-2008 | II | ||||||||
| 2 Максимальная нагрузка Мах, г | 620 | 420 | 320 | 220 | 6200 | 5200 | 4200 | 3200 | 2200 |
| 3 Поверочное деление, е, г | 0,01 | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| 4 Действительная цена деления d, г | 0,001 | 0,001 | 0,001 | 0,001 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| 5 Число поверочных делений, n | 62 000 | 42 000 | 32 000 | 22 000 | 62 000 | 52 000 | 42 000 | 32 000 | 22 000 |
| 6 Диапазон уравновешивания тары | от 0 до Мах | ||||||||
| 7 Диапазон предварительного задания массы тары | от 0 до Мах | ||||||||
| 8 Диапазон температур, °С | от + 0 до + 40 (с включенным устройством автоматической юстировки «isoCAL») от + 10 до + 30 (с отключенным устройством автоматической юстировки «isoCAL») | ||||||||
| 9 Минимальная нагрузка Мт, г | 0,02 | 0,02 | 0,02 | 0,02 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| 10 Время установления показаний, с, не более | 1,5 | ||||||||
| 11 Размер грузоприемной платформы, мм | 1102 | 110* | 110* | 110* 190х204 190х204 | 190х204 | 190х204 | 190х204 | ||
| 12 Параметры источника питания: входное напряжение, В частота, Гц | +10% (100 - 240р5% 50 - 60 | ||||||||
| 13 Потребляемая мощность, В-А, максимальная | 16 | ||||||||
| Наименование характеристики | Значение характеристики для весов | |||
| Модификация весов | CPA10001-0CE | CPA8201-0CE | CPA5201-0CE | CPA2201-0CE |
| 1 Класс точности по ГОСТ Р 53228-2008 | II | |||
| 2 Максимальная нагрузка Мах, г | 10000 | 8200 | 5200 | 2200 |
| 3 Поверочное деление, е, г | 1 | 0,1 | ||
| 4 Действительная цена деления d, г | 0,1 | |||
| 5 Число поверочных делений, n | 10 000 | 8 200 | 5 200 | 22 000 |
| 6 Диапазон уравновешивания тары | от 0 до Мах | |||
| 7 Диапазон предварительного задания массы тары | от 0 до Мах | |||
| 8 Диапазон температур, °С | от + 0 до + 40 (с включенным устройством автоматической юстировки «isoCAL») от + 10 до + 30 (с отключенным устройством автоматической юстировки «isoCAL») | |||
| 9 Минимальная нагрузка Мт, г | 5 | |||
| 10 Время установления показаний, с, не более | 1 | |||
| 11 Размер грузоприемной платформы, мм | 190х204 | 190х204 190х204 | 190х204 | |
| 12 Параметры источника питания: входное напряжение, В частота, Гц | +10% (100 * 240)-15% 50 - 60 | |||
| 13 Потребляемая мощность, В-А, максимальная | 16 | |||
наносится на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Весы | 1 |
| Г рузоприемная платформа | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации на электронном носителе | 1 |
осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири класса точности Е2, F1, F2 по ГОСТ OIML R 111-1-2009 (первого разряда, третьего разряда по ГОСТ 8.021-2005).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия СРА
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.
осуществление ветеринарной деятельности;
осуществление деятельности в области охраны окружающей среды; выполнение государственных учетных операций; проведение банковских, налоговых и таможенных операций;
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
