| Номер в госреестре | 54392-13 |
| Наименование СИ | Датчики весоизмерительные цифровые |
| Обозначение типа СИ | BILANCIAI GROUP СPD-M |
| Изготовитель | "Societa Cooperativa Bilanciai S.R.L.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики весоизмерительные цифровые BILANCIAI GROUP СPD-M (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста аналогового электрического сигнала, изменяющегося пропорционально нагрузке. Аналоговый электрический сигнал поступает в аналого-цифровой преобразователь для преобразования в цифровую форму, с последующей корректировкой влияний ползучести, гистерезиса, нелинейности и изменений температуры.

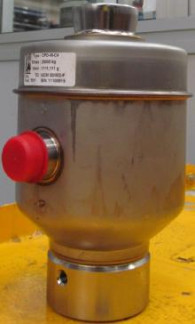

Датчики состоят из упругого элемента, выполненного из нержавеющей стали, штуцера для ввода шестипроводного кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, аналого-цифрового преобразователя и элементов герметизации. В корпусе датчика встроен датчик температуры для термокомпенсации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение CPD-M-К, где:
СPD-M - обозначение датчика;
К - класс точности по ГОСТ Р 8.726-2010 и число поверочных интервалов (С1, C2, C3, С4, С5 или С6).
Лист № 2 Всего листов 3
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Em£K;
- минимальный поверочный интервал, vmin;
- год выпуска;
- серийный номер.
Метрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1
| Наименование характеристики | Обозначение датчика | |||||
| CPD-M-C1 | OPD-M^2 | OPD-M^ | OPD-M^ | OPD-M^ | OPD-M^ | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |||||
| Максимальное число поверочных интервалов, Птах = F /v ^тах ' v | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Максимальная нагрузка, Fmax, кг | 20000, 35000, 50000 | |||||
| Минимальная нагрузка, Fmin, кг | 0 | |||||
| Значение поверочного интервала v, кг | F / n ^max ' AAmax | |||||
| Минимальный поверочный интервал, vmin, кг | Emax/5000 | Emax/7000 | Emax/18000 | Emax/18000 | Emax/20000 | Emax/ 21000 |
| Пределы допускаемой погрешности mpe: до 500v вкл. Св. 500v до 2000v вкл. Св. 2000v | ± 0,4 v ± 0,8 v ± 1,2 v | |||||
| Предельные значения температуры, °С | от минус 10 до плюс 40 | |||||
| Обозначение по влажности | CH | |||||
| Напряжение питания, В | от 1 до 18 | |||||
| Предел допустимой нагрузки Flim, % от Fmax | 150 | |||||
| Вероятность безотказной работы за 2000 ч | 0,98 | |||||
Таблица 2
| Максимальная нагрузка (FmaxX кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 20000 | 126 | 112 | 183 | 2,5 |
| 35000 | 126 | 112 | 183 | 2,6 |
| 50000 | 126 | 112 | 212 | 3,8 |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и в виде наклейки на корпус датчика.
Датчик - 1 шт.
Паспорт - 1 экз.
осуществляется по приложению В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные документы, устанавливающие требования к датчикам весоизмериетельным цифровым BILANCIAI GROUP СРБ-M
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов и весоизмерительных устройств.
