| Номер в госреестре | 54394-13 |
| Наименование СИ | Датчики весоизмерительные |
| Обозначение типа СИ | BILANCIAI GROUP СPR-M |
| Изготовитель | "Societa Cooperativa Bilanciai S.R.L.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики весоизмерительные CPR-M (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

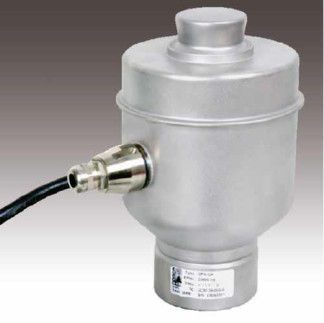

Датчики состоят из упругого элемента, выполненного из нержавеющей стали, штуцера для ввода четырехпроводного кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение CPR-М-КМ, где:
CPR-M - обозначение датчика;
К - класс точности по ГОСТ Р 8.726-2010 и число поверочных интервалов (С1, C2, C3
или С4);
М - обозначение для датчиков, применяемых в многоинтервальных весах.
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- минимальный поверочный интервал, vmin;
- год выпуска;
- серийный номер.
Метрологические и технические характеристики датчиков приведены в таблицах 1 и 2. _Таблица 1
| Наименование характеристики | Обозначение датчика | ||||
| CPR-M-C1 | CPR-M-C2 | CPR-M-C3 | СPR-M-С3М | CPR-M-C4 | |
| Класс точности по ГОСТ Р 8.726-2010 | С | ||||
| Максимальное число поверочных интервалов, nmax = Етах /v | 1000 | 2000 | 3000 | 3000 | 4000 |
| Максимальная нагрузка, Етах, кг | 20000, 35000, 50000 | ||||
| Минимальная нагрузка, Fmin, кг | 0 | ||||
| Значение поверочного интервала v, кг | F / n ^max ' AAmax | ||||
| Минимальный поверочный интервал, Vmin, кг | Fmax /5000 | Fmax /7000 | Fmax /12000 | Fmax /18000 | Fmax /18000 |
| Выходной сигнал при Fmax, мВ/В | 2 ± 0,002 | ||||
| Входное сопротивление, Ом | 700 ± 5 | ||||
| Выходное сопротивление, Ом | 700 ± 5 | ||||
| Не возврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Еmax в течение 30 мин, выраженный через поверочный интервал v | - | - | - | Fmax /18000 | - |
| Пределы допускаемой погрешности mpe: до 500v вкл. св. 500v до 2000v вкл. св. 2000v | ± 0,35 v ± 0,70 v ± 1,05 v | ||||
| Предельные значения температуры, °С | от минус 10 до плюс 40 | ||||
| Обозначение по влажности | CH | ||||
| Напряжение питания, В | от 1 до 18 | ||||
| Предел допустимой нагрузки Elim, % от Emax | 150 | ||||
| Вероятность безотказной работы за 2000 ч | 0,98 | ||||
Таблица 2
| Максимальная нагрузка (FmaxX кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 20000 | 112,0 | 151,5 | 182,5 | 4,4 |
| 35000 | 112,0 | 151,5 | 182,5 | 5,0 |
| 50000 | 112,0 | 151,5 | 212,5 | 5,8 |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и в виде наклейки на корпус датчика.
Датчик - 1 шт.
Паспорт - 1 экз.
осуществляется по приложению В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные документы, устанавливающие требования к датчикам весоизмериетельным BILANCIAI GROUP СPR-M
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов и весоизмерительных устройств.
