| Номер в госреестре | 54395-13 |
| Наименование СИ | Индикаторы весоизмерительные |
| Обозначение типа СИ | DD1050, DD1050i, DD2050 |
| Изготовитель | "Societa Cooperativa Bilanciai S.R.L.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Индикаторы весоизмерительные DD1050, DD1050i, DD2050 (далее - индикаторы) предназначены для преобразования аналогового сигнала весоизмерительных тензорезисторных датчиков в цифровую форму.
Индикаторы обеспечивают питание тензорезисторного моста весоизмерительных тензорезисторных датчиков и вычисляют отношение напряжения измерительной диагонали к напряжению питания. Результат преобразования отображается в цифровой форме на экране в условных единицах.
При применении в весах индикатор обеспечивает отображение результата взвешивания в единицах массы.
Индикаторы выполнены в отдельном корпусе и состоят из источника питания, усилителя электрических сигналов весоизмерительных датчиков, аналого-цифрового преобразователя, процессора, программного ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и сенсорного экрана для отображения результатов.
Индикаторы согласно ГОСТ Р 53228-2008 «Весы автоматического действия . Часть 1. Метрологические и технические требования. Испытания» являются модулями весов класса точности III и IIII по ГОСТ Р 53228-2008.
Индикаторы могут применяться в многоинтервальных или многодиапазонных весах.
Индикаторы имеют возможность подключения до четырех весов.
Индикаторы имеют последовательные интерфейсы RS232, RS422, RS485, Ethernet, USB, 0-10 В/0-20 мА analogue output, Digital I/O, Profibus, USB host, SD Card, Audio, разъем для подключения датчиков по шестипроводной схеме, J BIL, COM1, COM2, COM3, JI/O.
Индикаторы обладают расширением памяти compact flash, SD Card.
В индикаторах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- автоматическое устройство установки нуля;
- устройство слежения за нулем;
- определение стабильности равновесия;
- индикация нуля;
- MPP устройство хранения данных;
- устройство суммирования результатов взвешивания;
- устройство контроля перегрузки;
- устройство тарирования;
- устройство предварительного задания массы тары;
- индикация режима прогрева весов.
Лист № 3 Всего листов 10
В индикаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи переключателя, расположенного на корпусе индикаторов. Доступ к переключателю защищен пломбой (Рисунок 2).
Индикаторы снабжены программным несбрасываемым счетчиком, показания которого изменяются автоматически при каждой юстировке.
Процедура проверки показания счетчика: необходимо последовательно зайти в «меню», «информация», «информация о программном обеспечении», на экране отобразиться показание счетчика.
Маркировка индикаторов производится на фирменной наклейке, закрепленной на корпусе индикаторов и разрушаемой при удалении, на которой нанесено:
- наименование предприятия-изготовителя;
- обозначение индикатора;
- серийный номер;
- класс точности;
- параметры питания;
-предельные значения температуры;
- знак соответствия требованиям основных директив EC.

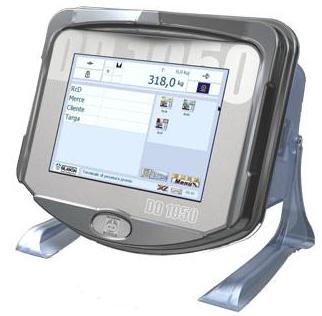

Индикатор DD2050
Переключатель калибровки
В индикаторах используется встроенное программное обеспечение. Встроенное программное обеспечение состоит из нескольких частей «Weighing board Analogue version», «Weighing board Digital version», «DLLS».
«Weighing board Analogue version» и «Weighing board Digital version» выполняют функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано, загружено или прочитано после поверки без нарушения пломбы (Рисунок 2-6).
Программное обеспечение «DLLS» с идентификационным наименованием «PluginCBMpp.dll» выполняет функции по хранению измерительной информации, вычислению и проверке контрольной суммы, управлению серийного номера устройств.
Лист № 7 Всего листов 10
Программное обеспечение «DLLS» с идентификационным наименованием «PluginCB-Weightviewerbilancia.dll» выполняет функции по графическому отображению информации.
Программное обеспечение «DLLS» с идентификационным наименованием «PluginBilancia. dll» выполняет функции по взаимодействию встроенного программного обеспечения с операционной системой.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Модель индикатора | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения* | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DD1050, DD1050i, DD2050 | Weighing board Analogue version | 491039 | 1.0 | 0x85E2 | CRC16 |
| DD1050, DD1050i, DD2050 | Weighing board Digital version | 491040 | 1.0 | 0xB664 | CRC16 |
| DD1050, DD1050i, DD2050 | DLLS | PluginBilancia. dll | 3.1.0.2 | EEC0414D99D 9D4E74F236E4 07455B68A047 937B5 | SHA1 (Secure Hash Algorithm) |
| DD1050, DD1050i, DD2050 | DLLS | PluginCBWeight- viewerbilancia.dll | 4.1.0.2 | 5B74C8C918B 84ABC5BB713 D867D45710A 1B42591 | SHA1 (Secure Hash Algorithm) |
| DD1050, DD1050i, DD2050 | DLLS | PluginCBMpp.dll | 3.1.0.1 | 6FE313655513 FACF1DB5C1 2174CDB24E2 DC8C8C6 | SHA1 (Secure Hash Algorithm) |
| Примечание: *Номер версии программного обеспечения должен быть не ниже номера приведенного в таблице 1 | |||||
Идентификация программы: идентификационное наименование и номер версии программного обеспечения высвечивается на дисплее по запросу пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики приведены в таблице 2
Таблица 2
| Название метрологических и технических характеристик | Значение метрологических и технических характеристик |
| Доля от пределов допускаемой погрешности весов (pi) | 0,5 |
| Название метрологических и технических характеристик | Значение метрологических и технических характеристик |
| Максимальное число поверочных делений (nind) и класс точности весов по ГОСТ Р 53228-2008 при применение в: однодиапазонных весах двухинтервальных весах двухдиапазонных весах трехинтервальных весах трехдиапазонных весах однодиапазонных весах трехинтервальных весах трехдиапазонных весах | 6000 (III) 4000 (III) 4000 (III) 3000 (III) 3000 (III) 1000 (IIII) 1000 (iiii) 1000 (iiii) |
| Предельные значения температуры, °С, (Tmin, Tmax) | минус 10, + 40 |
| Напряжение питания, (Uexe), В: аналогового весоизмерительного датчика цифрового весоизмерительного датчика | от 9 до 10 от 10 до 18 |
| Минимальное входное напряжение индикатора (Umin), мВ | 0 |
| Максимальное входное напряжение индикатора (Umax), мВ | 30 |
| Минимальное входное напряжение, приходящееся на поверочное деление индикатора (Aumm), мкВ | 0,6 |
| Минимальное напряжение для индикатора в диапазоне измерений (UMRmm), мВ | 0 |
| Максимальное напряжение для индикатора в диапазоне измерений (Um^sk), мВ | от 27 до 30 |
| Минимальное полное сопротивление весоизмерительного датчика ^шь),Ом | 29 |
| Максимальное полное сопротивление весоизмерительного датчика (Rbmax), Ом | 1100 |
| Кабельное соединение | 6 проводов |
| Максимальное значение отношения длины кабеля к поперечному сечению провода при подключении аналоговых весоизмерительных датчиков, ((L/A)max), м/мм2 | 3358 м/мм2 при минимальном сечение 0,2 мм2 |
| Напряжение питания индикатора от сети переменного тока, В | От 110 до 240 |
| Частота питания, Гц | 50/60 |
| Питание индикатора от аккумулятора, В | 12 |
| Потребляемая мощность, Вт | 60 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет | 15 |
Таблица 3
| Модель индикатора | Габаритные размеры (длина, ширина, высота), мм, не более | Масса, не более, кг |
| DD1050 | 340, 335, 250 | 5 |
| DD1050i | 410, 345, 260 | 6 |
| DD2050 | 650, 460, 510 | 23 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении наклейку, закрепленную на корпусе индикаторов, фотохимическим способом.
1. Индикатор
-1 шт.
- 1 экз.
- 1 экз.
2. Руководство по эксплуатации
3. Методика поверки мП 2301-255-2013
осуществляется по документу МП 2301-255-2013 «Индикаторы весоизмерительные DD1050, DD1050i, DD2050. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2013 г.
Основные средства поверки: имитатор весоизмерительного датчика с пределами допускаемой погрешности ±0,005% (например: калибратор К3607, производства фирмы «Hottinger Baldwin Messtechink Gmbh», Германия).
приведены в руководстве по эксплуатации «Индикаторы весоизмерительные DD1050, DD1050i, DD2050. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к индикаторам весоизмерительным DD1050, DD1050i, DD2050
1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. Техническая документация фирмы «Societa Cooperativa Bilanciai Srl».
осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов.
