| Номер в госреестре | 54408-13 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | Штрих-СЛИМ |
| Изготовитель | ЗАО "Штрих-М", г.Красногорск |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54408-13 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | Штрих-СЛИМ |
| Изготовитель | ЗАО "Штрих-М", г.Красногорск |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные Штрих-СЛИМ (далее - весы) предназначены для измерения массы
товаров.
Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующим его преобразованием в цифровой вид и выдачей измеренных значений массы на цифровой дисплей (далее - дисплей).
Весы состоят из грузоприемного устройства (ГПУ), весоизмерительного устройства и терминала с дисплеем и клавиатурой (далее - терминал).

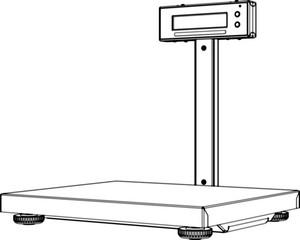

Весы могут иметь несколько конструктивных исполнений (в соответствии с Рисунком 1):
а) без стойки, с терминалом, прикрепленным к ГПУ;
б) со стойкой, на которой закреплен терминал с дисплеем;
в) с двусторонним дисплеем массы, цены и стоимости (для продавца и покупателя), закрепленным на стойке, и с клавиатурой, прикрепленной к ГПУ;
г) с выносной стойкой, на которой закреплен терминал с дисплеем, соединенный с ГПУ посредством кабеля.
в) г)
Предусмотрена возможность подключения к весам персонального компьютера (ПК) и контрольно-кассовой машины (ККМ).
ГПУ выпускается 4-х типоразмеров и имеет индексы: 200, 300, 400 и 500.
Весы выпускаются 13-ти модификаций, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного деления (е) и имеют дополнительные обозначения: 3-0,5.1, 3-1, 6-1.2, 6-2, 15-1.2.5, 15-2.5, 15-5, 30-5.10, 30-10, 60-10.20, 60-20, 150-20.50 и 150-50 . Модификации с дополнительными обозначениями 3-1, 6-2, 15-5, 30-10, 60-20 и 150-50 представляют собой однодиапазонные весы (маркировка Max 3 кг; е = 1 г, Max 6 кг; е = 2 г, Max 15 кг; е = 5 г, Max 30 кг; е = 10 г, Max 60 кг; е = 20 г и Max 150 кг; е = 50 г соответственно), модификации с дополнительными обозначениями 3-0,5.1, 6-1.2, 15-2.5, 30-5.10, 60-10.20 и 150-50 - двухинтервальные весы (маркировка Max 1/3 кг; е = 0,5/1 г, Max 3/6 кг; е = 1/2 г, Max 6/15 кг; е = 2/5 г, Max 15/30 кг; е = 5/10 г, Max 30/60 кг; е = 10/20 г и Max 60/150 кг; е = 20/50 г соответственно) и модификация с дополнительным обозначением 15-1.2.5 - трехинтервальные весы (маркировка Max 3/6/15 кг; е = 1/2/5 г).
Весы выпускаются со встроенными интерфейсами RS-232 (индекс Р), либо USB (индекс Ю), либо без интерфейса (индекс отсутствует).
Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи (индекс А).
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля;
- устройство установки нуля и слежения за нулем;
- устройство выборки массы тары;
- вычисление стоимости товаров по массе и цене (индекс Т).
На корпусе весов прикреплена табличка, разрушающаяся при удалении, содержащая следующую маркировку:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ Р 53228-2008;
- значение Max;
- значение Min;
- значение е;
-значение Т = - ;
- знак утверждения типа средства измерений;
- значение идентификатора программного обеспечения;
- год изготовления.
Программное обеспечение (ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Метрологически значимая часть ПО весов осуществляет следующие законодательно контролируемые функции:
- первоначальную установку нуля ± 10% Max;
- установку весов на нуль с помощью устройств установки нуля и слежения за нулем в пределах ± 2 % Max;
- измерение массы;
- выборку массы тары в диапазоне от 0 до 80% Max.
Идентификация и защита метрологически значимой части встроенного ПО осуществляется путем последовательного отображения на дисплее при включении весов номера версии ПО и контрольной суммы, а также пломбирования весов.
Места пломбирования весов показаны на Рисунках 2 и 3:
- весоизмерительное устройство расположено в ГПУ - пломбировочная чашка устанавливается в нижней части весов, на днище ГПУ (в соответствии с Рисунком 2);
- весоизмерительное устройство расположено в терминале - пломбировочная чашка устанавливается на задней крышке корпуса терминала (в соответствии с Рисунком 3).
Сведения об идентификационных данных программного обеспечения приведены в таблице 1. Таблица 1_
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа весов Штрих-СЛИМ | V 5.0 | 5.0 | 16147 | CRC16 |
Контрольная сумма и пломбирование в достаточной мере защищают метрологически значимую часть ПО весов от преднамеренных и непреднамеренных изменений и соответствуют уровню МСМ по МИ 3286-2010.
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), равного значениям действительной цены деления (d), пределы допускаемой погрешности при первичной поверке в соответствующих поддиапазонах взвешивания и диапазон выборки массы тары, в зависимости от модификации весов, приведены в таблице 2.
Таблица 2_
| Обозначе | Пределы допус- | Диапазон | ||||
| ние моди- | Max, | Min, | e=d, | Поддиапазон | каемой погрешно- | выборки |
| фикации | кг | кг | г | взвешивания | сти при первичной поверке, г | массы тары, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 0,5 | от 0,01 до 0,25 кг включ. | ± 0,25 | ||||
| 3-0,5 1 | 1/3 | 0,01 | св. 0,25 до 1 кг включ. | ± 0,5 | ||
| 1 | св. 1 до 2 кг включ. | ± 1 | ||||
| св. 2 кг | ± 1,5 | от 0 до 2,4 | ||||
| от 0,02 до 0,5 кг включ. | ±0,5 | |||||
| 3-1 | 3 | 0,02 | 1 | св. 0,5 до 2 кг включ. | ±1 | |
| св. 2 кг | ±1,5 | |||||
| от 0,02 до 0,5 кг включ. | ±0,5 | |||||
| 1 | св. 0,5 до 2 кг включ. | ±1 | ||||
| 6-1.2 | 3/6 | 0,02 | св. 2 до 3 кг включ. | ±1,5 | ||
| 2 | св. 3 до 4 кг включ. | ±2 | от 0 до 4,8 | |||
| св. 4 кг | ±3 | |||||
| от 0,04 до 1 кг включ. | ±1 | |||||
| 6-2 | 6 | 0,04 | 2 | св. 1 до 4 кг включ. | ±2 | |
| св. 4 кг | ±3 | |||||
| от 0,02 до 0,5 кг включ. | ±0,5 | |||||
| 1 | св. 0,5 до 2 кг включ. | ±1 | ||||
| св. 2 до 3 кг включ. | ±1,5 | |||||
| 15-1.2.5 | 3/6/15 | 0,02 | 2 | св. 3 до 4 кг включ. | ±2 | |
| св. 4 до 6 кг включ. | ±3 | |||||
| 5 | св. 6 до 10 кг включ. | ±5 | ||||
| св. 10 кг | ±7,5 | |||||
| от 0,04 до 1 кг включ. | ± 1 | от 0 до 12 | ||||
| 2 | св. 1 до 4 кг включ. | ± 2 | ||||
| 15-2.5 | 6/15 | 0,04 | св. 4 до 6 кг включ. | ± 3 | ||
| 5 | св. 6 до 10 кг включ. | ± 5 | ||||
| св. 10 кг | ± 7,5 | |||||
| от 0,1 до 2,5 кг включ. | ± 2,5 | |||||
| 15-5 | 15 | 0,1 | 5 | св. 2,5 до 10 кг включ | ± 5 | |
| св. 10 кг | ± 7,5 | |||||
| от 0,1 до 2,5 кг включ. | ±2,5 | |||||
| 5 | св. 2,5 до 10 кг включ. | ±5 | ||||
| 30-5.10 | 15/30 | 0,1 | св. 10 до 15 кг включ. | ±7,5 | ||
| 10 | св. 15 до 20 кг включ. | ±10 | от 0 до 24 | |||
| св. 20 кг | ±15 | |||||
| от 0,2 до 5 кг включ. | ±5 | |||||
| 30-10 | 30 | 0,2 | 10 | св. 5 до 20 кг включ. | ±10 | |
| св. 20 кг | ±15 |
| от 0,2 до 5 кг включ. | ±5 | |||||
| 10 | св. 5 до 20 кг включ. | ±10 | ||||
| 60-10.20 | 30/60 | 0,2 | св. 20 до 30 кг включ. | ±15 | ||
| 20 | св. 30 до 40 кг включ. | ±20 | от 0 до 48 | |||
| св. 40 кг | ±30 | |||||
| от 0,4 до 10 кг включ. | ±10 | |||||
| 60-20 | 60 | 0,4 | 20 | св. 10 до 40 кг включ. | ±20 | |
| св. 40 кг | ±30 | |||||
| от 0,4 до 10 кг включ. | ±10 | |||||
| 20 | св. 10 до 40 кг включ. | ±20 | ||||
| 150-20.50 | 60/150 | 0,4 | св. 40 до 60 кг включ. | ±30 | ||
| 50 | св. 60 до 100 кг включ. | ±50 | от 0 до 120 | |||
| св. 100 кг | ±75 | |||||
| от 1 ло 25 кг включ. | ±25 | |||||
| 150-50 | 150 | 1 | 50 | св. 25 до 100 кг включ. | ±50 | |
| св. 100 кг | ±75 |
- пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.
- число поверочных делений, n...............................................................................3000
- класс точности по ГОСТ Р 53228-2008....................................................средний (III)
- температурный диапазон, оС:..................................................от минус 10 до плюс 40
- электрическое питание:
- от сети переменного тока (через адаптер электропитания):
+ 22
- напряжением, В........................................................................................ 220 _ 33
- частотой, Гц................................................................................................50 ±1
- от встроенной аккумуляторной батареи напряжением, В.....................от 5,5 до 9
- габаритные размеры весов, размеры ГПУ и масса весов, в зависимости от обозначения индекса ГПУ и максимальной нагрузки (Max), представлены в таблице 3.
Таблица 3
| Обозначение индекса ГПУ | Max, кг | Размеры ГПУ, мм, не более | Габаритные размеры весов, мм, не более | Масса весов, кг, не более |
| 3 | ||||
| 200 | 6 | 300х200 | 300х200х50 | 8 |
| 15 | ||||
| 30 | ||||
| 6 | ||||
| 300 | 15 | 325х275 | 325х275х55 | 9 |
| 30 | ||||
| 15 | ||||
| 400 | 30 | 400х300 | 400х300х65 | 13 |
| 60 | ||||
| 150 | ||||
| 500 | 60 | 450х350 | 450х350х65 | 15 |
| 150 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную к корпусу весов.
Весы...................................................................................................................1 комплект
Руководство по эксплуатации ..........................................................................1 экз.
осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения массы».
Методы измерений приведены в разделе 9 документа «Весы электронные Штрих-СЛИМ. Руководство по эксплуатации SM 10025 РЭ».
Нормативные документы, устанавливающие требования к весам электронным Штрих-СЛИМ
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы». Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
