| Номер в госреестре | 54413-13 |
| Наименование СИ | Устройства весоизмерительные мобильные |
| Обозначение типа СИ | МВУ |
| Изготовитель | ООО "ЭЛВЕС", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства весоизмерительные мобильные МВУ (далее - устройства МВУ) предназначены для статического взвешивания транспортно-заправочных контейнеров (ТЗК), для определения массы компонентов ракетного топлива (КРТ), заправляемого в ТЗК, а также могут быть использованы для выдачи доз КРТ из ТЗК в баки изделий.
Конструктивно устройства МВУ состоят из блока питания и устройства весоизмерительного. Устройство весоизмерительное в свою очередь состоит из модуля взвешивающего (МВ) и терминала весового (ТВ). Конструктивно МВ состоит из рамы, грузоприемной платформы, датчиков с узлами встройки и крышки. Грузоприемная платформа через узлы встройки датчиков опирается на раму, которая установлена на четыре регулируемые опоры, служащие для установки МВУ в горизонтальной плоскости. Устройства МВУ могут быть выполнены в стационарном варианте с опорой грузоприемной платформы на закладные детали фундамента. В состав весоизмерительного устройства входят узлы арретирования и ограничения перемещений грузоприемной платформы. В устройствах МВУ используются датчики HLC фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.
Терминал весовой предназначен для управления устройством МВУ и отображения результатов взвешивания на цифровом дисплее. ТВ установлен на складной стойке, которая обеспечивает возможность поворота вокруг вертикальной оси в пределах 270°.
Принцип действия устройства основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее датчиков), возникающей под действием силы тяжести взвешиваемого топлива, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Электрические сигналы от датчиков поступают в аналогово-цифровой преобразователь (АЦП), где суммируются. Аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передается в терминал весовой (ТВ). ТВ обрабатывает цифровые данные, вычисляет значения массы КРТ и выводит это значение на устройство индикации. Кроме того полученная информация может передаваться через последовательный интерфейс (RS-232) на внешние периферийные устройства, например ПЭВМ.
Устройства МВУ выпускаются в 4 модификациях, отличающихся метрологическими характеристиками и имеющих обозначение МВУ-Н- Z -К , где:
Н - максимальная нагрузка, кг;
Z - температурный вариант исполнения устройства:
-01- для диапазона рабочих температур +5^+35°С;
-02 - для диапазона рабочих температур от минус 30^+40°С К - установочный вариант исполнения устройства:
-1 - мобильный вариант;
-2 - стационарный вариант;
МВУ реализовывает два основных режима работы: режим статического взвешивания и режим приема КРТ.
Устройство выполнено во взрывобезопасном исполнении (сертификат № РОСС Яи.ГБ06.В01092 от 07.12.2011 г).
На маркировочной табличке устройств указывают:
- обозначение типа устройств;
- поверочное деление е;
- значения наибольшей и наименьшей нагрузки;
- торговую марку изготовителя и его полное наименование;
- маркировка взрывозащиты;
- серийный номер;
- знак утверждения типа.

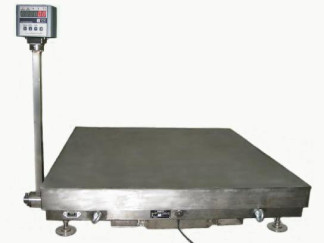

Внешний вид устройства представлен на рисунке 1.
Схема пломбировки устройств представлена на рисунке 2.
АЦП
ТВ
Программное обеспечение (ПО) устройства весоизмерительного мобильного реализовано аппаратно и является встроенным.
Метрологически значимым, согласно МИ 3286-2010, является ПО весоизмерительной части устройства (ТВ и АЦП).
Корпуса блока АЦП и ТВ опломбированы заводскими голографическими наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО отображается при включении ТВ на его индикаторе. Кроме того, номер версии программ блока АЦП и ТВ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных внутри корпусов блока АЦП и ТВ, и не могут быть изменены без нарушения пломб. Дополнительно, для предотвращения воздействий и защиты параметров, служит административный пароль, защищающий от несанкционированного доступа.
Для предотвращения несанкционированного доступа к контролируемым параметрам служит также электронное клеймо (проверочное число), которое автоматически обновляется после каждого сохранения изменений, внесенных в контролируемые параметры. Данные электронного клейма заносятся в паспорт устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «А».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ** | ИП | 49.ХХ* | ** | ** |
| АЦП | 23.ХХ* |
Примечания:
* - Символ «Х» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.
Метрологические и технические характеристики устройств весоизмерительных мобильных МВУ указаны в таблице 2.
Таблица 2
| Обозначение | Исполнение (Z) | Нагрузка, кг | Действительная цена деления d и поверочное деление е, d=е, кг | Диапазоны взешивания WR, кг | Пределы допускаемой абсолютной погрешности mpe, кг | |
| Макси мальная (Мах) | Мини мальная (Min) | |||||
| МВУ-1000 -Z-K | 01 | 1000 | 4 | 0,2 | от 4 до 100 от 100 до 400 от 400 до 1000 | ±0,2 ±0,4 ±0,6 |
| 02 | 600/1000 | 0,2/0,5 | от 4 до 100 от 100 до 400 от 400 до 600 от 600 до 1000 | ±0,2 ±0,4 ±0,6 ±1,0 | ||
| МВУ-2500-Z-K | 01 | 2500 | 10 | 0,5 | от 10 до 250 от 250 до 1000 от 1000 до 2500 | ±0,5 ±1,0 ±1,5 |
| 02 | 1500/2500 | 10/20 | 0,5/1,0 | от 10 до 250 от 250 до 1000 от 1000 до 1500 от 1500 до 2000 от 2000 до 2500 | ±0,5 ±1,0 ±1,5 ±2,0 ±3,0 | |
| МВУ-5000-Z-K | 01 | 5000 | 20 | 1,0 | от 20 до 500 от 500 до 2000 от 2000 до 5000 | ±1,0 ±2,0 ±3,0 |
| 02 | 3000/5000 | 20/40 | 1,0/2,0 | от 20 до 500 от 500 до 2000 от 2000 до 3000 от 3000 до 4000 от 4000 до 5000 | ±1,0 ±2,0 ±3,0 ±4,0 ±6,0 | |
| МВУ-10000-Z-K | 01 | 10000 | 40 | 2,0 | от 40 до 1000 от 1000 до 4000 от 4000 до 10000 | ±2,0 ±4,0 ±6,0 |
| 02 | 6000/10000 | 40/100 | 2,0/5,0 | от 40 до 1000 от 1000 до 4000 от 4000 до 6000 от 6000 до 10000 | ±2,0 ±4,0 ±6,0 ±10,0 | |
Примечание: Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам допускаемой абсолютной погрешности в соответствующих диапазонах взвешивания. Диапазон выборки массы тары для всех модификаций МВУ - от Min до 0,8 Max.
Диапазон рабочих температур, °С:
- для исполнения 01 от плюс 5 до плюс 35
- для исполнения 02 от минус 30 до плюс 40
Параметры электрического питания:
- напряжение, В
от 187 до 242 от 49 до 51 20
1654х1490х300 3000 х 3000 х 500
- частота, Гц
- потребляемая мощность, В»А, не более
Габаритные размеры грузоприемной платформы, мм, не более:
- МВУ-1000 и МВУ-2500
- МВУ-5000 и МВУ-10000
Габаритные размеры блока питания мм, не более
Масса весоизмерительного устройства, кг, не более:
- МВУ-1000 и МВУ-2500
- МВУ-5000 и МВУ-10000
Масса блока питания кг, не более
. 180 х 180 х 101
360
1200
3.1
Знак утверждения типа наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на задней панели ТВ.
Таблица 3
| Наименование | Обозначение | Кол-во | Маркировка взрывозащиты |
| Устройство МВУ | ЭВ.МВУ.Сб01 | 1 | 1ExibПBТ6 Х |
| Блок питания | ЭВ.МВУ.Сб05 | 1 | [Exib]IIB |
| Комплект соединительных кабелей | ЭВ.МВУ.Сб06 | 1 | |
| Комплект ЗИП | ЭВ.МВУ.Сб07 | 1 | |
| Паспорт | ЭВ.МВУ.Сб00 ПС | 1 | |
| Руководство по эксплуатации | ЭВ.МВУ.Сб00 РЭ | 1 | |
| Методика поверки | ЭВ.МВУ.Сб00 МП | 1 |
осуществляется по документу ЭВ.МВУ.Сб00 МП «Устройства весоизмерительные мобильные МВУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.11.2011 г.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.
«Устройства весоизмерительные мобильные МВУ. Руководство по эксплуатации. ЭВ.МВУ.Сб00 РЭ», раздел 10 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным мобильным МВУ
ТУ 4274-024-45081993-11 «Устройства весоизмерительные мобильные МВУ. Технические условия».
