Устройства измерительные для нефтедобывающих скважин КВАНТОР-М, 54415-13

Назначение

Устройства измерительные для нефтедобывающих скважин «КВАНТОР-М» (далее -устройства) предназначены для измерений давления жидкости и газа в нефтедобывающих скважинах.

Устройства измерительные для нефтедобывающих скважин «КВАНТОР-М» входят в состав аппаратно-программных комплексов диагностики скважин «КВАНТОР-4», применяемых в нефтедобывающих отраслях.

Описание

Устройство включает в себя: измеритель давления К14 и блок регистрации (БР).

Принцип действия измерителя давления К14 основан на преобразовании деформации чувствительного элемента с помощью тензорезисторного моста в аналоговый электрический сигнал, пропорциональный измеряемому давлению.

Сигнал от измерителя давления К14 преобразуется адаптером блока регистрации и выводится на дисплей блока регистрации.

Электрическое питание измерителя давления К14 осуществляется от блока регистрации через соединительный кабель.

Блок регистрации устройства предназначен для предварительного просмотра и записи измерительной информации в его встроенную электронную память.

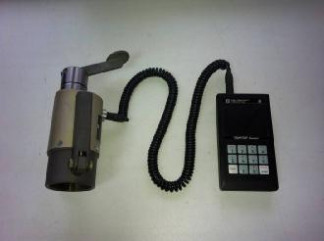

Внешний вид устройства представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) устройств по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.

Недопустимое влияние на метрологически значимую часть ПО устройств через интерфейс пользователя и интерфейс связи отсутствует. ПО датчиков не оказывает влияния на метрологические характеристики средств измерений.

Защита программного обеспечения устройств от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО устройств и измеренных данных.

Технические характеристики

Диапазон измерений давления, МПа    от 0 до 10

Приведенная погрешность измерений давления,

от наибольшего предела измерений, %    ±1

Пределы допускаемой дополнительной погрешности

от изменения температуры окружающей среды, %/10°С    ±0,2

Диапазон рабочих температур, °С:

блок регистрации    от минус 5 до плюс 40

измеритель давления К14    от минус 30 до плюс 70

Электрическое питание блока регистрации, В    2,5

Г абаритные размеры, см, не более

блок регистрации    17 х 8 х 3,5

измеритель давления К14    11 х 11 х 20 Масса, кг, не более 5

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на табличку блока регистрации устройства электрохимическим способом.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2.

Поверка

Осуществляется по документу КВНТ 366160.014МП «Устройства измерительные для нефтедобывающих скважин «КВАНТОР-М». Методика поверки».

Основные средства поверки:

- грузопоршневой рабочий эталон МП- 600; класс точности 0,02 и выше.

Сведения о методах измерений

Приведены в паспорте на устройства измерительные для нефтедобывающих скважин «КВАНТОР-М».

Нормативные и технические документы, устанавливающие требования к измерительным устройствам для нефтедобывающих скважин «КВАНТОР-М»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Технические условия ТУ 4318-004-44952701-2005 (КВНТ.366160.004ТУ) «Устройства измерительные для нефтедобывающих скважин «КВАНТОР-М».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
