| Номер в госреестре | 54417-13 |
| Наименование СИ | Счетчики газа объемные диафрагменные с электронной смарт-картой |
| Обозначение типа СИ | ALFAGAS G4A1KY |
| Изготовитель | "ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.", Турция |
| Год регистрации | 2013 |
| Срок свидетельства | 31.07.2018 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G4A1KY предназначены для измерений объёма природного газа и других неагрессивных газов низкого давления.
Принцип действия счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G4A1KY основан на том, что при поступлении в герметичную полость корпуса счётчика из открытого газопровода, газ наполняет одну из камер через открытый входной клапан. Увеличение объёма газа в одной камере вызывает перемещение эластичной диафрагмы и вытеснение газа из другой камеры через клапан открытый на выход газа. Таким образом, перемещение диафрагм в крайнее положение вызывает переключение клапанных групп работающих на вход и выход газа. Процесс повторяется периодически, и счётный механизм подсчитывает число ходов эластичных диафрагм и отображает измеренный объём на индикаторе.
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G4A1KY состоят и следующих элементов:
- корпуса счётчика;
- измерительной камеры;
- механического встроенного запорного клапана с аккумуляторной батареей, позволяющего проводить операции по закрытию, открытию клапана по сигналам электронного блока;
- барабанного индикатора;
- электронного блока со встроенным устройством считывания смарт-карт, ЖК-дисплеем и автономным питанием от литиевой батареи.

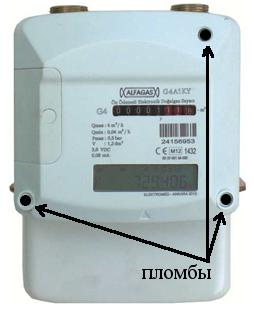

Лист № 2 Всего листов 4
В электронном блоке осуществляется сравнение данных об оплаченном и потреблённом объёме газа. Счётчик прекращает подачу газа абоненту в следующих случаях:
- израсходование основного и резервного кредита;
- превышение максимального допустимого расхода газа;
- обнаружение попытки вскрыть крышку батарейного отсека клапана;
- разряда встроенной батареи.
Внутреннее ПО реализует функции сравнения данных об оплаченном и потреблённом объёме газа, формирование сигнала на закрытие и открытие механического клапана, слежение за уровнем заряда встроенного аккумулятора, вывод информации на дисплей.
Уровень защиты ПО счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G4A1KY от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
| Таблица 1-И | дентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| G0025AD1 | G0025AD1 | 1.x | 0x17A1BE53 | CRC32 |
Таблица 2_
| Наименование параметра | Значение |
| Типоразмер | G4 |
| Максимальный расход газа Qnax, м3/ч | 6,0 |
| Номинальный расход газа Qn, м3/ч | 4,0 |
| Минимальный расход газа Qmin, м3/ч | 0,04 |
| Порог чувствительности, м3/ч | 0,005 |
| Пределы допускаемой относительной погрешности счётчика при нормальных условиях выпуске из производства в диапазоне расходов, %: от Qmin до 0,1 Qn от 0,1 Qn до Qmax | ±3 ±1,5 |
| Пределы допускаемой относительной погрешности для счётчика в процессе эксплуатации в диапазоне расходов, %: от Qmin до 0,1 Qn от 0,1 Qn до Qmax | ±5 ±3 |
| Изменение относительной погрешности счётчика, вызванное отклонением температуры измеряемого газа от нормальной, на каждый 1 °С, % | 0,45 |
| Максимальное избыточное рабочее давление, МПа | 0,05 |
| Потеря давления при Qmax, кПа, не более | 0,2 |
| Габаритные размеры, мм | 180x185x263 |
| Масса, кг | 2,9 |
Условия эксплуатации:
- относительная влажность, %
до 95 от минус 20 до плюс 50
- температура окружающей среды и газа, °С
наносят на корпус счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G4A1KY методом наклейки и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Счётчик газа | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Смарт-карта | 1 шт. |
| Штуцер и уплотнительное кольцо | 1 компл. |
Сведения отсутствуют.
осуществляется по документу: ГОСТ 8.324-2002 «Счётчики газа. Методика поверки».
При поверке применяются следующие средства измерений:
- установка поверочная, диапазон расходов газа от 0,005 до 6 м3/ч, ПГ ±0,5 %.
Нормативные и технические документы, устанавливающие требования к счётчикам газа объёмным диафрагменным с электронной смарт-картой ALFAGAS G4A1KY
Техническая документация «ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.», Турция.
ГОСТ Р 50818-95 «Счётчики газа объёмные диафрагменные. Общие технические требования и методы испытаний».
Осуществление торговли и товарообменных операций.
