| Номер в госреестре | 54476-13 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | МВСК-УВ |
| Изготовитель | ООО "Трабис", г.Пермь |
| Год регистрации | 2013 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия МВСК-УВ Назначение средства измерений
Весы МВСК-УВ предназначены для статического взвешивания автотранспортных средств
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до пяти весовых платформ, одна из которых (первая) опирается на четыре тензодатчика, а каждая последующая - на два датчика. Весовая платформа конструктивно состоит из двух жестко закрепленных поперечными балками полуплатформ. Весы могут быть смонтированы на фундаменте в приямке или на подготовленной площадке, соответствующей следующим требованиям: асфальтное либо асфальтобетонное покрытие толщиной не менее 80 мм (ГОСТ 9128-97), бетонное покрытие (инструкция ВСН 139-80), плиты дорожные (ГОСТ 21924.2-84).
В весах применяются датчики типа С11 (г/реестр №51168-12) производства ф. «Deasar Sensors Ou», Эстония или RC3 (г/реестр №50843-12) производства ф. «Flintec GmbH», Германия.
В составе весов применяются весоизмерительные приборы типа CI модели 0-6000А (г/реестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

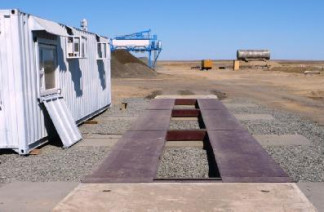

Общий вид весов представлен на рисунке 1.
Форма маркировки весов: МВСК-УВ Max - N - X, где
Max - значение максимальной нагрузки весов: 15, 25, 30, 40, 60, 80, 100 т;
N - длина ГПУ, м;
X - тип датчика: С11, RC3;
Программное обеспечение (далее ПО) прибора С1-6000А является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора в режиме юстировки.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
Идентификационные данные ПО представлены в таблице 1 Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CI-6000 series firmware | — | 1.01, 1.02, 1.03 | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Класс точности весов по ГОСТ Р 53228-2008.................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.
Таблица 2
| Обозначение модификации | Max, т | Min, т | e=d, кг | n | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МВСК-УВ 15-... | 15 | 0,1 | 5 | 3000 | от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. | ± 2,5 ± 5 ± 7,5 |
| МВСК-УВ 25-. | 25 | 0,2 | 10 | 2500 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 25 вкл. | ± 5 ± 10 ± 15 |
| МВСК-УВ 30-. | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. | ± 5 ± 10 ± 15 |
| МВСК-УВ 40-. | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. | ± 10 ± 20 |
Лист № 3 Всего листов 5
Продолжение табл.2_
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МВСК-УВ 60-... | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ± 10 ± 20 ± 30 |
| МВСК-УВ 80-. | 80 | 1 | 50 | 1600 | от 1 до 25 вкл. св. 25 до 80 вкл. | ± 25 ± 50 |
| МВСК-УВ 100-... | 100 | 1 | 50 | 2000 | от 1 до 25 вкл. св. 25 до 100 вкл. | ± 25 ± 50 |
Значения габаритных размеров и массы ГПУ весов, количество платформ приведены в таблице 3.
Таблица 3
| Обозначение | Габаритные размеры ГПУ не более, мм | Кол-во платформ | Масса ГПУ, т | ||
| Длина | Ширина | Высота | |||
| МВСК-УВ 15-6 МВСК-УВ 25-6 МВСК-УВ 30-6 МВСК-УВ 40-6 МВСК-УВ 60-6 | 6300 | 3000 | 250-320 | 1 | 2,5 |
| МВСК-УВ 15-8.4 МВСК-УВ 30-8.4 МВСК-УВ 30-8 МВСК-УВ 40-8 МВСК-УВ 60-8 | 8400 | 3000 | 250-320 | 2 | 2,9-3 |
| МВСК-УВ 30-10 МВСК-УВ 40-10 МВСК-УВ 60-10 | 10100 | 3000 | 250-320 | 3,8 | |
| МВСК-УВ 30-12 МВСК-УВ 40-12 МВСК-УВ 60-12 | 12100 | 3000 | 320 | 4,4 | |
| МВСК-УВ 60-15 | 15100 | 3000 | 320 | 5,8 | |
| МВСК-УВ 40-15 МВСК-УВ 60-15 МВСК-УВ 80-15 | 15100 | 3000 | 320 | 3 | 6,5 |
| МВСК-УВ 40-16.5 МВСК-УВ 60-16.5 МВСК-УВ 80-16.5 | 16600 | 3000 | 320 | 6,7 | |
| МВСК-УВ 60-18 МВСК-УВ 80-18 МВСК-УВ 100-18 | 18100 | 3000 | 320 | 7,5 | |
| МВСК-УВ 100-20 | 20100 | 3000 | 500 | 4 | 8,7 |
| МВСК-УВ 80-22.5 МВСК-УВ 100-22.5 | 22500 | 3000 | 320-500 | 9,6 | |
| МВСК-УВ 100-24 | 24100 | 3000 | 500 | 10 | |
| МВСК-УВ 60-20 МВСК-УВ 80-20 | 20100 | 3000 | 320-500 | 5 | ,5 (n" |
Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е
Диапазон устройства выборки массы тары.............................................от 0 до 50% Max
Электрическое питания весов:
- напряжение переменного тока, В.................................................................................. 187 .... 242
- частота, Гц.................................................................................................................................50 ± 1
Потребляемая мощность, не более, ВА................................................................... 50
Диапазон рабочих температур:
- грузоприемного устройства весов......................................от минус 40 °С до плюс 50 °С
- весоизмерительного прибора............................................от минус 10 °С до плюс 40 °С
Вероятность безотказной работы весов за 2000 часов, не менее...........................................0,92
Средний срок службы, лет, не менее.........................................................................................10
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество | |
| 1 | Весы МВСК-УВ в сборе | 1 комплект |
| 2 | Руководство по эксплуатации весов Т427423-001 РЭ | 1 экз. |
| 3 | Паспорт Т427423-001 ПС | 1 экз. |
| 4 | Руководство по эксплуатации на прибор | 1 экз. |
осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.
Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».
Нормативные документы, устанавливающие требования к весам автомобильным
неавтоматического действия МВСК-УВ:
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы»
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
Лист № 5
Всего листов 5
| Зарегистрировано поверок | 1402 |
| Поверителей | 77 |
| Актуальность данных | 17.09.2024 |
