Дозиметры лазерные ЛД-07, 54480-13

Назначение

Дозиметры лазерные ЛД-07 (далее по тексту - дозиметры) предназначены для измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в автоматическом режиме, а также анализа результаты измерений в соответствии с действующими санитарными нормами и правилами №580491, МЭК 825-1-93 с целью определения опасности излучения для организма человека.

Описание

Принцип измерения энергетической экспозиции и облученности рассеянного или отраженного лазерного излучения в дозиметре основан на зависимости фототока кремниевых фотодиодов от интенсивности регистрируемого излучения в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах, а также, на зависимости термосопротивления от мощности лучистой энергии в инфракрасной области спектра. Данные измерений обрабатываются встроенным в прибор микропроцессором по заложенной программе. Результаты измерений высвечиваются на жидкокристаллическом дисплее дозиметра.

Дозиметр является переносным прибором и состоит из блока фотоприемников, в котором размещены фотоприемники, аналогово-цифровые преобразователи результатов, микроконтроллер, схема питания и схема передачи результатов измерения, и блока измерительного, в котором размещены центральный процессор, цветной графический

Лист № 2 Всего листов 4

дисплей с сенсорным управлением, схема питания, клавиатура и схема связи с блоком фотоприемников и с персональным компьютером Прибор обеспечивает:

-    измерение текущих значений параметров рассеянного или отраженного лазерного излучения;

-    регистрацию наибольшего значения измеряемого параметра за цикл измерений;

-    хранение в памяти процессора максимальных значений параметров лазерного излучения;

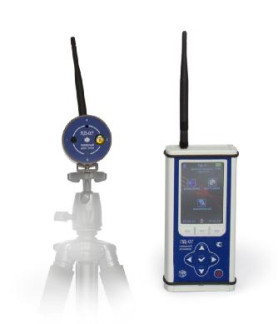

Общий вид дозиметров лазерных ЛД-07 представлен на рисунке 1

Программное обеспечение

В дозиметре используется программное обеспечение (ПО) LD 1.0, позволяющее измерять настройки, хранить результаты.

Данные по ПО приведены в таблице 1. Таблица 1

* Доступ к ПО имеют только инженеры фирмы-производителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2 Таблица 2

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к прибору.

Комплектность

Дозиметры комплектуются в соответствии с таблицей 3.

Таблица 3.

Поверка

осуществляется по документу Р 50.2.025-2002 «Государственная система обеспечения единства измерений. Дозиметры лазерные. Методика поверки».

Основные средства поверки:

1. Лазер гелий-неоновый ОКГ-13; №150690.

Длина волны излучения: 628 нм;

Выходная мощность излучения: 15 Вт;

2.    Лазер полупроводниковый KOMPASS 1064-4000M;

№ LDP.1099677.109901.

Длина волны излучения: 1064 нм Мощность излучения: 0.5 - 4 Вт;

3.    Лазер газовый LCD - 10А Длина волны излучения: 10,233 мкм Мощность излучения: 11,5 Вт;

4.    Лазерный дозиметр ЛД-4Э; № 3;

Диапазон измерений облученности: 10-6 - 10-4 Вт/см2;

Пределы допускаемой основной относительной погрешности: ± 10 %;

5.    Измеритель средней мощности и энергии лазерного излучения в составе: головка измерительная 3A-FS ROHS, № 662818; измеритель VEGA ROHS, № 651573. Диапазон чувствительности: 0.19 - 20 мкм;

Измеряемая мощность: 6 10-6 - 3Вт.

Сведения о методах измерений

приведены в п.6 «Методика проведения измерений» Руководства по эксплуатации БВЕК710000.001РЭ.

Нормативные и технические документы, устанавливающие требования к дозиметрам лазерным ЛД-07:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Технические условия ТУ-4431-008-18446736-013 «Дозиметры лазерные ЛД-07».

Рекомендации к применению

Осуществление измерений, производимых при выполнении работ по обеспечению безопасных условий и охраны труда;
