| Номер в госреестре | 54490-13 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W |
| Изготовитель | "Beijing TIME High Technology Ltd.", КНР |
| Год регистрации | 2013 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W предназначены для измерений энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.
Принцип действия копров маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.
Конструктивно копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W состоят из рамы со стойкой, маятника со сменными молотами, механизма поднятия, отпускания и торможения маятника, индикатора с круговой шкалой, модуля управления и обработки данных.
В основании копра размещены две вертикальные стойки. В верхней части стоек, в шарикоподшипниках закреплена ось, на которой подвешен маятник с молотом, в котором находится нож, ударяющий по образцу при определении ударной вязкости материала. На основании находятся опоры для размещения испытуемого образца. Подъем и опускание маятника осуществляется с помощью электропривода. Остаточная энергия удара используется для повторного подъема маятника, что позволяет работать в полуавтоматическом режиме. Для удержания маятника в исходном положении имеется предохранительное устройство.
Результаты измерений на копрах маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ (рисунок 1) считываются непосредственно с круговой шкалы копра.
Копры маятниковые TIME JB-W (рисунок 2) выполнены с компьютерным управлением, обеспечивающим расчет результатов измерений и вывод измеренных значений на монитор PC, с возможностью дальнейшего сохранения и печати. Для измерения входного сигнала используется оптико - электрический преобразователь, который передает измеренные значения в компьютер. Копры маятниковые TIME JB-W могут управляться как с пульта управления, так и при помощи компьютерной программы. Система управления и обработки состоит из блока управления, размещенного снизу основания и закрытого металлическими крышками, и платы контроллера, устанавливаемого внутри системного блока компьютера.
Для исключения несанкционированного доступа, головка одного из винтов, закрывающих доступ внутрь компьютера и блока управления, пломбируется.
Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W отличаются друг от друга диапазоном измерений энергии, габаритными размерами и массой.
Рисунок 2. Копер маятниковый JB-W

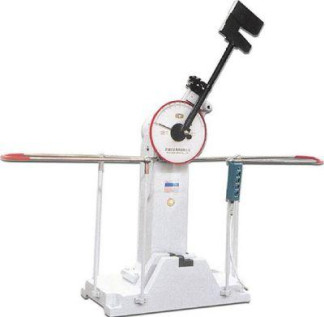

Рисунок 1. Копер маятниковый JB
Многофункциональное программное обеспечение (для копров маятниковых TIME JB-W) платы контроллера, позволяющее осуществлять взаимодействие оператора с копром, реализовывать различные способы проведения испытаний и автоматическую обработку данных, отражено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| JB-W | Win JB-W | 1.ХХ* | 755D91FC | CRC 32 |
* - 1. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Контрольная сумма исполняемого кода метрологически значимой части ПО доступна только изготовителю
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Метрологические и технические характеристики копров маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W приведены в таблицах 2, 3, 4.
Таблица 2
| Характеристики | Модификации | ||
| TIME JB-300B TIME Ш^300А TIME JB-S300A | TIME JB-500B TIME JB-S500A TIME JB-W500А | TIME JB-800 TIME JB-W800 | |
| Номинальное значение потенциальной энергии маятника, Дж | 150/300 | 250/500 | 500/800 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ± 0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||
| Номинальная масса маятника, кг | 10,929/ 21,858 | 17,077/ 34,154 | 28,761/ 46,018 |
| Диапазон измерений потенциальной энергии маятника, Дж | 15 - 150/ 30 - 300 | 25 - 250/ 50 - 500 | 50 - 500/ 80 - 800 |
| Цена деления аналогового отсчетного устройства, Дж | 1/2 | 2/5 | 5/8 |
| Дискретность отсчета цифрового отсчетного устройства, Дж (для TIME JB-W) | 0,1 | 0,2 | 0,5 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ± 1,5 / ± 3,0 | ± 2,5 / ± 5,0 | ± 5,0 / ± 8,0 |
| Скорость движения маятника в момент удара, м/с | 5,2 | 5,4 | 5,9 |
| Угол подъема маятника, ...° | 150 | ||
| Габаритные размеры (Д*Ш*В), мм | 2124*600* 1340 | 2124*600* 1340 | 2450*1200* 2455 |
| Масса, кг, не более | 450 | 750 | 2300 |
| Напряжение питания, В | 3 фазное, 380 +15% -5% В, 50 ± 1 Гц | ||
| Потребляемая мощность, кВт, не более | 0,18 | 0,25 | 0,75 |
Таблица 3
| Характеристики | Модификации | ||
| TIME JB-300AI/C TIME JB-W300A I/C | TIME JB-W500L | TIME JB-W750L | |
| Номинальное значение потенциальной энергии маятника, Дж | 150/300 , * 85/170 | 500 | 500/750 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ± 0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||
| Номинальная масса маятника, кг | 10,929/ 21,858 | 34,154 | 34,154/43,00 |
| Диапазон измерений потенциальной энергии маятника, Дж | 15 - 150 / 30 - 300 8,5 - 85 / 17 - 170* | 50 - 500 | 50 - 500/ 75 - 750 |
| Цена деления аналогового отсчетного устройства, Дж | 1/2 | 5 | 5/7 |
| Дискретность отсчета цифрового отсчетного устройства, Дж (для TIME JB-W) | 0,1 | 0,2 | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ± 1,5 / ± 3,0 , а ± 0,8 / ± 1,7 | ± 5,0 | ± 5,0 / ± 7,5 |
| Скорость движения маятника в момент удара, м/с | 5,2 | 5,4 | 5,58 |
| Угол подъема маятника, .° | , * 150 / 93 | ||
| Габаритные размеры (Д*Ш*В), мм | 2124*600* 1340 | 2124*600* 1340 | 2450*1200* 2455 |
| Масса, кг, не более | 450 | 750 | 2300 |
| Напряжение питания, В | 3 фазное, 380 +15% -5% В, 50 ± 1 Гц | ||
| Потребляемая мощность, кВт, не более | 0,18 | 0,25 | 0,75 |
* -Для испытания по методу ИЗОДА
Таблица 4
| Характеристики | Модификации | ||
| TIME XJJ-5 TIME XJJ-50 | TIME XJU-2,75 TIME XJU-22 | TIME XJ-50Z | |
| Номинальное значение потенциальной энергии маятника, Дж | 0,5; 1,0; 2,0; 4,0; 5,0 / 7,5; 15; 25; 50 | 1,0; 2,75 / 5,5; 11; 22 | 1,0; 2,0; 4,0; 5,0; 7,5; 15; 25; 50 / 1,0; 2,75; 5,5; 11; 22* |
| Диапазон измерений потенциальной энергии маятника, % от номинального значения | 10.90 | ||
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ± 0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания при номинальном значении потенциальной энергии маятника, %, не более: - свыше 2,5 Дж - 1.2.5 Дж - менее 1 Дж | 0,5 1,0 2,0 | ||
| Номинальная масса маятника, кг | 0,119; 0,238; 0,476; 0,952; 1,190 / 1,038; 2,076; 3,461; 6,922 | 0,163; 0,449 / 0,898; 1,793; 3,594 | 0,238; 0,476; 0,952; 1,190; 1,038; 2,076; 3,461; 6,922 / 0,163; 0,449; 0,898; 1,793; 3,594* |
| Цена деления аналогового отсчетного устройства, Дж | 0,005; 0,01; 0,02; 0,04; 0,05 / 0,075; 0,15; 0,25; 0,5 | 0,01; 0,02 / 0,05; 0,1; 0,2 | 0,004; 0,008; 0,016; 0,020; 0,030; 0,060; 0,100; 0,200 / 0,002; 0,005; 0,010; 0,020; 0,05* |
| Пределы допускаемой относительной погрешности измерений энергии, % | ± 1,0 | ||
| Скорость движения маятника в момент удара, м/с | 2,9 / 3,8 | 3,5 | 2,9 / 3,8 / 3,5 |
| Угол подъема маятника, .° | 160 | ||
| Габаритные размеры (ДхШхВ), мм | 780x500x350 | ||
| Масса, кг, не более | 60 | ||
| Напряжение питания, В | --- | 220 +15% -5% В, 50 ± 1 Гц | |
| Потребляемая мощность, кВт, не более | — | 0,1 | 0,15 |
* -Для испытаний по методу ИЗОДА
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации. На табличку, прикрепленную к боковой поверхности рамы, методом офсетной печати.
Комплектность средства измерений приведена в таблице 5.
Таблица 5
| Наименование | Количе ство | Примечание |
| Копер маятниковый TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W (базовое оборудование - основание со стойками, механизм подъема, защитный экран, пульт управления) | 1 компл. | В соответствии с модификацией |
| Молот большой | 1 компл. | В соответствии с модификацией |
| Молот малый | 1 компл. | В соответствии с модификацией |
| Опоры для установки образца | 1 компл. | |
| Устройство для центрирования образца | 1 шт. | |
| Персональный компьютер с монитором | 1 шт. | Для TIME JB-W |
| Соединительный кабель для подключения персонального компьютера | 1 шт. | Для TIME JB-W |
| Программное обеспечение для обработки данных | 1 шт. | Для TIME JB-W |
| Принтер | 1 шт. | Для TIME JB-W |
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки | 1 шт. |
осуществляется по документу МП ТИнТ 94-2013 «Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W. Методика поверки», утверждённому ГЦИ СИ ООО «Тес-тИнТех» 28.01.2013г.
Основные средства поверки:
Квадрант оптический типа - КО-30М, ± 180°; ПГ ± 30", ТУ3.-3.1387-76;
Динамометр сжатия 2-го разряда - ГОСТ Р 8.663-09, относительная погрешность ± 0,12 %; Секундомер механический по ТУ 25-1819.0021-90, диапазон (0 -60) с, (0 - 60) мин., ц.д. 0,2 с, ПГ ± 0,2 %;
Штангенциркуль ЩЦ П-250-0,05 - ГОСТ 166, диапазон (0 - 250) мм, ц.д. 1 мм.
Сведения о методах измерений содержатся в документе: «Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к копрам маятниковым TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W
1 Техническая документация изготовителя
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
Лист № 6 Всего листов 6
