Назначение
Установки для поверки счетчиков газа "УПГС" (далее - установки) предназначены для поверки в соответствии с ГОСТ 8.324-2002 счетчиков газа различного типа, с типоразмерами G1,6; G2,5; G4; G6; G10; G16; G25; G40.
Описание
Установка состоит из:
• системы создания и стабилизации расхода воздуха;
• системы управления и измерений;
• рабочего стола.
Система создания и стабилизации расхода состоит из вакуумного насоса, ресивера, механического фильтра, реле-регулятора разряжения, блока критических сопел, блока электропневмоклапанов (ЭПК), воздуховодов и предназначена для создания и поддержания калибровочных расходов.
Система управления и измерений состоит из измерительных датчиков давления, температуры и влажности, блока переключения линий (БПЛ), блока автоматизации сбора параметров среды (БИПС), блока измерений количества импульсов и частоты (БИЧ), объединенных под управлением персонального компьютера (ПК) со специализированным программным обеспечением (ПО).
БПЛ по управляющим командам с ПК через блок ЭПК подключает необходимый набор критических сопел для создания требуемых расходов.
БИПС автоматизирует сбор и передачу в ПК измеренных датчиками значений атмосферного давления, температуры и влажности окружающего воздуха, а также значений давления и температуры измеряемой среды на входе блока сопел.
БИЧ определяет частоту выходных импульсных сигналов испытуемых счетчиков, содержащую информацию об измеряемом объеме.
Программное обеспечение ПК позволяет в диалоговом режиме осуществлять поверку газовых счетчиков, распечатку протоколов поверки, распечатку паспортов, сохранение данных, изменение конфигурации установки и выполнять другие сервисные функции.
Рабочий стол предназначен для установки последовательно до восьми испытуемых счетчиков и оборудован устройствами фиксации счетчиков, обеспечивающими их герметичность в процессе поверки.
Принцип работы установки основан на постоянстве расхода воздуха, проходящего через сопла, работающие в критическом режиме. Это позволяет сравнивать показания поверяемых счетчиков за определенный интервал времени с объемом воздуха, который вычисляется установкой за этот же интервал.
Установка имеет 4 варианта исполнения, отличающихся диапазоном воспроизводимых расходов и диаметром условного прохода испытуемых счетчиков.

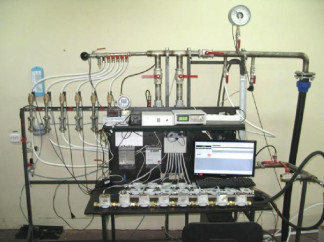

Фотография установки приведена на рис.1.
Пломбированию подлежат блоки БИПС, БПЛ, БИЧ, БИТ и места монтажа датчиков температуры и давления на воздуховодах установки для исключения несанкционированного вскрытия и снятия при эксплуатации. Способы и места пломбирования изображены на рис.2.
Программное обеспечение
ПО "GasCounterTestStand" установки разделено на метрологически значимую (расчетную) и метрологически незначимую (интерфейсную) части. Метрологически значимая часть ПО скомпилирована в отдельный модуль GasStandUtility.dll, взаимодействие которого с интерфейсной частью происходит автоматически согласно алгоритму работы установки без вмешательства оператора. Результаты измерений хранятся в базе данных и защищены от преднамеренного вмешательства и изменения ограниченным доступом.
Идентификационные параметры ПО
Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО |
Контрольная сумма файла программы | Алгоритм вычисления контрольной суммы файла программы |
Программа "УПГС" | GasCounter-Т estStand | 1.1.0 | CF4578105C1351C6 1C7B320F9597EE49 | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "С" согласно МИ3286-2010.
Технические характеристики
Наименование характеристики | Значение характеристики |
Диапазон воспроизводимых расходов, м3/ч | 0,016...40 |
Пределы допускаемой относительной погрешности измерения объема, % | ±0,35 |
Пределы допускаемой относительной погрешности задания расхода, % | ±0,35 |
Пределы допускаемой нестабильности задания расхода, % | ±0,005 |
Время измерения объема, не менее, с | 100 |
Диапазон рабочих температур измеряемой среды, °С | 20±10 |
Диапазон значений избыточного давления (разряжения) на входе сопел, кПа | -16.0 |
Диапазон значений атмосферного давления измеряемой среды, кПа | от 84 до 106,7 |
Диапазон значений относительной влажности измеряемой среды, % | от 30 до 80 |
Пределы допускаемой относительной погрешности измерений времени, % | ±0,02 |
Пределы допускаемого значения погрешности измерения давления на входе сопел, Па | ±40 |
Пределы допускаемого значения погрешности измерения атмосферного давления, Па | ±400 |
Пределы допускаемого значения погрешности измерения давления в ресивере, Па | ±1500 |
Пределы допускаемого значения погрешности измерения температуры на входе сопел, °С | ±0,5 |
Предел допускаемого значения погрешности измерения относительной влажности воздуха, % | ±2 |
Тип поверяемых счетчиков | G1,6; G2,5; G4; G6; G10; G16; G25; G40 |
Количество критических сопел | до 10 |
Количество одновременно поверяемых счетчиков, шт. | до 8 |
Г абаритные размеры, мм, не более | 2500х1100х2000 |
Масса, кг, не более | 145 |
Питание от сети переменного тока | напряжением, В | 380/220 (+10/-15) % |
частотой, Гц | 50 ± 0,2 |
Наименование характеристики | Значение характеристики |
Максимальная потребляемая мощность от сети, кВт, не более | 7,5 |
Варианты исполнений | Типоразмер | Диапазон, м3/ч |
Вариант 1 | G1,6 | 0,016 - 1,6 |
Вариант 2 | G1,6; G2,5; G4 | 0,016 - 4 |
Вариант 3 | G1,6; G2,5; G4; G6; G10 | 0,016 - 10 |
Вариант 4 | G1,6; G2,5; G4; G6; G10; G16; G25; G40 | 0,016 - 40 |
Условия эксплуатации:
Наименование параметра | Ед. изм. | Значение |
Температура окружающего воздуха | °С | 20±10 |
Атмосферное давление | кПа | 84.. .106,7 |
Относительная влажность | % | 3 О 8 о |
Скорость изменения температуры окружающего воздуха, не более | °С/ч | 2 |
Средняя наработка на отказ - 9000 ч. Средний срок службы - не менее 10 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и на фирменную табличку, закрепленную на раме рабочего стола.
Комплектность
Наименование | Количество |
Вакуумный насос | 1 шт. |
Ресивер | 1 шт. |
Рабочий стол с приспособлениями для установки счетчиков | 1 шт. |
Комплект сменных патрубков рабочего стола | 1 шт. |
Критические сопла | до 10 шт. |
Электропневмоклапаны отсечные | до 10 шт. |
Воздуховоды, краны, шланги пневмосистемы | 1 комплект |
Блок переключения линий "БПЛ" | до 2 шт. |
Блок измерения параметров среды "БИПС" | 1 шт. |
Блок измерения частоты "БИЧ" | 1 шт. |
Блок измерения тока "БИТ" | 1 шт. |
Мановакуумметр двухтрубный МВ 6000 | 2 шт. |
Вакуумметр электроконтактный ДВ 2005 | 1 шт. |
Преобразователь разряжения измерительный с электрическим выходным сигналом Сапфир-22МПС-ДВ | 1 шт. |
Термометр сопротивления платиновый кл. А ТП-500-ИВК | 1 шт. |
Персональный компьютер | 1 шт. |
Принтер | Согласно заказу |
Программное обеспечение "GasCounterTestStand" | 1 комплект |
Соединительные кабели измерительной системы | 1 комплект |
Документация
Наименование | Количество |
Паспорт С734.000 ПС | 1 |
Руководство по эксплуатации С734.000 РЭ | 1 |
Методика поверки С734.000 МП | 1 |
Поверка
Осуществляется по документу С734.000 МП "ГСИ. Установки для поверки счетчиков газа "УПГС". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в июне 2013 г.
Основное поверочное оборудование:
Наименование оборудования | Технические характеристики |
Генератор сигналов ГЗ-110 | Диапазон частот 1 Гц...200 кГц, Уровень сигнала 0,005...10 В Относительная нестабильность частоты ± 3 ■ 10 |
Частотомер Ч3-63 | Диапазон измерений: синусоидальный сигнал 0,1 Гц. 1000 МГц; импульсный сигнал 0,1 Гц .200 МГц; Погрешность: 5 10-7±1 ед. счета |
Магазин сопротивлений Р4831 | Пределы изменения сопротивлений: 0,001...99999,999 Ом, кл. 0,02/2-10- 6 |
Мультиметр цифровой Agilent 34401A | Предел допускаемой абсолютной погрешности измерения постоянного тока ±0,005 мА (в диапазоне 4-20 мА), разрешение 6/ разрядов |
Барометр-анероид БАММ-1 | Пределы допускаемой основной погрешности измерения давления после введения поправок ±0,2 кПа |
Г игрометр психрометрический ВИТ-1 | Цена деления шкалы, 0,2 °С, диапазоны измерения влажности 20.90 %, температуры +5. +25 °С |
Сведения о методах измерений
изложены в Руководстве по эксплуатации С734.000 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков газа "УПГС"
1. ГОСТ 8.618-2006 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода газа"
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
3. ГОСТ 8.324-2002 Счетчики газа. Методика поверки
4. МИ 3286-2010 Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа
5. ГОСТ Р МЭК 60079-14:2002 Проектирование, выбор и монтаж электроустановок.
6. ТУ 438130-001-47636645-2012 "Установки для поверки счетчиков газа "УПГС". Технические условия"
Рекомендации к применению
- при осуществлении мероприятий государственного контроля (надзора).
