Государственный реестр средств измерений

Спектрометры инфракрасные Fluid Scan, 54501-13

Карточка СИ
Номер в госреестре 54501-13
Наименование СИ Спектрометры инфракрасные
Обозначение типа СИ Fluid Scan
Изготовитель "Spectro Scientific", Фирма "Spectro Inc.", США
Год регистрации 2013
Срок свидетельства 09.07.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спектрометры инфракрасные Fluid Scan Назначение средства измерений

Спектрометры инфракрасные Fluid Scan (далее - спектрометры) предназначены для измерения массовой доли воды в нефтепродуктах, а также в минеральных и синтетических маслах по аттестованным методикам измерений.

Описание

Принцип действия спектрометров основан на измерении инфракрасного спектра поглощения анализируемой пробы нефтепродуктов, а также минеральных и синтетических масел. Интенсивность в области инфракрасного спектра от 3500 до 3150 см-1 пропорциональна содержанию массовой доли воды.

Для измерения массовой доли воды необходимо проведение предварительной градуировки спектрометра по образцам с известными значениями массовой доли воды в различных точках диапазона измерений. Градуировочную зависимость строят в координатах поглощения в области инфракрасного спектра от 3500 до 3150 см-1 как функцию массовой доли воды.

Спектрометр позволяет оценивать тренды по инфракрасному поглощению спектра следующие параметры нефтепродуктов, а также минеральных и синтетических масел: окисление, нитрирование, сульфатирование, общее щелочное число, общее кислотное число, сажа, гликоль/антифриз.

Спектрометр представляет собой портативный прибор в прочном корпусе, который предназначен для работы как в полевых, так и в лабораторных условиях. Спектрометр может работать как от аккумуляторной батареи, так и от сети электропитания.

Конструктивно спектрометр состоит из входного блока измерений, содержит два инфракрасных источника - один для коротковолновой части инфракрасного спектра, а второй для длинноволновой части инфракрасного спектра. Источники расположены под углом 90 градусов к измерительной ячейке, в которой располагается проба для анализа. Входной блок так же содержит платформу, в которой открывается раскладная ячейка Flip Top для загрузки образца. Спектрометр оснащен цветным дисплеем и функциональными клавишами для просмотра и ввода данных.

Спектрометр оборудован разъемами (USB, Mini DIN-9, LAN) для подключения периферийных устройств и связи с персональным компьютером.

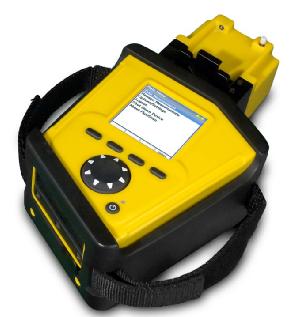

Внешний вид спектрометров представлен на рисунке 1.

Программное обеспечение

Спектрометры оснащены встроенным программным обеспечением (ПО) Fluid Scan Manager, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений.

В памяти спектрометров хранится библиотека спектров веществ известного состава, которую можно расширять в зависимости от поставленных задач.

Идентификационные данные программного обеспечения

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора ПО

Fluid Scan Manager

Fluid Scan Manager

v1.02.хх

-

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значения характеристик

Спектральный диапазон, мкм

от 2,5 до 14

Предел допускаемого относительного СКО выходного

3

сигнала спектрометра, %

Питание:

- напряжение, В

110/220

- частота, Гц

50 / 60

Г абаритные размеры, мм, не более

170x140x90

Масса, кг, не более

1,8

Условия эксплуатации:

температура окружающего воздуха, °С

от 15 до 25

относительная влажность воздуха, %

не более 80

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

В комплект поставки входят:

-    спектрометр;

-    руководство по эксплуатации Fluid Scan;

-    МП 09-251-2013 «ГСИ. Спектрометры инфракрасные Fluid Scan. Методика поверки».

Поверка

осуществляется по документу МП 09-251-2013 «ГСИ. Спектрометры инфракрасные Fluid Scan. Методика поверки», утвержденному ФГУП «УНИИМ» 18 марта 2013 г.

Перечень эталонных средств поверки:

-    ГСО 8913-2007 массовой доли воды в нефтепродуктах, аттестованное значение массовой доли воды 0,004 %; границы относительной погрешности аттестованного значения при Р = 0,95 ± 20 %;

-    ГСО 5760-90 аттестованное значение массовой доли воды в нефти и нефтепродуктах 0,11 %; границы относительной погрешности аттестованного значения при

Р = 0,95 ± 18 %;

-    ГСО 5761-90 массовой доли воды в нефти и нефтепродуктах, аттестованное значение массовой доли воды 0,46%; границы относительной погрешности аттестованного значения при Р = 0,95 ± 13 %;

Сведения о методах измерений

ГОСТ 11362-96 - Нефтепродукты и смазочные материалы. Число нейтрализации. Метод потенциометрического титрования

ASTM E2412 - 10 Стандартная методика мониторинга состояния находящихся в

условиях эксплуатации смазок методом анализа трендов с помощью инфракрасной спектрометрии на основе преобразования Фурье (FT-IR)

Руководство по эксплуатации Fluid Scan.

Нормативные и технические документы, устанавливающие требования к спектрометрам инфракрасным Fluid Scan

Техническая документация фирмы изготовителя «SPECTRO INCORPORATED», США.

Рекомендации к применению

Спектрометры применяются вне сферы государственного регулирования обеспечения единства измерений.

54501-13
Номер в ГРСИ РФ:
54501-13
Производитель / заявитель:
"Spectro Scientific", Фирма "Spectro Inc.", США
Год регистрации:
2013
Cрок действия реестра:
09.07.2024
