| Номер в госреестре | 54510-13 |
| Наименование СИ | Счетчики холодной и горячей воды |
| Обозначение типа СИ | АВХ, АВГ |
| Изготовитель | ОАО УК "Завод Водоприбор", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 08.08.2018 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики холодной и горячей воды АВХ, АВГ Назначение средства измерений
Счетчики холодной и горячей воды АВХ, АВГ предназначены для измерений объема воды, протекающей в системах холодного и горячего водоснабжения на объектах коммунального хозяйства.
Принцип работы счетчиков холодной и горячей воды АВХ, АВГ состоит в измерении числа оборотов турбины, вращающейся под действием протекающей воды.
Счетчики холодной и горячей воды АВХ, АВГ состоят из двух основных частей -корпуса и измерительного преобразователя. Корпус представляет собой отрезок трубопровода с резьбой или фланцами для присоединения к трубопроводу основной магистрали и горловиной для установки измерительного преобразователя. Измерительный преобразователь предназначен для преобразования скорости потока воды во вращение турбинки и передачи ее вращения на индикаторное устройство посредством механизма передачи вращения. Число оборотов турбинки пропорционально объему протекшей воды, а показания индикаторного устройства приводятся с помощью масштабирующего редуктора к показаниям в м3 и его долях.
По конструкции счетчики холодной и горячей воды АВХ, АВГ разделяют, в соответствии с диаметрами условного прохода, на:
- счетчики многоструйные с тангенциальной турбиной Ду 15, 20, 25, 32, 40;
- счетчики турбинные с аксиальной турбиной Ду 50, 65, 80, 100, 150, 200.
Счетчики холодной и горячей воды АВХ, АВГ имеют следующие исполнения:
АВХ (АВГ)- ** - Л - РК передаточный коэффициент ** м/ имп
|_ комплектация с датчиком импульсов;
- комплектация радиомодулем;
■ комплектация индикаторным устройством с LCD дисплеем;
. диаметр условного прохода (15, 20, 25, 32, 40, 50, 65,
80, 100, 150, 200).
б) АВГ-15-РК
а) АВГ-15-РК

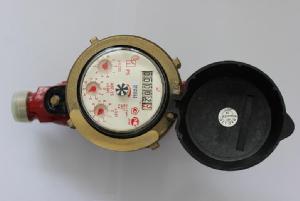

л) АВХ-50-РК Рисунок 1
Внешний вид счетчиков холодной и горячей воды АВХ (АВГ)
Внутреннее ПО, встроенное в счетчики холодной и горячей воды АВХ, АВГ, выполняет функцию отображения измеренного значения объема.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО расходомера 3G LCD | 3G INTERPR LCD -02C447 | C447 | 0x0F72E3D4 | СRС-32 |
Уровень защиты программного обеспечения счетчиков холодной и горячей воды АВХ, АВГ от непреднамеренных и преднамеренных изменений "А" по МИ 3286-2010.
Основные метрологические и технические характеристики для счетчиков холодной и горячей воды АВХ, АВГ с Ду 15.40 мм приведены в таблице 2.
Таблица 2
| Наименование параметра | Диаметр условного прохода | ||||
| 15 | 20 | 25 | 32 | 40 | |
| Метрологический класс по ГОСТ Р 50193 | В | ||||
| Пределы допускаемой относительной погрешности, %, в диапазонах расходов - от Qmin до Qt - от Qt до Qmax включительно | ± 5 ± 2 | ||||
| Максимальный расход Qmax, м3/ч | 3 | 5 | 7 | 12 | 20 |
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Переходный расход Qt, м3/ч | 0,12 | 0,20 | 0,28 | 0,48 | 0,80 |
| Минимальный расход Qmin, м3/ч | 0,03 | 0,05 | 0,07 | 0,12 | 0,20 |
| Порог чувствительности, м3/ч, не более | 0,011 | 0,017 | 0,03 | 0,04 | 0,065 |
| Емкость индикаторного устройства, м3 | 99999,9999 | 999999,999 | |||
| Наименьшая цена деления, м3 | 0,00005 | 0,0005 | |||
| Параметры измеряемой среды: Температура рабочей среды, °С: - для счетчиков холодной воды АВХ - для счетчиков горячей воды АВГ - давление, МПа, не более | от плюс 5 до плюс 50 от плюс 5 до плюс 90 1,6 | ||||
| Передаточный коэффициент, м3/имп | 0,01 или 0,1 | ||||
| Потеря давления при Qmax, МПа, не более | 0,1 | ||||
| Габаритные размеры, не более, мм - длина - ширина - высота | 190 95 150 | 190 95 150 | 260 105 150 | 260 105 150 | 300 128 178 |
| Масса, кг, не более | 2,0 | 2,0 | 3,0 | 3,0 | 7,0 |
| Положение шкалы индикаторного устройства | вверх | ||||
| Положение трубопровода | горизонтальное | ||||
| Степень защиты для счетчиков холодной и горячей воды АВХ, АВГ без датчика импульсов | IP68 | ||||
| Среднее время наработки на отказ, час, не менее | 100000 | ||||
| Средний срок службы, лет, не менее | 12 | ||||
Основные метрологические и технические характеристики для счетчиков холодной воды АВХ с Ду 50.. .200 мм приведены в таблице 3.
Таблица 3
| Наименование параметра | Диаметр условного прохода | |||||
| 50 | 65 | 80 | 100 | 150 | 200 | |
| Метрологический класс по ГОСТ Р 50193 | В | |||||
| Пределы допускаемой относительной погрешности, %, в диапазонах расходов - от Qmin до Qt - от Qt до Qmax включительно | ± 5 ± 2 | |||||
| Максимальный расход Qmax, м /ч | 78,75 | 78,75 | 125 | 200 | 312,5 | 787,5 |
| Номинальный расход Qn, м3/ч | 63 | 63 | 100 | 160 | 250 | 630 |
| Переходный расход Qt, м3/ч | 1,5 | 1,5 | 1,6 | 2,5 | 15 | 25 |
| Минимальный расход Qmin, м3/ч | 0,45 | 0,63 | 0,75 | 1,6 | 4 | 6,5 |
| Порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,25 | 0,3 | 0,8 | 2,0 |
| Емкость индикаторного ~ 3 устройства, м | 999999,999 | 9999999,99 | 99999999,9 | |||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | 0,05 | |||
| Параметры измеряемой среды: - температура, °С - давление, МПа, не более | от плюс 5 до плюс 50 1,6 | |||||
| Передаточный коэффициент, м3/имп | 0,1 или 1,0 | |||||
| Потеря давления при Qmax, МПа, не более | 0,03 | |||||
| Г абаритные размеры, не более, мм - длина - ширина - высота | 200 168 227 | 200 185 228 | 230 200 234 | 250 220 250 | 300 283 310 | 350 340 338 |
| Масса, кг, не более | 12 | 13 | 15,5 | 19 | 35 | 47 |
| Положение шкалы индикаторного устройства | вверх или в сторону | |||||
| Положение трубопровода | горизонтальное, вертикальное, наклонное | |||||
| Степень защиты для счетчиков холодной воды АВХ без датчика импульсов | IP68 | |||||
| Среднее время наработки на отказ, час, не менее | 100000 | |||||
| Средний срок службы, лет, не менее | 12 | |||||
наносят на индикаторное устройство счетчиков холодной и горячей воды АВХ, АВГ методом сеткографии и титульный лист паспорта и упаковку типографским способом.
Комплектность средства измерений приведена в таблице 4.
Таблица 4
| № п/п | Наименование | Количество | Примечание |
| 1 | Счетчик | 1 шт. | Исполнение по заказу |
| 2 | Паспорт | 1 экз. | |
| 3 | Методика поверки | 1 экз. | В соответствии с заказом |
| 4 | Датчик импульсов | 1 шт. | В соответствии с заказом |
| 5 | Прокладка (для АВХ с Ду 50.200) | 2 шт. |
осуществляется по документу МП РТ 1904-2013 «Счетчики холодной и горячей воды АВХ, АВГ», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 05 февраля 2013 г.
При поверке применять следующие средства измерений:
- установка для поверки счетчиков с пределами допускаемой относительной погрешности ± 0,5 %, диапазон расходов от 0,01 до 790 м3/ч;
- счетчик импульсов с пределами допускаемой погрешности измерения количества импульсов за время счета ±1 имп.
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды АВХ, АВГ
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические условия».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-033-09864185-2012 «Счетчики холодной и горячей воды АВХ АВГ. Технические условия».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 53 |
| Поверителей | 9 |
| Актуальность данных | 18.11.2024 |
