| Номер в госреестре | 54524-13 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | DKG-1/8 |
| Изготовитель | "Meister Stromungstechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 08.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54524-13 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | DKG-1/8 |
| Изготовитель | "Meister Stromungstechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 08.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметры DKG-1/8 (далее - ротаметры) предназначены для измерений объёмного расхода вязкой жидкости (масла).
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по вертикально установленной цилиндрической трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной цилиндрической измерительной трубки, в которой поплавок перемещается вверх и вниз. Масло движется по трубке снизу вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Положение поплавка фиксируется переключающимся контактом. Поплавок возвращается на место пружиной.
На корпусе расположено смотровое окно, на которое нанесены деления, соответствующие диапазону измерений. Скорость потока определяется по положению метки на поплавке относительно делений шкалы.

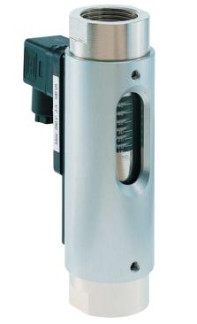

Внешний вид ротаметров DKG-1/8
| Диапазон измерений объемного расхода жидкостей, л/мин | от 2 до 8 |
| Пределы допускаемой приведенной погрешности измерений, % | 10,0 |
| Рабочее давление измеряемой среды, МПа | 1 |
| Перепад давлений, кПа | от 0,2 до 4 |
| Условный диаметр Ду, мм | 12,7 |
| Температура измеряемой среды, оС | до плюс 120 |
| Температура окружающего воздуха, оС | от минус 20 до плюс 120 |
| Плотность рабочей среды, кг/дм3 | 0,9 |
| Диапазон вязкости рабочей среды, сСт | От 30 до 900 |
| Напряжение питания (постоянного тока) не более, В | 250 |
| Г абаритные размеры не более, мм | 158*77*41 |
| Масса не более, г | 850 |
наносится на шильдик методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Ротаметр - 1 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
осуществляется по документу ГОСТ 8.122-99 «Ротаметры. Методика поверки».
Основное поверочное оборудование:
Манометр типа МО класса точности 0,15 с верхним пределом измерений 0,16 МПа (1,6 кгс/см2) по ГОСТ 22520.
Манометр с верхним пределом измерений 0,16 МПа (1,6 кгс/см2) класса точности не ниже
1,0 для контроля давления воздуха питания по ГОСТ 2405.
Фильтр воздуха ФВ-1,6 по ОСТ 25.1295.
Стабилизатор давления воздуха СДВ-1,6 по ОСТ 25.1295.
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к ротаметрам DKG-1/8
Техническая документация фирмы-изготовителя.
осуществление торговли и товарообменных операций.
