Сигнализаторы газовые Sicurgas мод. Sicurgas P11, Sicurgas P12, Sicurgas P21, Sicurgas P22, 54531-13

Назначение

Сигнализаторы газовые Sicurgas модели Sicurgas Р11, Sicurgas Р12, Sicurgas Р21, Sicurgas Р22 (в дальнейшем - сигнализаторы) предназначены для непрерывных измерений концентрации горючих газов (природного по ГОСТ 5542-87 и сжиженного по ГОСТ 2044890) в воздухе взрывобезопасных зон производственных бытовых и жилых помещений и выдачи световой и звуковой сигнализации о превышении установленных пороговых значений.

Описание

Сигнализаторы Sicurgas представляют собой одноблочные одноканальные стационарные приборы непрерывного действия с встроенными датчиками и с диффузионным забором пробы контролируемой среды, оснащенные устройствами световой и звуковой сигнализации

Принцип действия сигнализаторов (модели Sicurgas P11/P12) полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента при изменении концентрации определяемого компонента в контролируемой среде.

Принцип действия сигнализаторов (модели Sicurgas P21/P22) термокаталитический. Каталитическое окисления горючих газов на чувствительных элементах датчиков сигнализаторов приводит к изменению его температуры и проводимости пропорциональное концентрации контролируемого компонента.

Модели Sicurgas P11 и Sicurgas P12 имеют один порог сигнализации.

Модели Sicurgas P21 и Sicurgas P22 имеют по два порога сигнализации «Порог 1» -предупредительный и «Порог 2» - аварийный, при превышении которого одновременно срабатывают световая и звуковая сигнализации, а также формируются соответствующие сигналы для управления газовым клапаном и внешними исполнительными устройствами.

Степень защиты корпуса сигнализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP 40 по ГОСТ 14254-96.

Концентрационные пороги срабатывания сигнализации о наличии в воздухе природного газа устанавливают в заводских условиях (модели Sicurgas P11, Sicurgas P21) по метану (СН4), а сжиженного газа (модели Sicurgas P12, Sicurgas P22) по пропану (С3Н8).

Модели Sicurgas P11/P12 соединяются с нормально закрытыми (НЗ) газовыми клапанами с ручным запуском. Модели Sicurgas P21/22 соединяютя с нормально открытыми (НО) газовыми клапанами с ручным запуском.

Внутреннее реле сигнализаторов может управлять любыми видами клапанов с ручным запуском на 220 В. Режимы работы реле сигнализаторов могут быть выбраны во время их установки по месту путем перемещения перемычки JP6 на печатной плате вниз (клапан НЗ с ручным запуском ) или вверх (клапан НО с ручным запуском).

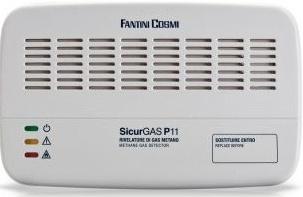

Общий вид сигнализаторов представлен на рис. 1

1-Д.Ч им f lDinML

Рис. 1 Общий вид сигнализатора

Программное обеспечение

Сигнанализаторы имеют встроенное программное обеспечение (далее - ПО). Основные функции программного обеспечения:

-    вычисление концентрации газа;

-    формирование команд управления световой и звуковой сигнализацией при превышении концентрационных порогов (для всех моделей) «Порог 1», (для моделей Sicurgas Р21/Р22 «Порог 2».

-    для моделей Sicurgas Р21/Р22 - управление работой релейных выходов . Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 3 Всего листов 5

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных. ПО не имеет общедоступного интерфейса для пользователя. Повлиять на изменение ПО или его удалить невозможно.

Технические характеристики

Порог срабатывания модели Sicurgas P11 по метану (СН4),

% НКПР    9 Порог срабатывания модели Sicurgas P12 по пропану (С3Н8):

% НКПР    10 Пороги срабатывания модели Sicurgas P21 по метану (СН4):

«Порог 1» срабатывание светового сигнала, % НКПР    6

«Порог 2» срабатывание светового и звукового сигнала, % НКПР    8 Пороги срабатывания модели Sicurgas P22 по пропану (С3Н8):

«Порог 1» срабатывание светового сигнала, % НКПР    7

«Порог2». срабатывание светового и звукового сигнала, % НКПР    10 Пределы допускаемой абсолютной погрешности срабатывания

сигнализации по метану (СН4) и пропану (С3Н8), % НКПР, не более    ± 1

Время срабатывания, с, не более    15

Потребляемая мощность, ВА, не более,    400

Масса сигнализатора кг. не более    0,3 Г абаритные размеры сигнализаторов, мм, не более

длина    138

ширина    86

высота    30

Срок службы датчиков, лет    4

У словия эксплуатации:

Напряжение питания переменного тока, В    220 +20/-33

Частота, Гц    50 ± 1

Температура окружающей и контролируемой среды, °С:    от 0 до плюс 40 Относительная влажность окружающей и контролируемой

среды, %    от 20 до 80 Атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 633 до 770)

Содержание неизмеряемых компонентов не должно превышать предельно допустимых концентраций (ПДК) ГОСТ 12.1.005-88.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на сигнализаторе методом трафаретной печати.

Комплектность

Комплектность поставки сигнанализатора должна соответствовать таблице 2. Таблица 2

Поверка

осуществляется по документу МП 54531-13 «Сигнализаторы газовые Sicurgas модели Sicurgas Р11, Sicurgas Р12, Sicurgas Р21, Sicurgas Р22 Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 10 июня 2013 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    ГСО-ПГС по ТУ 6-16-2956-92 (изм.7), в баллонах под давлением состава СН4-воздух (номера в Госреестре ГСО 3904-87, 3905-87), С3Н8 -воздух (номера в Госреестре ГСО 396887, 5323-90);

-    генератор газовых смесей ГГС-03-03.

Сведения о методах измерений

руководство по эксплуатации.

Нормативные документы, устанавливающие требования к сигнализаторам «Sicurgas»

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 12.2.007.0-75 «ССБТ. Изделия электрические. Общие требования безопасности». ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

ГОСТ 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования

Рекомендации к применению

- вне сферы государственного регулирования.
