| Номер в госреестре | 54532-13 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | APXA-370 |
| Изготовитель | "Horiba Ltd.", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 08.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы APXA - 370 предназначены для измерений массовой концентрации или объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), аммиака (NH3), оксида углерода (CO), озона (O3), метана (CH4), суммы углеводородов (СН) в пересчете на метан, суммы углеводородов за вычетом метана (НСН) в атмосферном воздухе.
Газоанализаторы APXA - 370 (далее - газоанализаторы) представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.
Газоанализаторы выпускаются нескольких модификаций, отличающихся обозначением и принципом действия, и приведены в таблице 1.
Таблица 1.
| Модификация | Определяемый компонент | Принцип действия |
| APMA-370 | CO | оптико-абсорбционный (в ИК области спектра) |
| APNA-370 | NO, NO2, Шх | хемилюминесцентный |
| APNA-370 NH3 | ^х, N^ | хемилюминесцентный с конвертером (CU-2) |
| APSA-370 | SO2 | флуоресцентный |
| APSA-370 H2S | H2S | флуоресцентный со встроенным конвертером (CU-1) |
| APSA-370 SO2/H2S | SO2, H2S | флуоресцентный со встроенным конвертером (CU-1) |
| APHA-370 | метан (CH4), сумма углеводородов (СН) в пересчете на метан, сумма углеводородов за вычетом метана ^CH) | пламенно-ионизационный |
| APОA-370 | O3 | оптико-абсорбционный (в УФ области спектра) |
Конструктивно газоанализатор выполнен в одном блоке (кроме модификации APNA-370 в варианте для определения NH3 где конвертер и анализатор располагаются в двух отдельных блоках).
На лицевой панели газоанализаторов расположены органы управления, сенсорный графический жидкокристаллический экран, разъем для карты памяти типа CF, корпус основного фильтра, служебный последовательный порт.
На задней панели газоанализаторов расположены последовательный порт ввода/вывода данных RS-232Q аналоговый выход 4-20 мА (опционально) и порт Ethernet.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода.
Газоанализаторы применяются только во взрывобезопасных помещениях.
В газоанализаторах предусмотрены возможность автоматической калибровки, автоматического определения диапазона измерения для аналогового выхода.

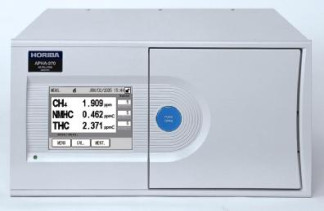

Внешний вид газоанализаторов представлен на рисунке 1.
Газоанализаторы имеют встроенное программное обеспечение APXA-370. Программное обеспечение осуществляет функции:
• выбор измерительного канала;
• расчет содержания определяемого компонента,
• отображение результатов измерений на ЖКИ дисплее газоанализатора;
• передачу результатов измерений по интерфейсу связи с ПК,
• контроль целостности программных кодов ПО, настроечных и калибровочных констант;
• контроль общих неисправностей (связь, конфигурация);
• контроль архивации измерений,
• контроль внешней связи (RS232Q Ethernet).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| APXA-370 | APXA-370 | P100087800^ | NA | NA |
| *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | ||||
Метрологические и технически характеристики
1. Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 3.
| Модификация | Определяемый компонент | Диапазоны измерений | Пределы допускаемой основной погрешности* | ||
| массовой концентрации, мг/м3 | объемной доли, млн-1 (ppm) | приведенной Y, % | относительной 5, % | ||
| APSA-370 APSA-370 SO2/H2S | Диоксид серы (SO2) | от 0 до 0,06 св. 0,06 до 6,0 | от 0 до 0,02 св.0,02 до 2,0 | ± 20 | ± 20 |
| APSA-370 H2S APSA-370 SO2/H2S | Сероводород (H2S) | от 0 до 0,008 св. 0,008 до 1,5 | от 0 до 0,005 св.0,005 до 1,0 | ± 20 | ± 20 |
| APNA-370 | Оксид азота (NO) | от 0 до 0,07 св. 0,07 до 4,0 | от 0 до 0,05 св. 0,05 до 3,0 | ± 20 | ± 20 |
| Диоксид азота (NO2) | от 0 до 0,10 св.0,10 до 6,0 | от 0 до 0,05 св. 0,05 до 3,0 | ± 20 | ± 20 | |
| APNA-370 APNA-370 NH3 | Сумма окислов азота ^Ох) в пересчете на NO | от 0 до 0,07 св. 0,07 до 4,0 | от 0 до 0,05 св. 0,05 до 3,0 | ± 20 | ± 20 |
| Сумма окислов азота ^Ох) в пересчете на NO2 | от 0 до 0,10 св.0,10 до 6,0 | от 0 до 0,05 св. 0,05 до 3,0 | ± 20 | ± 20 | |
| APNA-370 NH3 | Аммиак (NH3) | от 0 до 0,04 св. 0,04 до 2,5 | от 0 до 0,05 св. 0,05 до 3,0 | ± 20 | ± 20 |
| APMA-370 | Оксид углерода (CO) | от 0 до 3 св. 3 до 125 | от 0 до 2,5 св. 2,5 до 100 | ± 15 | ± 15 |
| APОA-370 | Озон (O3) | от 0 до 0,03 св. 0,03 до 2,0 | от 0 до 0,015 св. 0,015 до 1,0 | ± 15 | ± 15 |
| APHA-370 | Сумма углеводородов в пересчете на метан (ХСН), метан (СН4), сумма углеводородов за вычетом метана (ШСН) | от 0 до 3,6 св. 3,6 до 70 | от 0 до 5 св. 5 до 100 | ± 15 | ± 15 |
| Примечание: 1. *Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализатора поверочного нулевого газа с объемной долей определяемой примеси, не более, млн-1: - H2S - 0,0005 (генератор нулевого воздуха ZAG мод. ZAG7001); - NH3 - 0,005 (генератор нулевого воздуха ZAG мод. ZAG7001, генератор нулевого воздуха мод. 701); - СО - 0,1 (генератор нулевого воздуха утвержденного типа или азот особой чистоты по ТУ 2114-007-53373468-2008 марки 5,8). 2. Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89. | |||||
2. Предел допускаемой вариации показаний газоанализаторов: 0,3, в долях от пределов допускаемой основной погрешности.
Лист № 4 Всего листов 6
3. Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы:
0,3, в долях от пределов допускаемой основной погрешности.
4. Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С:
± 0,3, в долях от пределов допускаемой основной погрешности.
5. Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, указанных в п.13, в долях от пределов допускаемой основной погрешности, не более: 0,8
6. Время прогрева газоанализатора, ч, не более 3
7. Время установления показаний Т0,9, с, не более
APSA-370: по каналу SO2 - 120, по каналу H2S - 180;
APNA-370: по каналам NO, NO2 - 90; по каналу NH3 - 300;
APMA-370: по каналу СО - 50;
APОA-370: по каналу О3 - 75;
APHA-370: по каналу СН4 - 60.
8. Напряжение питания переменным током частотой (50 ± 1) Гц, В (230 ± 23)
9. Габаритные размеры газоанализатора, мм, не более
длина 430, ширина 550, высота 221
Габаритные размеры конвертора CU-2, мм, не более
длина 430, ширина 550, высота 310
10. Масса, кг, не более (для разных модификаций) 16 - 46
11. Потребляемая электрическая мощность, В А,
(максимальное значение) не более 240
12. Условия эксплуатации:
- диапазон температур окружающей среды, оС от 5 до 40
- относительная влажность окружающего воздуха: до 80 %
(без конденсации влаги)
- диапазон атмосферного давления, кПа от 84 до 106,7
13. Параметры и состав анализируемой газовой смеси:
- температура газовой смеси на входе газоанализатора, оС от 5 до 40
- диапазон объемного расхода газовой смеси на входе газоанализатора, (обеспечивается встроенным побудителем расхода), дм3/мин 0,6 - 1,6
- относительная влажность газовой смеси до 95 %
(без конденсации влаги)
- содержание неизмеряемых компонентов:
- не более максимально-разовой ПДК газов-загрязнителей атмосферы в соответствии с ГН 2.1.6.1338-03 (для всех модификаций кроме модификаций APSA-370 и APNA-370 с конвертером);
- не более верхнего значения диапазона измерений определяемых компонентов (для модификаций APSA-370 и APNA-370 с конвертером);
Примечание: сероорганические соединения (для модификации APSA-370 с конвертером по каналу измерений Н^) в анализируемой газовой пробе должны отсутствовать.
14. Средняя наработка на отказ 24000 ч (при доверительной вероятности Р=0,95)
15. Средний срок службы 10 лет
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели газоанализаторов.
Комплект поставки газоанализаторов APXA - 370 приведен в таблице 4.
Таблица 4.
| Обозначение | Наименование | Кол. |
| APXA - 370 | Газоанализатор* | 1 шт. |
| Сетевой кабель | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| МП-242-1530-2013 | Методика поверки | 1 экз. |
| Комплект фильтров (24 шт) | 2 комплекта | |
| Примечание: Модификация газоанализатора определяется при заказе | ||
осуществляется по документу МП-242-1530-2013 «Газоанализаторы APXA - 370. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2013 г. Основные средства поверки:
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси Н^/N^ SO2/N2, NO2/N2, NO/N2, NH3/N2, CO/N2, CH4/N2 в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - калибратор газовых смесей модели 146i (№ 46818 - 11 в Госреестре СИ РФ) для получения ПГС на основе озона; диапазон измерений от (0,05 - 5,0) млн-1, пределы допускаемой относительной погрешности воспроизведения объемной доли озона в ПГС ± 5 %.
- генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s. (№ 37681
08 в Госреестре СИ РФ).
- поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82.
Методика измерений приведена в документе «Газоанализаторы APXA - 370. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам APXA - 370
1. ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
2. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
3. Техническая документация фирмы - изготовителя.
