Модули синхронизации М.13-018-02 Назначение средства измерений
Модули синхронизации М.13-018-02 (далее - модули) предназначены для измерений частоты, напряжения, амплитуды переменного напряжения, разности фаз при включении генераторов на параллельную работу методом точной синхронизации.
Описание
Принцип действия модулей синхронизации основан на измерении и сравнении параметров работающей электрической сети и аналогичных параметров генератора, подключаемого для дальнейшей параллельной работы.
Модули обеспечивают прием двухпозиционных сигналов состояния высоковольтных выключателей объекта в виде замыкания контактов, рассчитанных на коммутацию силы тока до 27 мА при номинальном напряжении 24 В (четыре сигнала типа "сухой контакт") и выдачу команды на включение высоковольтного выключателя при допустимых значениях электрических параметров.
Модули представляют собой плату печатную Е2 в конструктиве 6U с лицевой панелью для индикации режимов с элементами крепления при установке в каркасе.
Конструкция модулей реализуется в обычном исполнении без корпуса.
Электропитание модулей осуществляется напряжением постоянного тока (24+6-4) В от двух сетей (основная и резервная).
Модули синхронизации предназначены для совместной работы по каналам Profibus-DP с устройством обработки информации в составе ПТК " Автонит".

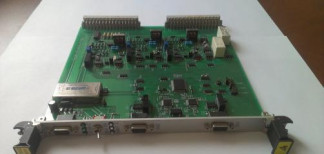

Фотография общего вида модулей синхронизации
Клеймо поверителя ставится специальной печатью красного цвета на печатную плату со стороны установки элементов на свободное место между разъемами модуля.
Наименование характеристик | Значение характеристик |
Диапазон измерений частоты напряжения сети и напряжения генератора, Гц | 40-60 |
Диапазон измерений амплитуды переменного напряжения сети и генератора, В | 25-125 |
Диапазон измерений разности фаз, градус | 0-360 |
Пределы допускаемой приведенной погрешности измерений частоты напряжения сети и напряжения генератора, % | ±0,1 |
Пределы допускаемой приведенной погрешности измерений амплитуды переменного напряжения сети и генератора, % | ±3,0 |
Пределы допускаемой приведенной погрешности измерений разности фаз, % | ±0,25 |
Потребляемая мощность, Вт, не более | 4,6 |
Средняя наработка на отказ, ч | 80000 |
Г абаритные размеры (ширина х высота х глубина), мм, не более | 20х265х260 |
Масса, кг, не более | 0,5 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | минус 25 до 60 95 % при 35 °С |
Знак утверждения типа
Знак утверждения типа наносится на плату печатную модуля ламинированной этикеткой и на титульный лист паспорта - типографским способом.
Комплектность
Модуль синхронизации М.13-018-02 1 шт.;
Руководство по эксплуатации ГВДИ.15.810.77-02 РЭ 1 экз.;
Методика поверки ГВДИ.15.810.77-02 МП 1 экз.;
Паспорт 1 экз.
Поверка
осуществляется по документу ГВДИ.15.810.77-02 МП «Модули синхронизации М.13.-018-02 Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева" в июне 2013 г.
Основные средства поверки:
Прибор для измерения показателей качества электрической энергии и электроэнергетических величин «Энерготестер ПКЭ», относительная погрешность измерений напряжения ±[0.1+0.01((ин/и)-1)]%; абсолютная погрешность измерений фазового угла ±0,1 градус, абсолютная погрешность измерений частоты ±0,01 Гц.
Сведения о методах измерений
изложены в Руководстве по эксплуатации ГВДИ.15.810.77-02 РЭ.
Нормативные и технические документы, устанавливающие требования к модулям синхронизации М.13-018-02
ГОСТ 22261 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.648-08 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1*10-2 - 2*109 Гц.
МИ 1949-88 ГСИ Государственная поверочная схема для средств измерений фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1*10-2 - 2*107 Гц.
Технические условия ТУ 4217-112-11156366-2012.
Рекомендации к применению
вне сферы деятельности государственного регулирования обеспечения единства измерений
