Радиозонды малогабаритные МРЗ-Н1, 54541-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Радиозонды малогабаритные МРЗ-Н1 Назначение средства измерений

Радиозонды малогабаритные МРЗ-Н1 (далее - радиозонды) предназначены для измерения температуры и относительной влажности окружающего воздуха, определения координат и скорости движения радиозонда по сигналам спутниковой радионавигационной системы (СРНС) ГЛОНАСС и (или) GPS, преобразования полученной информации в информационные пакеты и передачи их по цифровому радиоканалу на базовую станцию (БС) слежения.

Описание

Принцип действия радиозонда основан на измерении датчиками температуры и влажности соответственно температуры и относительной влажности окружающего воздуха, преобразовании полученной информации в информационные пакеты, которые передаются по цифровому радиоканалу на БС слежения.

Конструктивно радиозонд состоит из нескольких функциональных узлов: блока датчиков, радиоблока (включает в себя базовый модуль, модуль передатчика и навигационный модуль ГЛОНАСС/GPS), батареи, корпуса, крышки и киперной ленты для обвязки и подвешивания радиозонда.

Информация о метеорологических параметрах атмосферы, времени измерения и координатах радиозонда содержится в радиотелеметрическом сигнале, представляющем из себя пакет цифровых данных, который передается без изменений в течение 2 с, формируя кадр телеметрического сообщения. В следующем кадре телеметрическая информация обновляется. В одном кадре содержится информация о всех измеряемых параметрах. Координатнотелеметрическая информация накапливается в течение двух секунд, усредняется и передается на БС в течение последующих двух секунд.

Сигнал имеет частоту заполнения, которая называется несущей. Информация передается со скоростью 2400 бод и представляет собой импульсы частотно манипулированного сигнала. В процессе работы частота следования этих импульсов принимает два значения отличающихся на величину девиации.

Радиозонды предназначены для работы в составе системы радиозондирования атмосферы "Полюс".

Радиозонды выпускаются в двух исполнениях: с навигационным модулем ГЛОНАСС/GPS, с навигационным модулем GPS.

Радиозонд является аэрологическим прибором разового действия, который поднимается в атмосферу на газонаполненной оболочке.

Общий вид радиозондов представлен на рисунке 1.

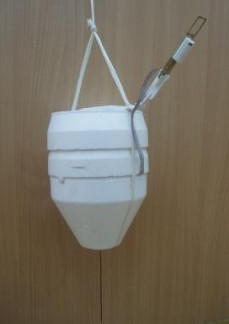

Рисунок 1 - Фотография общего вида радиозонда

Программное обеспечение

Идентификационные данные встроенного программного обеспечения радиозондов указаны в таблицах 1, 2.

Таблица 1 - Идентификационные данные встроенного программного обеспечения радиозондов (исполнение с навигационным модулем ГЛОНАСС/GPS)

Таблица 2 - Идентификационные данные встроенного программного обеспечения радиозондов (исполнение с навигационным модулем GPS)_

Уровень защиты встроенного программного обеспечения радиозондов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Диапазон измерений температуры, °С

Диапазон измерений относительной влажности, %

от минус 90 до плюс 50 от 0 до 100

±0,6

Пределы допускаемой абсолютной погрешности температуры, °С

при измерении

Пределы допускаемой абсолютной относительной влажности, %:

погрешности при измерении

-    в диапазоне измерений от 0 до 10 %

±8

±5

±8

±1

±0,5

±7,5

±4,7

±7,5

±0,5

-    в диапазоне измерений от 10 до 90 %

-    в диапазоне измерений от 90 до 100 %

Пределы допускаемой основной относительной радиоблока, %

погрешности ИП

Пределы допускаемой абсолютной погрешности датчика температуры, Пределы допускаемой абсолютной погрешности датчика влажности, %:

°С

-    в диапазоне измерений от 0 до 10 %

-    в диапазоне измерений от 10 до 90 %

-    в диапазоне измерений от 90 до 100 %

Пределы допускаемой основной приведенной погрешности АЦП радиоблока, %

Пределы допускаемой дополнительной относительной погрешности ИП радиоблока, вызванной отклонением напряжения питания от номинального, %

±0,05

±1,5

±1,5

±0,05

±0,1

±0,1

от 400,2 до 406 100 ±2

ЧИМ

от 2 до 2,5

1-10-3

2400±1

20

минус 50 минус 60 от 2,7 до 5,5

Пределы допускаемой дополнительной относительной погрешности ИП радиоблока, вызванной изменением температуры внутри радиоблока, % Пределы допускаемой дополнительной относительной погрешности ИП радиоблока, вызванной воздействием повышенной влажности, %

Пределы допускаемой дополнительной приведенной погрешности АЦП радиоблока, вызванной отклонением напряжения питания от номинального, %

Пределы допускаемой дополнительной приведенной погрешности АЦП радиоблока, вызванной изменением температуры внутри радиоблока, % Пределы допускаемой дополнительной приведенной погрешности АЦП радиоблока, вызванной воздействием повышенной влажности, % Параметры несущей частоты излучения передатчика радиозонда:

-    диапазон перестройки, МГц

-    канальный шаг перестройки, кГц

-    отклонение от номинального значения, кГц Параметры модуляции несущей частоты передатчика:

-    вид модуляции

-    девиация частоты, кГц

Плотность потока энергии излучения передатчика радиозонда,

Вт/м2, не менее

Скорость передачи данных, бод

Ширина полосы частоты излучения передатчика радиозонда по уровню минус 30 дБ, кГц, не более

Уровень побочных излучений относительно немодулированной несущей:

-    на частотах второй и третьей гармоники, дБ, не более

-    на частотах гармоник выше третьей, дБ, не более Напряжение питания, В

Ток потребления, мА, не более

Габаритные размеры (длина х ширина х высота), мм, не более Масса полетная, кг, не более Условия эксплуатации:

450

300х150х320

0,4

от минус 90 до плюс 50 от 0 до 100 от 0,2 до 110 50

2

2

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Ресурс работы, ч, не менее

Продолжительность непрерывной работы с момента подключения батареи

ч, не менее

Срок сохраняемости без батареи, лет, не менее

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта - типографским способом.

Комплектность

Поверка

осуществляется по документу МП 40-221-2013 «ГСИ. Радиозонды малогабаритные МРЗ-Н1. Методика поверки», утвержденному ФГУП «УНИИМ» 22.07.2013 г.

Эталоны, применяемые при поверке:

-    Термометр сопротивления платиновый вибропрочный ПТСВ-2-3, диапазон измерений от минус 200 до плюс 200 °С, 3 разряд.

-    Измеритель температуры прецизионный многоканальный МИТ 8.15, диапазон измерений от минус 200 до плюс 500 °С, пределы допускаемой абсолютной погрешности ±(0,001 + 310-6t) °С.

-    Гигрометр Rotronic, диапазон измерений относительной влажности (0-100) %, погрешность ± 1,0 %.

-    Мультиметр 34401 А, диапазон измерений напряжения до 1000 В, погрешность

± 0,03 %.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации «Радиозонды малогабаритные МРЗ-Н1. Руководство по эксплуатации. ШЛИГ.405543.004 РЭ».

Нормативные и технические документы, распространяющиеся на радиозонды малогабаритные МРЗ-Н1

1    ГОСТ 8.558-2009    ГСИ. Государственная поверочная схема для средств

измерений температуры

2    ШЛИГ.405543.004 ТУ    Радиозонды малогабаритные МРЗ-Н1. Технические

условия

Рекомендации к применению

Осуществление деятельности в области гидрометеорологии.
