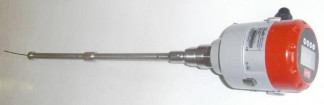

Уровнемеры AKS 4100, 54547-13

Назначение

Уровнемеры AKS 4100 предназначены для измерения уровня различных жидких хладагентов в разнообразных холодильных системах.

Описание

Принцип действия уровнемеров AKS 4100 состоит в следующем: передатчик уровнемера излучает импульсы по частично погруженному в измеряемую среду волноводу. Часть энергии излученных импульсов отражается от поверхности среды и от поверхности раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник уровнемера. Уровнемер по времени задержки отраженных импульсов относительно излученных измеряет расстояние до поверхности среды, а также до поверхности раздела жидкостей. Уровень среды, уровень поверхности раздела жидкостей вычисляются как разность базовой высоты резервуара и измеренных расстояний.

Уровнемеры AKS 4100 имеют исполнения с коаксиальными и тросовыми волноводами. Исполнение с тросовым волноводом требует меньше свободного пространства для монтажа и обслуживания уровнемера над местом его установки. По индивидуальному заказу уровнемер может быть оснащен интерфейсом «человек-машина».

Уровнемер AKS 4100 обеспечивает отображение информации о текущих значениях уровня и выдачу измеренных значений уровня в аналоговом виде (4...20 мА) или визуально с использованием интерфейса «человек-машина».

Программное обеспечение

Программное обеспечение уровнемера AKS 4100 выполняет функции вычисления уровня жидкости, передачи измеренных и вычисленных значений. Программное обеспечение состоит из двух частей - базовое программное обеспечение и настраиваемое программное обеспечение. К базовому программному обеспечению относятся функции вычисления и измерения уровня жидкости, вывод информации на интерфейс «человек-машина». К настраиваемому программному обеспечению относятся ввод свойств среды, измеряемые величины (длина зонда, тип зонда), тип измерения (расстояние/уровень) и проверка исходящего сигнала.

Класс защиты программного обеспечения «С» по МИ 3286-2010.

*- для уровнемера с интерфейсом «человек-машина»

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист паспорта.

Комплектность

Поверка

осуществляется по документу МП 54547-13 «Уровнемеры AKS 4100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.

Основное поверочное оборудование:

-    поверочные установки с диапазоном измерений от 0,01 до 5 м, с погрешностью не более ±3мм;

-    мультиметр с диапазоном измерения напряжения (пост.ток):100 мВ. . .100 В, погрешность измерения напряжения (пост. ток) ±0,69 мкВ; диапазон измерения переменного тока:100 мкА. . .100 мА, погрешность измерения тока ±0,4мкА;

-    рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98, диапазон измерения

0.01..    . .10 м;

-    термометр с ценой деления 0,1°С по ГОСТ 13646-68;

-    измеритель влажности и температуры с диапазоном измерения влажности от 0 до 98%, предел абсолютной погрешности ± 2,0% и с диапазоном измерения температуры от 0 до 100 °С, предел абсолютной погрешности ± 0,2 °С.

Сведения о методах измерений

изложены в руководстве по эксплуатации на «Уровнемер AKS 4100 (торговая марка «Danfoss»).

Нормативные и технические документы, устанавливающие требования к уровнемерам AKS 4100

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.ГОСТ    28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

3.ГОСТ    Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».

4.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
