| Номер в госреестре | 54548-13 |
| Наименование СИ | Анализаторы калибровочные |
| Обозначение типа СИ | Citrex H4 |
| Изготовитель | "IMT Analytics AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 31.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы калибровочные Citrex H4 (далее анализаторы) предназначены для измерений давления, расхода, объема, объемной доли кислорода, атмосферного давления и температуры при тестировании, калибровке и проверки основных функций применяемых в медицине аппаратов ингаляционного наркоза и искусственной вентиляции легких.
Анализаторы представляют собой портативные приборы со специальными режимами для измерения параметров работы аппаратов ингаляционного наркоза и искусственной вентиляции легких (далее аппараты ИН и ИВЛ).
Установка режимов и параметров работы анализаторов осуществляется с помощью кнопок на лицевой панели модуля управления и индикации и нажатием на активные области сенсорного дисплея. Результаты измерений и параметры режимов работы выводятся на дисплей анализатора.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются к тестовому легкому и аппаратам ИН и ИВЛ с помощью комплекта принадлежностей.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы через канал потока или разъем высокого давления, расположенные на его задней панели, подключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение расхода и объема, воспроизводимых аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через канал потока к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и ИВЛ, выполняется с помощью датчика кислорода, подключаемого к измерительной ячейке на верхней панели анализаторов.
При тестировании, калибровке и проверки работы аппаратов ИН и ИВЛ анализаторы непрерывно измеряют атмосферное давление и температуру с помощью встроенных датчиков атмосферного давления и температуры.
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины, поступающего в измерительный преобразователь, в выходной сигнал, пропорциональный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен выбор единиц измерения.
Для связи с компьютером и печати данных результатов измерений используются карта microSD, интерфейсы аналогового выхода, RS-232, USB, Ethernet.
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется путем вывода на дисплей анализаторов на информационном экране номера версии программного обеспечения.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| «CITREX» | «CITREX H4» | 3.1.000 | Недоступен, вследствие защиты встроенного ПО от чтения и записи |
Анализатор имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

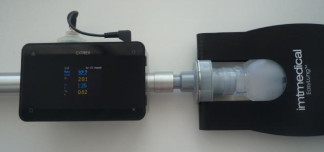

Фотография общего вида представлена на рисунке 1.
| № п/п | Наименование характеристики | Значение характеристики |
| 1 | 2 | 3 |
| 1 | Диапазон показаний низкого давления, кПа | от минус 5 до плюс 15 |
| 2 | Пределы допускаемой погрешности при измерении низкого давления: - абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа - приведенной в диапазонах давления от минус 5 до минус 1,5 кПа и от 1,5 до 15 кПа, % | ±0,01 ±0,5 |
| 1 | 2 | 3 |
| 3 | Диапазон показаний высокого давления, кПа | от 0 до 1000 |
| 4 | Пределы допускаемой погрешности при измерении высокого давления: - абсолютной в диапазоне давлений от 0 до 100 кПа, кПа - приведенной в диапазоне давления от 100 до 1000 кПа, % | ±1,0 ±1,0 |
| 5 | Диапазон показаний расхода, дм3/мин | от минус 300 до плюс 300 |
| 6 | Пределы допускаемой погрешности при измерении расхода: - абсолютной в диапазоне расхода от минус 5 до плюс 5 дм3/мин, дм3/мин - приведенной в диапазоне расхода от минус 300 до минус 5 дм3/мин и от 5 до 300 дм3/мин, % | ±0,02 ±1,0 |
| 7 | Диапазон показаний объема, дм3 | от минус 10 до плюс 10 |
| 8 | Пределы допускаемой погрешности при измерении объема: - абсолютной в диапазоне объема от минус 1 до плюс 1 дм , 3 дм - относительной в диапазоне объема от минус 10 до 33 минус 1 дм и от 1 до 10 дм , % | ±0,02 ±2,0 |
| 9 | Диапазон показаний объемной доли кислорода, % | от 0 до 100 |
| 10 | Пределы допускаемой приведенной погрешности при измерении объемной доли кислорода, % | ±1,0 |
| 1 | Диапазон показаний атмосферного давления, кПа | от 80 до 120 |
| 11 | Пределы допускаемой приведенной погрешности при измерении атмосферного давления, % | ±1,0 |
| 12 | Диапазон показаний температуры, °С | от 0 до 50 |
| 13 | Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±0,5 |
| 14 | Напряжение питания от сети переменного тока, В | от 100 до 240 |
| 15 | Габаритные размеры, мм, не более | 114х60х70 |
| 16 | Масса, кг, не более | 0,4 |
наносится на табличку, расположенную на задней панели анализатора в виде наклейки.
| Наименование | Количество |
| Анализатор калибровочный Citrex H4 | 1 |
| Датчик кислорода | 1 |
| Кабель датчика кислорода | 1 |
| Заглушка кислородной ячейки | 1 |
| Бактериальный фильтр | 1 |
| Трубка подачи алюминиевая | 1 |
| Набор адаптеров (11 предметов) | 1 |
| Трубка силиконовая | 1 |
| Сетевой адаптер | 1 |
| Вилка сетевого адаптера | 1 |
| Набор MicroSD 4GB multi | 1 |
| Кабель USB | 1 |
| Тестовое легкое EasyLung | 1 |
| Сумка для переноски и хранения | 1 |
| Инструкция по эксплуатации Citrex H4 | 1 |
осуществляется по документу МП 54548-13 «Анализаторы калибровочные Citrex H4. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 15.05.2013 г.
При поверке используются следующие основные средства поверки
| № п/п | Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | Калибратор многофункциональный MC2-R | 0-10 кПа ±40 кПа -100.. .+200 кПа -100.. .+2000 кПа 80-120 кПа | ±(0,015 %П+0,025 %ВПИ) ±(0,015 %П+0,02 %ВПИ) ±(0,015 %П+0,01 %ВПИ) ±(0,035 %ВПИ) ±0,03 кПа |
| 2 | Установка поверочная для счетчиков газа УПС-7,5 | 0,004-400 дм3 | ±0,5 % |
| 3 | Стенд для поверки спирометров СПС-02 | 1,8-90 дм3/мин 90-900 дм3/мин | ±0,008 дм3/мин ±0,26 % |
| 4 | ПГС в баллонах: азот нулевой воздух нулевой, кислород ОСЧ | Объемная доля О2 0,001 % 20,9 % 99,999 % | ±0,5 % ±0,001 % |
| 5 | Камера климатическая MHU-225 CSSA | -70...+100 °С | точность поддержания ±0,3 °С |
| 6 | Термометр сопротивления платиновый ПТС-10 | 0-250 °С | 1 разряд |
| 7 | Измеритель-регулятор температуры многоканальный прецизионный МИТ8.10М | -200.. .+500 °С | ±(0,0035+10-5t) °С |
В соответствии с документом «Анализатор калибровочный Citrex H4. Инструкция по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Анализаторам калибровочным Citrex H4
Техническая документация изготовителя «Анализатор калибровочный Citrex H4. Инструкция по эксплуатации».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (при тестировании, калибровке и проверке основных функций аппаратов ингаляционного наркоза и искусственной вентиляции легких).
