| Номер в госреестре | 54551-13 |
| Наименование СИ | Колонки топливораздаточные, колонки топливораздаточные комбинированные |
| Обозначение типа СИ | SK700-2/AdBlue, SK700-2/AdBlueЕх; SK700-2+AdBlueEx |
| Изготовитель | "Gilbarco GmbH", Германия; Фирма "Gilbarco GmbH & Co. KG", Германия (срок свидетельства: 16.08.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 06.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

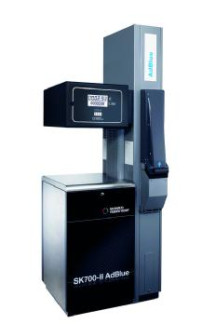

Колонки топливораздаточные SK700-2/AdB1ue, SK700-2/AdB1ueEx предназначены для измерений объёма присадки к дизельному топливу на основе водных растворов мочевины (торговых марок AdBlue, DEF и других) при выдаче его в топливные баки транспортных средств.
Колонки топливораздаточные комбинированные SK700-2+AdBlueEx предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) и объёма присадки к дизельному топливу на основе водных растворов мочевины (торговых марок AdBlue, DEF и других) при выдаче его в топливные баки транспортных средств.
Принцип работы колонок топливораздаточных комбинированных SK700-2+AdB1ueЕх (колонок топливораздаточных SK700-2/AdBlue, SK700-2/AdBlueEx) состоит в следующем: топливо (жидкость) из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся в счётчик поршневой или объёмно-шнековый (расходомер массовый кориолисовый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.
Информация о количестве топлива (жидкости), прошедшее через счётчик (расходомер), поступает в электронно-вычислительное устройство колонок. На цифровом табло колонки отображается количество отпущенного топлива (жидкости), его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объёма топлива (жидкости) в положение нуля производится автоматически при снятии раздаточного крана.
Основными элементами колонок топливораздаточных SK700-2/AdBlue, SK700-2/AdB1ueЕх являются:
- расходомер массовый LPGmass фирмы «Endress+Hauser Flowtec AG», Швейцария (в госреестре средств измерений №37965-08);
- электронно-вычислительное устройство Sаndpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Г ермания;
- раздаточный рукав с краном.
Основными элементами колонок топливораздаточных комбинированных SK700-2+AdBlueEx являются:
- счётчик (измеритель объёма) поршневого типа С+ или V+, либо объёмно-шнековый счётчик типа Ecometer;
- электронно-вычислительное устройство Sаndpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Германия;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
- датчик импульсов 01-04 производства фирмы «Eltomatic», Дания или SK700 или SK700 IS фирмы «Gilbarco GmbH & Co. KG», Германия, или M11128 (SIP) или 140861632 (ILV) или M0140893503;
- раздаточный рукав с краном.
В зависимости от комплектации колонки могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными
информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки могут быть оснащены модулем температурной компенсации (АТС) производства фирмы “Gilbarco Inc.” или “Gilbarco GmbH & CO. KG”, что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.
Исполнение колонок топливораздаточных SK700-2/AdBlueEx в отличие от SK700-2/AdBlue является взрывозащищённым.
Колонки топливораздаточные SK700-2/AdBlue, SK700-2/AdBlueEx выпускаются без встроенного насоса, применяется погружной насос в резервуаре. Давление жидкости на входе колонки должно быть не менее 0,2 МПа.
Колонки топливораздаточные комбинированные SK700-2+AdBlueEx выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 0,2 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Схемы пломбировки электронного блока, расходомера, счётчиков колонок топливораздаточных SK700-2/AdBlue, SK700-2/AdBlueEx, колонок топливораздаточных комбинированных SK700-2+AdBlueEx приведены на рисунке 1.
Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива (жидкости), управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения колонок топливораздаточных SK700-2/AdBlue, SK700-2/AdBlueЕх, колонок топливораздаточных комбинированных SK700-2+AdBlueEx от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Лист № 4 Всего листов 5
Таблица 1- Идентификационные данные программного обеспечения_
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программный код для вычислительного устройства Е101 | SW E101 | Не ниже 29-04-05E | 4FE0 | CRC16 |
Таблица 2
| Наименование параметра | Значение |
| Номинальный расход топлива, л/мин | 40; 70; 130 |
| Наименьший расход топлива, л/мин | 5; 5; 10 |
| Минимальная доза выдачи топлива, л | 0 5 |
| Пределы допускаемой основной относительной погрешности измерений объема топлива при температуре окружающей среды (20 ± 5) °С, % - при номинальном расходе - при наименьшем расходе | ± 0,25 ± 0,4 |
| Пределы допускаемой дополнительной относительной погрешности измерений объема топлива при температуре, отличной от (20 ± 5) °С, в пределах температур окружающей среды и топлива от минус 40 °С до плюс 55 °С, % | ± 0,25 |
| Напряжение электропитания, В | +10% +10% 220 -15 % , 380 -15 % |
| Потребляемая мощность, кВт, не более | 4,5 |
| Масса, кг, не более | 765 |
| Габаритные размеры, мм, не более | 2195 х 580 х 1970 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 100 от 84,0 до 106,7 от минус 40 до плюс 55 |
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Колонка | 1 шт. |
| Раздаточный рукав с краном | по заказу |
| Руководство по эксплуатации | 1 экз. |
| Запасные части и принадлежности | по заказу |
В колонках реализован прямой метод непосредственной оценки объёма жидкости объёмным счётчиком или расходомером массовым кориолисовым, проходящего через колонку, в единицах объёма.
осуществляется по документу: МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным SK700-2/AdBlue, 8К700-2М^В1иеЕх, колонкам топливораздаточным комбинированным SK700-2+AdBlueEx
ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация «Gilbarco GmbH & Co. KG», Германия.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1545 |
| Поверителей | 23 |
| Актуальность данных | 18.09.2024 |
