Установки поверочные УЭПМ-АТ, 54558-13

Назначение

Установки поверочные УЭПМ-АТ предназначены для хранения и передачи единиц массового расхода и массы протекающей жидкости.

Описание

Принцип работы установок поверочных УЭПМ-АТ основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости счетчиком-расходомером массовым.

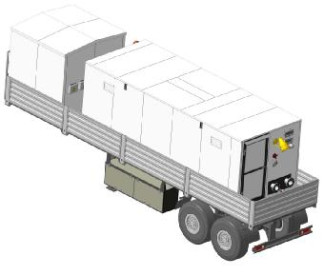

Установки поверочные УЭПМ-АТ представляют собой мобильный комплекс на базе автомобильного полуприцепа с повышенной проходимостью, состоящий из технологического и аппаратного блок-боксов.

Измеряемая среда по входному трубопроводу поступает в технологический блок-бокс, состоящий из блока измерительных линий, технологического и дренажного трубопроводов, узла подключения и жизнеобеспечения (освещения, естественной вентиляции, сигнализаций загазованности и пожара).

В состав блока измерительных линий входят: входной и выходной коллекторы; измерительные линии со счетчиками-расходомерами массовыми Micro Motion (Госреестр № 45115-10), датчиками температуры, преобразователями давления, манометрами показывающими, термометрами лабораторными; закрытая дренажная система и запорная арматура.

В состав узла подключения входят: запорная арматура, технологические подключения установки поверочной УЭПМ-АТ с объектом измерений, закрытая дренажная система.

Подключение установки поверочной УЭПМ-АТ к объекту измерения осуществляется через фланцы на входном и выходном коллекторах, присоединительные рукава и переходники.

Аппаратный блок-бокс состоит из системы обработки информации, системы жизнеобеспечения и рабочего места.

В состав системы обработки информации входят: вторичная аппаратура средств измерений, контроллер измерительный АТ-8000 (Госреестр № 42676-09), персональный компьютер с программным обеспечением.

1    - наименование;

2    - максимальный измеряемый расход, т/ч;

Программное обеспечение

установок поверочных УЭПМ-АТ автономное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, формирование отчётов измерений, управление процессом измерений и передачу результатов измерений в компьютерную сеть.

Идентификационные данные программного обеспечения установок поверочных УЭПМ-АТ приведены в таблице:_

Уровень защиты программного обеспечения установок поверочных УЭПМ-АТ от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства защиты файлов и баз данных). Изменение и удаление информации с помощью команд интерфейса невозможно.

Лист № 3 Всего листов 4

Программное обеспечение не влияет на метрологические характеристики установок поверочных УЭПМ-АТ.

Технические характеристики

Диапазон воспроизводимых расходов, т/ч    от 0,8 до 600

Пределы допускаемой относительной погрешности установок

при измерении массы и массового расхода, %, равны    ± 0,11

Диаметр условного прохода поверяемых приборов, мм    от 25 до 200

Количество одновременно поверяемых приборов, шт.    1

Измеряемая среда: нефть, нефтепродукты, промышленные жидкости, вода с параметрами:

-    плотность, кг/м , не более    1200

-    кинематическая вязкость, сСт, не более    1000

-    температура, оС    от минус 10 до плюс 70

-    давление, МПа, не более    4,0 Габаритные размеры, мм, не более 12000x2500x4000 Масса, кг, не более 23000 Напряжение питания, В 380 ± 38/220 ±22 Частота, Гц 50 ± 1 Потребляемая мощность, В А, не более 3000

Условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 50 до плюс 50

-    относительная влажность окружающего воздуха, %    от 30 до 80

-    атмосферное давление, кПа    от 86 до 107 Средний срок службы установки, лет, не менее 10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на технологическом блоке установки поверочной УЭПМ-АТ, методом гравирования и в верхней части по центру титульного листа паспорта типографским способом.

Комплектность

-    Установка поверочная УЭПМ-АТ - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Паспорт - 1 экз.

-    Методика поверки - 1 экз.;

-    Эксплуатационная документация на составные части установки - 1 комплект.

Поверка

осуществляется по документу МП 0064-1-2013 «Инструкция. ГСИ. Установки поверочные УЭПМ-АТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 30.05.2013 г. Средства поверки:

-    установка поверочная УПСЖ-АТ (Госреестр № 49020-12);

Сведения о методах измерений

Методика измерений описана в разделе «Методика измерений» руководства по эксплуатации установок поверочных УЭПМ-АТ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УЭПМ-АТ

1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

Лист № 4 Всего листов 4

2    ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 110-3 - 2103 кг/с»;

3    ТУ 4381-021-97304994-2013 «Установки поверочные УЭПМ-АТ. Технические условия».

Рекомендации к применению

-    в качестве рабочих эталонов при передаче единиц массы и массового расхода жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний измерительных систем, автоматизированных систем, установок налива и счетчиков жидкости на месте их эксплуатации;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
