| Номер в госреестре | 54559-13 |
| Наименование СИ | Инклинометры цифровые |
| Обозначение типа СИ | СМИК. БСГ |
| Изготовитель | ЗАО НИИ "СМИС", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 16.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54559-13 |
| Наименование СИ | Инклинометры цифровые |
| Обозначение типа СИ | СМИК. БСГ |
| Изготовитель | ЗАО НИИ "СМИС", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 16.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Инклинометры цифровые СМИК. БСГ (далее - инклинометры) предназначены для измерения углов наклона инженерных несущих конструкций зданий и сооружений.
Конструктивно инклинометр представляет собой 2-осевой датчик измерения углов наклона, который помещен в корпус и залит фиксирующим составом. На боковой поверхности корпуса имеется разъем для подключения электропитания и вывода измерительной информации.
Принцип действия датчика измерения углов наклона реализован на основе чувствительного элемента 2-осевого акселерометра. Чувствительным элементом является дифференциальный конденсатор. Дифференциальный конденсатор представляет собой консольную балку, которая выполнена в виде ряда попеременно распределенных емкостных электродов. Внутри дифференциального конденсатора находится гравиметрический маятник. Этот маятник отклоняется при воздействии на него силы тяжести или ускорения, что приводит к соответствующему изменению электрической емкости дифференциального конденсатора. Такие изменения емкости формируют на выходе чувствительного элемента аналоговые электрические сигналы. Выходной сигнал вначале фильтруется, а затем, с помощью специального программного обеспечения, преобразуется в цифровую 16-битовую форму, которая является отображением значений углов наклона.
В эксплуатации, конструкция инклинометра не предусматривает механических и электронных регулировок.

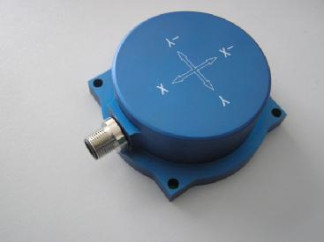

Общий вид инклинометра и место нанесения знака утверждения типа представлены на рисунке 1.
Всего листов 4
Инклинометр поставляется с программным обеспечением ПК ЛС СМИК, устанавливаемым на компьютер. Идентификационные данные программного обеспечения ПК ЛС СМИК приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифи кационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПК ЛС СМИК | Basis Core | 2.0.1.1545 | C0BAA465 | Вычисление контрольной суммы по алгоритму CRC32 |
| Программное | обеспечение ПК ЛС СМИК | разработано с | учетом требований | |
безопасности и исключения как несанкционированного, как случайного или непреднамеренного доступа, так и преднамеренных изменений. Программное обеспечение ПК ЛС СМИК имеет специальное средство защиты - электронный USB-ключ, что соответствует уровню «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010, так как программное обеспечение и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Метрологические и технические характеристики инклинометров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерения углов наклона: | от -30° до + 30° |
| Дискретность измерения углов наклона | 0,001° |
| Пределы допускаемой абсолютной погрешности | |
| измерения углов наклона | |
| (при доверительной вероятности 0,67): | |
| - в диапазоне от -2° до + 2° | ± 0,5' |
| - в диапазоне от -10° до + 10° | ± 1,2' |
| - в диапазоне от -20° до + 20° | ± 2,1' |
| - в диапазоне от -30° до + 30° | ± 3,0' |
| Электропитание: | Напряжение постоянного тока 24 В |
| Диапазон рабочих температур: | от -30 °С до +60 °С |
| Диапазон температуры хранения: | от -30 °С до +60 °С |
| Габаритные размеры (Д х Ш х В), не более: | (95 х 84 х 35) мм |
| Масса, не более: | 0,26 кг |
| Средний срок службы: | 10 лет |
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой либо методом гравировки на корпус инклинометра.
Комплектность инклинометра указана в таблице 3.
Таблица 3
| Комплект поставки | Количество, шт. |
| Инклинометр цифровой СМИК. БСГ | 1 |
| Транспортировочная упаковка | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт изделия | 1 |
| Кабель информационный для подключения, длина 2м | 1 |
| Крепежный комплект * | 1 |
| Установочное приспособление * | 1 |
| Программное обеспечение (ПО) на диске * | 1 |
| Защитный ключ USB ПО * | 1 |
| МП РТ 1863-2013 «Инклинометры цифровые СМИК. БСГ. Методика поверки» | 1 |
* - по заказу
осуществляется по документу МП РТ 1863-2013 «Инклинометры цифровые СМИК. БСГ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 23 мая 2013 г. Перечень основных средств поверки (эталонов), применяемых для поверки:
1. Квадрант оптический К0-10, ПГ ± 10".
Методика измерений инклинометром приведена в разделе «Использование по назначению» в документе «Инклинометр цифровой СМИК. БСГ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к инклинометрам цифровым СМИК. БСГ
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
2. ГОСТ Р 22.1.12-2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования»;
3. КЛБЕ.401262ТУ «Инклинометр цифровой СМИК. БСГ. Технические условия».
Лист № 4 Всего листов 4
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
