| Номер в госреестре | 54561-13 |
| Наименование СИ | Измерители цифровые многофункциональные |
| Обозначение типа СИ | VT200, AMI300 |
| Изготовитель | "KIMO Instruments", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 16.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители цифровые многофункциональные моделей VT200, AMI300 (далее по тексту - приборы) предназначены для измерений температуры различных сред, относительной влажности воздуха, скорости воздушного потока, разности давлений газов и атмосферного давления (AMI300). При применении сменного модуля «ток/напряжение» -для измерений выходных аналоговых сигналов постоянного тока и напряжения термопреобразователей и различных датчиков с унифицированным выходным сигналом.
Принцип действия приборов при измерении температуры термометров основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных термопреобразователей, пропорциональных измеряемой температуре.
Принцип измерения относительной влажности приборов основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.
Принцип действия приборов при измерении давления основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления, в электрический выходной сигнал.

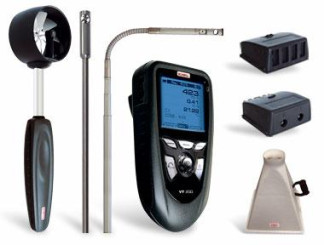

Приборы моделей VT200 и AMI300 являются портативными микропроцессорными приборами с возможностью накопления результатов измерений и отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и подключаемых к нему сменных датчиков температуры (термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) типов Pt100 по ГОСТ 6651-2009 (в т.ч. и беспроводных) и термоэлектрических преобразователей (термопар) с НСХ типов «K», «J», «T» по ГОСТ Р 8.585-2001), термоанемометрических («обогреваемая струна») и тахометрических («зонд-клыльчатка») сменных преобразователей скорости воздушного потока, а также модуля «ток/напряжение» для измерения выходных аналоговых сигналов постоянного тока и напряжения различных датчиков. Приборы модели AMI300 могут работать со сменными емкостными датчиками относительной влажности, а также с подключаемым модулем для измерения дифференциального давления MDP и модулем со встроенным зондом для измерений температуры, относительной влажности и атмосферного давления окружающего воздуха.
Приборы модели VT200 имеют следующие модификации VT200F, VT200H, VT200L, VT200P, VT200TP, VT200TF, а приборы модели AMI300 - AMI300, AMI300CLA, AMI300STD, AMI300PR0, AMI300CRF, AMI300SRF, AMI300PRF.
Модификации приборов различаются по типам подключаемых модулей и первичных преобразователей.
Приборы имеют специальный разъем для передачи результатов измерений для их последующей обработки в персональный компьютер.
О
ЕТТЛ
Программное обеспечение (ПО) приборов состоит из метрологически значимой встроенной части ПО, находящейся в микропроцессоре, размещенном внутри корпуса термометра, и не доступно для внешней модификации, а также внешнего, метрологически незначимого ПО «Datalogger-10», предназначенного для сохранения и обработки данных измерений из памяти прибора.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Лист № 3 Всего листов 9
Таблица 1 - Идентификационные данные программного обеспечения_
| Наименование программ-много обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения() | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для приборов модели VT200 (встроенная часть) | APP200-U18 11-05_V2-33.hex | 2.33 | 0x90BA75C0 | CRS32 |
| ПО для приборов модели AMI300 (встроенная часть) | AMI300-U17_11-05 v2-33.hex | 2.33 | 0xF8DFAD11 | CRS32 |
(*)---
( Примечание: и более поздние версии.
Основные технические характеристики приборов модели VT200 приведены в таблице 2. Таблица 2
| Параметры | VT200 |
| Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТС или ТП), °С - для типа «Pt100»: - для типа «К»: - для типа «J»: - для типа «Т»: | от минус 50 до плюс 250; от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400 |
| Пределы допускаемой погрешности ( ) в зависимости от типа НСХ первичного ТС или ТП): - для типа «Pt100»: - для типа «К»: - для типа «J»:' - для типа «T»: | ±(0,25 °С + 0,3 % (от измеряемого значения)); ±1,1 °С или ±0,4 % (от измеряемого значения) (берут большее значение); ±0,8 °С или ±0,4 %; ±0,5 °С или ±0,4 % |
| Конструктивное исполнение и тип подключаемого первичного термопреобразователя | ТС: сменный, в т.ч. беспроводной (Pt100 SMART PLUS), класс допуска «1/3 В» по ГОСТ 6651-2009; ТП: сменный, класс 1 по ГОСТ Р 8.585-2001 (ГОСТ 6616-94) |
| Диапазон измерений аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 0-20, 4-20; 0-2,5, 0-10 |
| Пределы допускаемой абсолютной погрешности канала измерений аналоговых электрических сигналов: - постоянного тока, мА - напряжения постоянного тока, В | ±0,01; ±0,002 (в диапазоне 0^2,5 В); ±0,01 (0^10 В) |
| Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометри-ческий: - преобразователь тахометрический диаметром 14 мм: - преобразователь тахометрический диаметром 70 мм: - преобразователь тахометрический диаметром 100 мм: | от 0,15 до 30; от 0,8 до 25; от 0,3 до 30; от 0,25 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометри-ческий: - в диапазоне от 0,15 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: - преобразователь тахометрический диаметром 14 мм: - в диапазоне от 0,8 до 3 м/с: - в диапазоне от 3,1 до 25 м/с: - преобразователь тахометрический диаметром 70 мм: - в диапазоне от 0,3 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: - преобразователь тахометрический диаметром 100 мм: - в диапазоне от 0,25 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % (от измеряемой величины) +0,03); ±(3 % +0,1) ±(3 % +0,13); ±(1 % +0,3) ±(3 % +0,1); ±(1 % +0,3) ±(3 % +0,1); ±(1 % +0,3) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В; 0,1 м/с; 0,01 м/с |
| Диапазон измерений температуры воздушного потока, °С | от минус 20 до плюс 80 |
| Пределы допускаемой погрешности канала измерений температуры воздушного потока, °С | ±(0,4 % +0,3); ±(0,3 % +0,25) (для термоанемометрического преобразователя) |
| Масса, г | 340 |
| Габаритные размеры, мм | 161,9x80,8x57,4 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR6) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
| Примечания: (*) - для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП - только для электронного блока. | |
Основные технические характеристики приборов модели AMI300 приведены в таблице 3. Таблица 3
| Параметры | AMI300 |
| Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТС или ТП), °С - для типа «Pt100»: - для типа «К»: - для типа «J»: - для типа «Т»: | от минус 50 до плюс 250; от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400 |
| Пределы допускаемой погрешности ( ) в зависимости от типа НСХ первичного ТС или ТП): - для типа «Pt100»: - для типа «К»: - для типа «J»:' - для типа «T»: | ±(0,25 °С + 0,3 % (от измеряемого значения)); ±1,1 °С или ±0,4 % (от измеряемого значения) (берут большее значение); ±0,8 °С или ±0,4 %; ±0,5 °С или ±0,4 % |
| Конструктивное исполнение и тип подключаемого первичного термопреобразователя | ТС: сменный, в т.ч. беспроводной (Pt100 SMART PLUS), класс допуска «1/3 В» по ГОСТ 6651-2009; ТП: сменный, класс 1 по ГОСТ Р 8.585-2001 (ГОСТ 6616-94) |
| Диапазон измерений аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 0-20, 4-20; 0-2,5, 0-10 |
| Пределы допускаемой абсолютной погрешности канала измерений аналоговых электрических сигналов: - постоянного тока, мА - напряжения постоянного тока, В | ±0,01; ±0,002 (в диапазоне 0-2,5 В); ±0,01 (0-10 В) |
| Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометри-ческий: - преобразователь тахометрический диаметром 14 мм: - преобразователь тахометрический диаметром 70 мм: - преобразователь тахометрический диаметром 100 мм: | от 0,15 до 30; от 0,8 до 25; от 0,3 до 30; от 0,25 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометри-ческий: - в диапазоне от 0,15 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: - преобразователь тахометрический диаметром 14 мм: - в диапазоне от 0,8 до 3 м/с: - в диапазоне от 3,1 до 25 м/с: - преобразователь тахометрический диаметром 70 мм: - в диапазоне от 0,3 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: - преобразователь тахометрический диаметром 100 мм: - в диапазоне от 0,3 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % (от измеряемой величины) +0,03); ±(3 % +0,1) ±(3 % +0,13); ±(1 % +0,3) ±(3 % +0,1); ±(1 % +0,3) ±(3 % +0,1); ±(1 % +0,3) |
| Диапазон измерений температуры воздушного потока, °С | от минус 20 до плюс 80 |
| Пределы допускаемой погрешности канала измерений температуры воздушного потока, °С | ±(0,4 % +0,3); ±(0,3 % +0,25) (для термоанемометрического преобразователя) |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре 18-28 °С), % | ±2,9 |
| Диапазон измерений температуры зонда «температура-влажность» и муль-тифункционального зонда, °С | от минус 20 до плюс 80; от минус 40 до плюс 180 (высокотемпературный зонд) |
| Пределы допускаемой погрешности канала измерений температуры с применением зонда «температура-влажность» и мультифункционального зонда (при температуре 18-28 °С), °С | ±(0,3 % +0,25) |
| Диапазон измерений дифференциального давления: | от минус 500 до плюс 500 Па; от минус 2500 до плюс 2500 Па; от минус 10000 до плюс 10000 Па; от минус 500 до плюс 500 мбар; от минус 2000 до плюс 2000 мбар |
| Диапазон измерений атмосферного давления, гПа: | от 800 до 1100 |
| Пределы допускаемой погрешности канала измерений дифференциального давления, в диапазоне: - от минус 500 до плюс 500 Па: - от минус 2500 до плюс 2500 Па: - от минус 10000 до плюс 10000 Па: - от минус 500 до плюс 500 мбар: - от минус 2000 до плюс 2000 мбар: | ±(0,2 % +2 Па); ±(0,2 % +2 Па); ±(0,2 % +10 Па); ±(0,2 % +0,5 мбар); ±(0,2 % +2 мбар) |
| Пределы допускаемой погрешности канала измерений атмосферного давления, гПа | ±3 гПа |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В; 0,1 м/с; 0,01 м/с; 0,1 Па; 1 Па; 0,1 мбар; 1 мбар |
| Масса, г | 380 |
| Габаритные размеры, мм | 172x85,4x57,1 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR6) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
| Примечания: (*) - для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП - только для электронного блока. | |
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
Комплектность
В комплект поставки входят:
| - прибор (серия и модель в соответствии с заказом) | - 1 шт. |
| - руководство по эксплуатации (на русском языке) | - 1 экз. |
| - методика поверки | - 1 экз. |
| - кейс для транспортировки | - 1 шт. |
По дополнительному заказу:
- чехол, сменные зонды (в т.ч. шарообразный зонд для измерения радиационной температуры внутри помещения), измерительные модули, программное обеспечение, защитный чехол с ремнем для переноски, телескопическая рукоятка.
осуществляется по документу Мп 54561-13 «Измерители цифровые многофункциональные моделей VT200, AMI300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», в марте 2013 г.
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;
Лист № 8 Всего листов 9
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
- сосуд Дьюара с азотом;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;
- компаратор напряжений Р3003 (с блоком калибратора тока ЕР3003), класс точности
0,0005;
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений относительной влажности от 5 до 98 %;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 % в диапазоне от 2 до 98 %;
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: 10.98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
- манометры грузопоршневые МП-2,5; МВП-2,5; МП-6; МП-60; КТ 0,02;
- манометр грузопоршневой МПА-15, КТ 0,01;
- эталонная аэродинамическая установка (стенд) с диапазоном воспроизведения скорости воздушного потока от 0,1 до 30 м/с и с метрологическими характеристиками согласно ГОСТ 8.542-86.
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерителям цифровым многофункциональным моделей VT200, AMI300
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тяго-напоромеры. Общие технические условия
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
