| Номер в госреестре | 54563-13 |
| Наименование СИ | Анализаторы размера частиц |
| Обозначение типа СИ | 90Plus/BI-MAS |
| Изготовитель | "Brookhaven Instruments Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 16.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы размера частиц 90Plus/BI-MAS (далее - анализатор) предназначены для измерений размеров ультрамелких частиц в жидкости.
Конструктивно анализаторы состоят из измерительного блока с кюветным отделением для размещения анализируемой пробы, набора кювет и компьютера. Допускается использование компьютера не из комплекта поставки анализатора.
Принцип работы анализаторов основан на методе динамического рассеяния, суть которого в определении размера дисперсных частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света. Частицы в жидкости, при зондировании их лазерным лучом, рассеивают свет, который собирается под углом 90 °С и регистрируется фотодетектором. Флуктуации интенсивности рассеяния, возникающие вследствие броуновского движения частиц, анализируются коррелятором. На основе полученной корреляционной функции, содержащей информацию о коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений представляются на компьютере в цифровом и графическом виде.

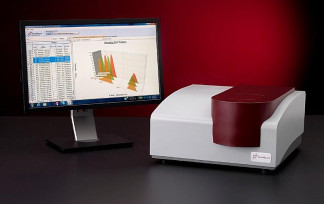

Внешний вид анализатора и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
1 и 2 - места пломбировки
Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа
Основные функции программного обеспечения ПО: управление, обработка, вычисление, представление и хранение результатов измерений. ПО разработано фирмой «Brookhaven Instruments Corporation» для операционной системы Microsoft Windows. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификации-онный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Particle Solutions | BIC Particle Sizing Software | 2.0. | 45a9c17d5d892 6085f6fed4206e 948e2 | MD5 |
ПО идентифицируется при подключении измерительного блока к компьютеру. Идентификационное наименование ПО отображается в главном меню, версия ПО -в диалоге информации о программе. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений размера частиц, нм | от 10 до 3000 |
| Пределы допускаемой относительной погрешности измерений размера частиц, % | ± 10 |
| Диапазон рабочих температур в кюветном отделении, °С | 5 до 75 |
| Пределы допускаемой абсолютной погрешности установки температуры, °С | ± 0,1 |
| Объем анализируемой пробы, мл | от 0,5 до 3 |
| Время измерений, мин, не более | 2 |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В | 220 ± 22 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 233 х 427 х 481 |
| Масса, кг, не более | 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 10 до 35 до 95 (без конденсации) от 84 до 106,7 |
Знак утверждения типа наносится на корпус измерительного блока анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность анализатора приведена в таблице 3. Таблица 3
| Наименование | Кол-во | Примечание |
| 1 Анализатор размера частиц 90Plus/BI-MAS в составе: | 1 | |
| - измерительный блок | ||
| - компьютер | 1 | По требованию заказчика |
| - набор кювет | 1 | |
| 2 Комплект сетевых кабелей | 1 | |
| 3 Кабель USB | 1 | |
Программное обеспечение | 1 | |
| 5 Руководство по эксплуатации | 1 | |
| 6 Методика поверки | 1 |
осуществляется по документу МП-640-0015-2-13 «Инструкция. Анализаторы размера частиц 90Plus/BI-MAS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 28.02.2013 г.
Основные средства поверки:
Государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ГВЭТ 163-1-2010, диапазон размеров частиц от 0,01 до 5 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ±5 %.
Измеритель температуры многоканальный прецизионный МИТ 8.03, диапазон измерений от 0 до 100 °С, пределы допускаемой абсолютной погрешности измерений ± 0,01 °С
В документе «Анализаторы размера частиц 90Plus/BI-MAS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц 90Plus/BI-MAS
- Техническая документация фирмы «Brookhaven Instruments Corporation», США;
- ГОСТ Р 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
