Осциллографы цифровые МОСЦ6, 54566-13

54566-13
Карточка СИ
Номер в госреестре 54566-13
Наименование СИ Осциллографы цифровые
Обозначение типа СИ МОСЦ6
Изготовитель Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград
Год регистрации 2013
Срок свидетельства 21.06.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые МОСЦ6 (далее - осциллографы) предназначены для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам.

Описание

Осциллограф выполнен в виде мезонинного модуля и представляет собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Осциллограф устанавливается на носитель мезонинных модулей и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) или стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяется информационно с управляющей ПЭВМ.

В качестве носителей мезонинов используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичный носитель мезонинов в составе информационных измерительных систем на основе магистрали VXIbus.

Принцип действия осциллографа основан на аналого-цифровом преобразовании мгновенных значений напряжения с целью наблюдения формы сигнала и измерения его параметров.

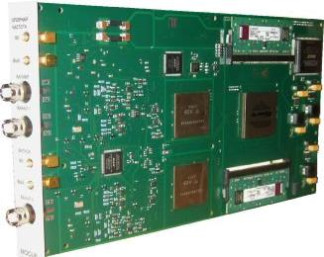

Внешний вид осциллографа с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Внешний вид устройств MezaBox и MezaBох\Battery 133W-hrs с установленным осциллографом и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 2, 3.

Внешний вид носителей мезонинных модулей НМ (НМ-С, НМУ) с установленными осциллографами и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведен на рисунке 4.

По условиям эксплуатации осциллографы удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Рисунок 3 - Внешний вид устройства MezaBох\Battery 133W-hrs с установленным

осциллографом

Программное обеспечение

Программное обеспечение (ПО) осциллографов включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».

Драйвер и программная панель инструмента обеспечивают управление осциллографом через интерфейс оператора.

Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него носителем мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003, а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox ФТКС.469133.006 (MezaBох\Battery 133W-hrs ФТКС.469133.006-01) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонинных модулей в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Метрологически значимая часть ПО выделена в файл библиотека математических преобразований unmosc6_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчета контрольной суммы приведены в таблице 1.

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентифика ционный номер) ПО

Цифровой

идентификатор

ПО

(контрольная

сумма

исполняемого

кода)

Алгоритм

вычисления

идентификатора

ПО

библиотека

математических

преобразований

МОСЦ6

unmosc6_math.dll

1.0

6B7456E6

CRC32

Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Основные характеристики, реализованные осциллографами, приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Количество каналов осциллографирования

2

Полоса пропускания каждого канала на уровне минус 3 дБ:

- при входном сопротивлении 50 Ом

не менее 900 МГц

- при входном сопротивлении 1 МОм

не менее 250 МГц

Пределы допускаемой приведенной (к значению

верхней границы диапазона) погрешности измерений

мгновенных значений напряжения по каждому

каналу:

- в диапазоне от минус 0,05 до плюс 0,05 В;

± 3,0 %

- в диапазоне от минус 0,10 до плюс 0,10 В;

± 2,0 %

- в диапазоне от минус 0,25 до плюс 0,25 В;

± 1,5 %

- в диапазоне от минус 0,50 до плюс 0,50 В;

± 1,5 %

- в диапазоне от минус 1,00 до плюс 1,00 В;

± 1,5 %

- в диапазоне от минус 2,50 до плюс 2,50 В;

± 1,5 %

- в диапазоне от минус 5,00 до плюс 5,00 В;

± 1,5 %

- в диапазоне от минус 10,00 до плюс 10,00 В;

± 1,5 %

- в диапазоне от минус 20,00 до плюс 20,00 В;

± 1,5 %

- в диапазоне от минус 50,00 до плюс 50,00 В;

± 1,5 %

Пределы допускаемой абсолютной погрешности

± [2,5х10-6 х Тх + Тд],

измерений интервалов времени в диапазоне от 204,8 нс до 1073,742 с с шагом (Тд х 1024)

где Тх - измеряемый интервал времени,

Тд - период дискретизации

Суммарная мощность осциллографа, потребляемая по цепям питания, Вт, не более..............................................................................................

Напряжение питания, В

Отклонения напряжения питания от номинального значения, В

Сила тока, потребляемая по цепи питания, А, не более

пиковое значение

динамическое значение

5

+0,25 В/-0,125

5,5

4,8

12

+0,60 В/-0,36

0,9

0,5

минус 12

+0,60 В/-0,36

0,9

0,5

минус 5,2

+0,26 В/-0,13

1,1

0,7

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С..........................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более................от 30 до 80;

-    атмосферное давление, кПа.................................................................от 84 до 106,7.

Габаритные размеры осциллографа (длина х ширина х высота), мм,

не более........................................................................................................................(266 х 152 х 22);

Масса осциллографа, кг, не более...............................................................0,6.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель мезонинного модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

В комплект поставки входят: осциллограф, носитель мезонинов (по заказу), комплект ЗИП-О, комплект эксплуатационной документации.

Поверка

осуществляется по разделу 5 «Поверка» Руководства по эксплуатации UNC3.031.168 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31 мая 2013 г.

Основные средства поверки:

Установка измерительная К2С-62А (рег. № 31434-06), в режиме работы калибратор АЧX:

-    частота гармонических сигналов от 0,1 до 2 ГГц;

-    пределы допускаемых значений основной погрешности установки частоты (F) ±

1x10-6F;

-    амплитуда от 0,1 до 1 В;

-    пределы допускаемого значения основной погрешности установки амплитуды в калиброванных точках на опорной частоте 0,5 МГц и 50 МГц равны ± (0,05икал + 3 мВ);

в режиме работы калибратор Y:

-    диапазоны установки напряжения постоянного тока от минус 0,005 до минус 150 В и от плюс 0,005 до плюс150 В;

-    пределы допускаемого значения абсолютной погрешности установки напряжения постоянного тока ± (1,5*10" Uk + 1,5 мкВ);

в режиме работы калибратор HX:

-    амплитуда (60 ± 1,8) В;

-    длительность фронта не более 140 пс;

-    длительность импульса от 0,1 до 10 мкс;

-    период следования от 10 мкс до 100 мс; в режиме работы калибратор X:

-    амплитуда (1 ± 0,2) В;

-    период следования от 1 мкс до 2 мс;

Лист № 6 Всего листов 6

-    длительность (тн) на уровне 0.5 амплитуды импульса в зависимости от периода следования импульсов (Тк) не более 0.1 Тк;

-    пределы допускаемого значения абсолютной погрешности установки периода следования ± (1 х 10-6Тк).

Сведения о методах измерений

UNC3.031.168 РЭ. Осциллограф цифровой МОСЦ6. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым МОСЦ6

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 22737-89. Осциллографы электронно-лучевые. Номенклатура параметров и технические требования.

UNC3.031.168 ТУ. Осциллограф цифровой МОСЦ6. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

54566-13
Номер в ГРСИ РФ:
54566-13
Производитель / заявитель:
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград
Год регистрации:
2013
Cрок действия реестра:
21.06.2029
