Антенны измерительные штыревые VAMP 9243, 54568-13

Назначение

Антенны измерительные штыревые VAMP 9243 (далее - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 9 кГц до 30 МГц при совместной работе с измерительными приборами.

Описание

Конструктивно антенна состоит из приемного штыря с квадратным противовесом и основного блока, в котором располагаются усилитель, блок питания и выходной разъем.

Принцип действия антенны основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенны с волновым сопротивлением выходного коаксиального разъема типа BNC с номинальным входным сопротивлением 50 Ом. Питание на усилитель подается от аккумуляторных батарей, расположенных в блоке питания.

Для измерения напряженности электрического поля антенна подключается к входу измерительного приемника, анализатора спектра, селективного вольтметра либо иного приемного устройства.

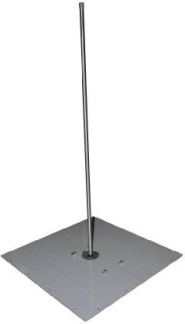

Внешний вид антенны, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунках 1-3.

Рисунок 2

* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»

Технические характеристики

Рабочий диапазон частот, МГц......................................................................от 0,009 до 30

Коэффициент калибровки, дБ(1/м) ................................................................от 8,5 до 11,5

Пределы допускаемой погрешности определения коэффициента калибровки, дБ.....± 2

Максимальная величина измеряемой напряженности поля (на частоте 1 МГц), В/м, не

менее.......................................................................................................................................1

Входное сопротивление, Ом...............................................................................................50

Выходное напряжение аккумуляторного блока, В.........................................................9,6

Габаритные размеры (длина х ширина х высота), мм, не более............... 220 х 120 х 1040

Габаритные размеры противовеса (длина х ширина), мм, не более................... 600x600

Масса, кг, не более.............................................................................................................1,0

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на основной блок антенны методом наклейки.

Комплектность

Комплект поставки включает: антенна измерительная VAMP 9243 - 1 шт.; эксплуатационная документация - 1 к-т.; методика поверки - 1 шт.

Поверка

осуществляется по документу МП 54568-13 «Инструкция. Антенны измерительные штыревые VAMP 9243 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2012 г.

Основные средства поверки:

- установка измерительная К2П-70 (регистрационный № 26236-03) (диапазон рабочих частот от 20 Гц до 300 МГц, предел измерений коэффициента калибровки измерительных антенн относительно коэффициента калибровки эталонной антенны 40 дБ, пределы допускаемой основной погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ).

Сведения о методах измерений

Антенны измерительные штыревые VAMP 9243. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к антеннам измерительным штыревым VAMP 9243

ГОСТ 8.560-94 ГСИ «Г осударственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003...1000 МГц».

Техническая документации фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
