Назначение
Термопреобразователи сопротивления платиновые моделей 10K, 2xx, Ex2xx, ExNWT (далее по тексту - термопреобразователи или ТС) предназначены в зависимости от модели для измерений и контроля температуры жидких, твердых и газообразных сред.
Описание
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента (ЧЭ) пропорционально температуре окружающей среды.
Термопреобразователи моделей 10K, 2xx, Ex2xx, ExNWT различаются по метрологическим и техническим характеристикам, по назначению, а также по конструктивному исполнению. Модели ТС имеют следующие модификации: 200, 201, 211, 221 (2хх); Ex212, Ex223, Ex21w (Ех2хх); ExNWT-a, ExNWT-f, ExNWT-k, ExNWT-s (ExNWT). Модели (10К) и модификации ТС имеют исполнения, различающиеся количеством ЧЭ, габаритными размерами, способом присоединения к объекту измерений, материалом удлинительных проводов, материалом защитной оболочки кабеля и ЧЭ, формой клеммной головки и т.д.
ТС моделей 2xx, Ex2xx конструктивно выполнены в виде ЧЭ в защитном чехле из нержавеющей стали, соединенным с металлической головкой с присоединительным кабелем в защитной оболочке. Модификации 200, 201, 211, 221 (2хх) и Ex212, Ex223 (Ex2xx) различаются конструкцией монтажной части, а модификация Ex21w имеет отличную от Ex212, Ex223 форму клеммной головки.
ТС модели ExNWT конструктивно выполнены в виде тонкопленочного или проволочного ЧЭ в защитной многослойной оболочке с присоединительными проводами в тефлоновой оболочке. Модификации ExNWT-a, ExNWT-f, ExNWT-k, ExNWT-s различаются конструкцией ЧЭ, а также формой защитной оболочки.
ТС модели 10K представляют собой термопреобразователи кабельного типа и конструктивно выполнены в виде ЧЭ, находящегося внутри корпуса цилиндрической формы с присоединенными проводами в тефлоновой оболочке.
Термопреобразователи изготавливаются с 2-х, 3-х или 4-х проводной схемой соединения внутренних проводов с ЧЭ.

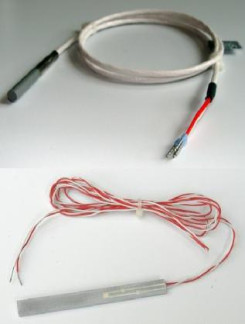

Изображения общего вида ТС представлены на рисунках 1, 2, 3 и 4:
Технические характеристики
Метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1
Наименование характеристики | Обозначение модели ТС |
ExNWT | 2xx | Ex2xx | 10K |
Рабочий диапазон измеряемых температур, °С | от минус 20 до плюс 180 | от минус 35 до плюс 180 | от минус 20 до плюс 250 | от минус 20 до плюс 200 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | 100П |
Температурный коэффициент ТС a , °С-1 | 0,00391 |
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
Класс допуска по ГОСТ 6651-2009 | А, В |
Допуск по ГОСТ 6651-2009, °С (t -значение измеряемой температуры) | для класса допуска A: ±(0,15+0,002• 11 |) для класса допуска B: ±(0,3+0,005 11 |) |
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
Количество ЧЭ, шт. | 1, 2 |
Длина монтажной части ТС, мм | от 40 до 950 | до 800 | 13(±0,5) |
Ширина монтажной части ТС, мм | от 6 до 20 | - |
Диаметр монтажной части ТС, мм | - | от 4 до 12 | 2,8(±0,15) |
Толщина монтажной части ТС, мм | от 1,5 до 6 | - | - |
Длина соединительного кабеля, мм | от 300 до 3000 | от 300 до 3000 | от 300 до 1500 |
Рабочие условия эксплуатации ТС: |
Температура окружающего среды, °С | от минус 50 до плюс 180 | от минус 40 до плюс 125 | от минус 40 до плюс 125 |
Относительная влажность воздуха, % | до 95 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность
В комплектность поставки входят:
- термопреобразователь - 1 шт. (модель и исполнение - в соответствии с заказом);
- паспорт (на русском языке) - 1 экз.
По дополнительному заказу - защитная гильза (только для ТС моделей 10K, 2xx, Ex2xx).
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». ТС модели ExNWT подлежат первичной поверке до ввода в эксплуатацию.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методах измерений
приведены в паспорте на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей 10K, 2xx, Ex2xx, ExNWT
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
