| Номер в госреестре | 54586-13 |
| Наименование СИ | Стенды воспроизведения теплового потока |
| Обозначение типа СИ | СВТП |
| Изготовитель | ООО "НТМ-Защита", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 16.08.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Стенды воспроизведения теплового потока СВТП (далее - стенды) предназначены для воспроизведения энергетической яркости в качестве рабочего эталона по ГОСТ 8.106-2001.
Принцип действия стенда состоит в воспроизведении значения энергетической яркости с помощью прецизионного инфракрасного калибратора Fluke 4181 и вычисления теплового потока. Действие Fluke 4181 основано на законах Стефана — Больцмана и Планка, связывающих температуру черного тела и яркость его излучения соотношением L = а* (Тизл)4 / р, где: о - постоянная Стефана-Больцмана (в единицах СИ: 5,67-10-12 Вт/(см2К ));
Тизл - абсолютная температура излучателя;
Энергетическая яркость источника однозначно взаимосвязана с измеряемой плотностью теплового потока и определяется по формуле L= К- Q, где:
L- энергетическая яркость источника;
Q - измеренный тепловой поток излучения;

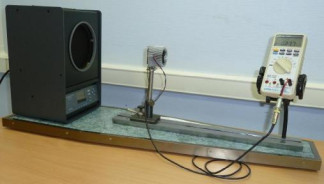

К - коэффициент масштабирования, связанный с геометрией источника излучения. Конструктивно стенд состоит из прецизионного инфракрасного калибратора Fluke 4181, эталонного датчика теплового потока ПТП и мультиметра APPA-109N, установленного на оптическую скамью приборного стола. Конструкция приборов исключает возможность несанкционированной настройки и доступа к измерительной информации, корпуса опломбированы.
Приборы, входящие в состав стенда, функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение мультиметров APPA-109N встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Fluke 4181 | - | 1.14 | не доступен | - |
| APPA 109N | - | 1.0 | не доступен | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения энергетической яркости, Вт/(срм2) | от 165 до 5000 |
| Диапазон воспроизведения интенсивности теплового излучения (теплового потока), Вт/м | от 5 до 2500 |
| Пределы допускаемой относительной погрешности воспроизведения энергетической яркости и интенсивности теплового излучения, % | ± 3 |
| Напряжение питания (переменный ток), В | 220 |
| Потребляемая мощность, кВт, не более | 2 |
| Время установления рабочего режима, мин | 40 |
| Габаритные размеры, мм, не более входящие в состав стенда СВТП Fluke 4181 АРРА 109N датчик ПТП (диаметр x толщина) общие размеры стенда СВТП | 360x240x220 170x80x35 30x3 500x500x1000 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха при 25 °С, % | 25 ± 5 до 90 |
| Время наработки до метрологического отказа, ч | 5000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографическим способом и на стенд в виде наклейки.
Основной комплект включает:
| Прецизионный инфракрасный калибратор Fluke 4181 | 1 шт. |
| Датчик теплового потока ПТП | 1 шт. |
| Мультиметр цифровой АРРА 109N | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2411-0094-2013 | 1 экз. |
осуществляется по документу МП 2411-0094-2013 «Стенд воспроизведения теплового потока СВТП». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2013 г.
Основное поверочное оборудование:
- рабочий эталон энергетической яркости и температуры ВЭТ 48-2-85, диапазон от 40 до 61103 Вт/(ср • м2), СКО: (1-3)103 Вт/(ср • м2), НСП: (1-3)103 отн.ед., диапазон температуры от минус 60 до 1084,62 °C, СКО: 0,1-1 K, НСП: 0,1-1 K.
изложены в руководстве по эксплуатации «Стенд воспроизведения теплового потока СВТП».
Нормативные и технические документы, устанавливающие требования к стенду воспроизведения теплового потока СВТП
1. ГОСТ 8.106-2001 «ГСИ. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К».
2. Техническая документация изготовителя.
оказание услуг по обеспечению единства измерений (калибровки и поверки измерителей теплового излучения).
