| Номер в госреестре | 54587-13 |
| Наименование СИ | Установки измерительные эталонные для воспроизведения фазового дрожания |
| Обозначение типа СИ | ЭД-01 |
| Изготовитель | ООО "НПП "Радио, приборы и связь", г.Нижний Новгород |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка измерительная эталонная для воспроизведения фазового дрожания ЭД-01 (далее по тексту - установка) предназначена для воспроизведения и передачи размера амплитуды (размаха) фазового дрожания измерителям параметров цифровых каналов связи.
Применяется в качестве рабочего эталона для первичной и периодической поверки специализированных измерителей фазового дрожания и комплексных анализаторов PDH/SDH сетей.

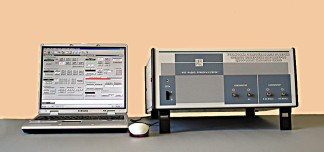

Установка представляет собой настольный прибор с управлением от персонального компьютера. Функционально установка состоит из калибратора амплитуды фазового дрожания и компаратора. Калибратор является активной многозначной мерой, формирующей цифровые измерительные сигналы требуемой формы с калиброванными значениями амплитуды фазового дрожания в тактовых интервалах. Калибровка амплитуды фазового дрожания осуществляется косвенным методом через калибруемые цифровым методом значения девиации частоты. Компаратор построен по принципу демодулятора цифровых фазомодулированных сигналов.
Установка построена по принципу агрегатирования функционально и конструктивно законченного аппаратного блока и внешнего персонального компьютера (ПК).
Аппаратный блок установки состоит из Калибратора ФД, Компаратора ФД и Устройства управления.
Калибратор ФД представляет собой источник сигналов, в котором на тактовых частотах формируются модулированные импульсные последовательности требуемой формы с калиброванными значениями размаха и амплитуд ФД. Калибратор используется для определения методом прямых измерений погрешности измерения размаха и амплитуд фазового дрожания в измерителях (приемниках) ФД (джиттера), а также для передачи единицы с помощью компаратора другим генераторам и калибраторам ФД.
Компаратор ФД представляет собой приемник фазомодулированных сигналов, позволяющий путем поочередного подключения входа к калибратору и поверяемому источнику (генератору) сигналов определять абсолютную и относительную погрешности размаха и амплитуд ФД, воспроизводимых поверяемым источником.
Управление аппаратным блоком осуществляется программным способом от персонального компьютера по интерфейсу RS-232 (или с преобразователем по интерфейсу RS-485) через встроенное устройство управления (контроллер), далее по тексту УУ.
Программное обеспечение прибора имеет структуру с разделением на метрологически значимую и метрологически незначимую части. В приборе предусмотрены способы идентификации файла метрологически значимой части ПО, расчета его контрольной суммы, и оценка его по критериям целостности и аутентичности.
В приборе предусмотрены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:
- пользователь не имеет возможности обновления или загрузки новых версий ПО;
- в режиме управления реализовано однозначное назначение каждой команды в соответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО прибора искажающему воздействию через интерфейсы пользователя и интерфейсы связи;
- в процессе работы в прибор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;
- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством.
Идентификационные признаки программного обеспечения установки приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Установка измерительная эталонная ЭД-01 | ЭД01.Ш1 | 17.09.08 | 74181635 | CRC32 |
| chvComm.ocx | 4C100DD5 | CRC32 | ||
| chvLink.ocx | 7E2C1DCC | CRC32 | ||
| ПО устройства управления | 02.03.11 | BA52FF25 | CRC32 |
Для расчета контрольных сумм используется алгоритм CRC-32-IEEE 802.3, который основан на полиноме 0xEDB88320 (зеркальное отображение полинома 0x04C11DB7).
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» МИ 3286-2010.
Схема пломбировки от несанкционированного доступа приведена на рис 2.
Позиции 1; 2 на схеме - места для нанесения оттисков клейм.
• Частота 2,048 (1±5010-6) МГц (код HDB-3); 8,448 (1±3010-6) МГц (код HDB-3); 34,368 (1±2010-6) МГц (код HDB-3), 139,264 (1±1510-6) МГц (код CMI).
• Фиксированные частоты встроенного модулирующего генератора 0,02; 0,1; 0,2; 0,4; 1; 10; 20; 50; 100; 400;800 и 3500 кГц
• Пределы устанавливаемых значений размаха (Ар-р) фазового дрожания в тактовых интервалах (UI) приведены в таблице 2
Таблица 2
| Значения модулирующих частот, кГц | Пределы устанавливаемых значений амплитуды (размаха) фазового дрожания Ар-р, UI | |||
| 2048 кГц | 8448 кГц | 34368 кГц | 139264 кГц | |
| 0,02 | 0,2 - 100 | 0,2 - 100 | - | - |
| 0,1 | 0,1 - 100 | 0,1 - 100 | 0,1 - 100 | - |
| 0,2; 0,4 | 0,1 - 50 | 0,1 - 50 | 0,1 - 50 | 0,1 - 50 |
| 1 | 0,1 - 20 | 0,1 - 20 | 0,1 - 20 | 0,1 - 20 |
| 10 | 0,1 - 2 | 0,1 - 2 | 0,1 - 2 | 0,1 - 2 |
| 20 | 0,05 - 1 | 0,05 - 1 | 0,05 - 1 | 0,05 - 1 |
| 50 | 0,05 - 1 | 0,05 - 1 | 0,05 - 1 | 0,05 - 1 |
| 100 | 0,05 - 0,5 | 0,05 - 0,5 | 0,05 - 1 | 0,05 - 1 |
| 400 | - | 0,05 - 0,5 | 0,05 - 0,5 | 0,05 - 0,5 |
| 800 | - | - | 0,05 - 0,5 | 0,05 - 0,5 |
| 3500 | - | - | - | 0,05 - 0,5 |
• Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.
• Потребляемая мощность не более 60 В А.
• Габаритные размеры (без ПК) не более (4881475*210) мм.
• Масса установки (без ПК) не более 20 кг.
• Рабочие условия применения: в лабораторных условиях, при
- температуре окружающего воздуха (20 ± 5) °С;
- относительной влажности воздуха (65 ± 15) %;
- атмосферном давлении (100 ± 4) кПа.
• Средняя наработка на отказ не менее 12000 ч.
• По требованиям безопасности установка соответствует ГОСТ Р 52319-2005, степень загрязнения 2, категория измерений 1.
Знак утверждения типа наносится на переднюю панель установки методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
В состав комплекта поставки входят:
| - установка измерительная эталонная для воспроизведения | ||
| фазового дрожания ЭД-01 | 1 | шт. |
| - кабели соединительные ВЧ ЯНТИ.685671.075 | 2 | шт. |
| - кабель для подключения ПК РПИС.685611.096 | 1 | шт. |
| - шнур соединительный (сетевой) | 1 | шт. |
| - переход 75/120 сим РПИС.5.721.003 | 1 | шт. |
| - аттенюатор 1 дБ РПИС.5.721.004 | 1 | шт. |
| - руководство по эксплуатации РПИС.411734.004 РЭ | 1 | шт. |
| - методика поверки РПИС.411734.004 МП | 1 | шт. |
| - компактный диск с программным обеспечением установки РПИС.00003-03 | 1 | шт. |
осуществляется по документу РПИС.411734.004 МП, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 03 июня 2013 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 11.
Таблица 11
| Наименование средства поверки | Используемые основные технические характеристики СИ |
| Установка поверочная для средств измерения девиации частоты РЭЕДЧ-1 или Установка измерительная эталонная К2-85 | Пределы воспроизводимых значений девиации частоты (1 - 200) кГц; диапазон модулирующих частот (0,02 - 200) кГц; погрешность воспроизведения девиации частоты (0,15 - 0,3) % |
| Осциллограф С1-97 | Диапазон частот до 250 МГц; время нарастания переходной характеристики не более 1,5 нс; погрешность измерения амплитуды не более ± 6% |
| Частотомер электронно-счетный Ч3-64 | Диапазон частот от 20 Гц до 1000 МГц; основная погрешность измерения не более (5 *10-6/+0,1) Гц |
| Измеритель модуляции вычислительный СК3-45 с блоком ЯС4-104 | Пределы измерения девиации частоты от 1 до 106 Гц; основная погрешность измерения от 2 до 15 % |
| Наименование средства измерений | Используемые основные технические характеристики СИ |
| Анализатор спектра FSP-3 (30) ф. Rohde&Shwartz | Диапазон частот до 300 МГц; динамический диапазон 70 дБ |
| Анализатор спектра С4-77 | Диапазон частот от 0,02 до 600 кГц; динамический диапазон 70 дБ |
| Милливольтметр цифровой В3-52/1 | Диапазон частот от 0,1 до 10 МГц; диапазон измеряемых напряжений от 50 мВ до 2 В; погрешность измерения напряжения ± 3 %. |
| Генератор сигналов высокочастотный Г4-158 А | Диапазон частот от 1 до 70 МГц; режим НК; уровень выходного сигнала от 0,1 до 2 В; дискретность установки частоты 100 Гц |
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации РПИС.411734.004 РЭ.
Нормативные документы, устанавливающие требования к установке измерительной эталонной для воспроизведения фазового дрожания ЭД-01
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
