Весы электронные крановые ВКМ ХТ, 54613-13

Назначение

Весы электронные крановые ВКМ ХТ (в дальнейшем - весы) предназначены для статических измерений массы грузов, транспортируемых кранами, тельферами и другими подъемными устройствами.

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал поступает в блок нормирующего преобразователя, который преобразует его в цифровой код и через антенну весов передает по радиоканалу для последующего вывода информации о массе взвешиваемого груза на дисплее радиопульта. При работе с весами предусмотрены два режима взвешивания: Р-1 и Р-2. Режим Р-1 используется при сильно раскачивающихся весах, в иных случаях применяется режим Р-2.

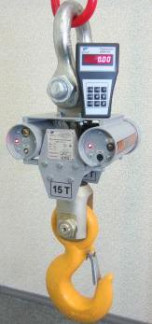

Конструктивно весы состоят из весоизмерительного датчика, блока нормирующего преобразователя с радиомодемом и антенной, аккумуляторного блока, радиопульта, корпуса и грузозахватных органов. Грузозахватные органы включают в себя скобу, крюк, звено и служат для подвеса грузов и самих весов.

Управление весами осуществляется с помощью радиопульта.

Восемь модификаций весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой. Для подзарядки аккумуляторных батарей в весах может использоваться блок солнечных батарей.

Весы имеют последовательный интерфейс приема-передачи данных.

В весах предусмотрены следующие устройства и функции:

-    полуавтоматическое устройство установки нуля;

-    устройство выборки массы тары;

-    устройство контроля степени заряда аккумуляторных батарей;

-    устройство защиты от перегрузок;

-    устройство автоматической корректировки показаний весов в зависимости от температуры окружающей среды;

-    функция блокировки работы весов в случае разряженного источника питания;

-    функция регистрации случаев перегрузки весов более 1,25 Мах (опция);

Весы имеют обозначение: ВКМ ХТ-Мах/е-C, где:

ВКМ ХТ - обозначение типа весов;

Мах - максимальная нагрузка, т;

е - поверочный интервал, кг;

C - обозначение при использовании модуля «Солярис» - блока солнечных батарей для подзарядки аккумуляторных батарей (опция).

Рисунок 2 - Маркировка весов электронных крановых ВКМ ХТ

Маркировка весов производится на разрушаемой при снятии фирменной пластине, закрепленной на боковой плите корпуса весов, на которой нанесено:

-    товарный знак изготовителя;

-    модификация весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления (d);

-    знак утверждения типа;

-    серийный (заводской) номер весов;

-    дата изготовления;

-    версия программного обеспечения.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведены на рисунке 3.

Программное обеспечение

В весах используется встроенное в радиопульт программное обеспечение (ПО), которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (рисунок 3).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификация программы производится при нажатии кнопки «ТЕСТ» на радиопульте при работе весов - на табло радиопульта отображается серийный номер весов, затем высвечивается контрольная сумма.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .........................................средний

Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) приведены в таблице 2.

Таблица 3

Габаритные размеры весов L,B,H, мм, не более (в числителе) / _Масса весов, кг, не более (в знаменателе)_

230, 290, 420 20

230, 290, 525 20

.......lmPel

Предел допускаемого размаха......................................

Габаритные размеры и масса весов приведены в таблице 3.

Обозначение весов

ВКМ XT-5/2

ВКМ ХТ-8/5

230, 290, 625 25

ВКМ ХТ-10/5

ВКМ ХТ-10/10

230, 290, 725 27

ВКМ ХТ-15/5

ВКМ ХТ-15/10

230, 290, 835 30

ВКМ ХТ-20/10

ВКМ ХТ-20/20

Диапазон устройства первоначальной установки нуля, не более..................20 % от Max

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,

не более.......................................................................................................... 4 % Max

Максимальный диапазон устройства выборки массы тары...........................от 0 до Max

Напряжение питания весов от источника постоянного тока, В........................... от 4,2 до 5,0

Потребляемая мощность, Вт, не более ................................................................................... 0,5

Время установления показаний, не более, с

-    для режима «Р_1»....................................................................................... 20

-    для режима «Р_2»....................................................................................... 10

Дальность действия радиопульта (в прямой видимости и отсутствии преград), м..........50

Предельные значения температуры, , (Tmin, Ттах),°С....................... от минус 30 до плюс 50

Относительная влажность при температуре 35 °С, %, не более...........................................95

Вероятность безотказной работы за 2000 ч............................................................0,9

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на фирменную пластину, расположенную на боковой плите корпуса весов, и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделом «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы электронные крановые ВКМ ХТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным крановым ВКМ ХТ

1.    ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    ТУ 4274-033-54688470-2013. «Весы электронные крановые ВКМ ХТ. Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.
