Стенды тормозные силовые КТС-2М, 54620-13

Назначение

Стенды тормозные силовые КТС-2М (далее - стенд) предназначены для измерений параметров эффективности торможения и устойчивости при торможении автотранспортных средств (АТС).

Описание

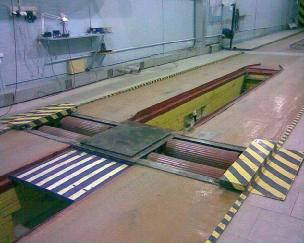

Принцип работы стенда (рисунок 1) заключается в принудительном вращении колес оси диагностируемого автомобиля от опорных роликов и измерении сил, возникающих на поверхности опорных роликов при торможении.

Возникающие при торможении реактивные моменты передаются на датчики, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов.

Момент начала воздействия на педаль тормоза фиксируется кнопкой, расположенной на датчике усилия, который предназначен для определения усилия на педаль тормоза.

В блоке управления (рисунок 2) расположены элементы силовой автоматики, реализующие алгоритм работы стенда.

Устройство измерений тормозных сил состоит из датчиков, передающих показания в блок управления.

Управление работой стенда осуществляется с помощью органов, расположенных на выносном пульте управления тормозным стендом.

Отключение привода роликов происходит автоматически при начале проскальзывания или блокировки колёс на роликах.

Стенд обеспечивает:

-    измерение следующих параметров устойчивости АТС при торможении:

а)    усилия на органе управления тормозной системой;

б)    тормозной силы на каждом колесе АТС;

в)    времени срабатывания тормозной системы каждого колеса;

г)    удельной тормозной силы;

-    индикацию на мониторе следующих параметров эффективности торможения:

а)    усилия на органе управления;

б)    времени срабатывания тормозной системы каждого колеса;

в)    относительной разности тормозных сил колёс одной оси;

г)    тормозной силы на каждом колесе АТС.

Программное обеспечение

Уровень защиты программного обеспечения по МИ 3286 - А.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Знак утверждения типа

наносят на наклейку на блок управления стенда и на титульные листы эксплуатационных документов типографским способом.

Комплектность

* - поставка по отдельному соглашению ** - количество определяется при заказе

Поверка

осуществляется по документу КТС2М.457740.00.000.МП «Стенды тормозные силовые КТС-2М. Методика поверки» утвержденному ФГУП «СНИИМ» в апреле 2013 г.

Эталоны: Штангенциркуль по ГОСТ 166, ПГ ± 0,1 мм; динамометр эталонный (образцовый) ДОСМ-3-2, по ГОСТ 9500, верхний предел измерений 2000 Н, ПГ 0,5 %.

Методы измерений изложены в КТС2М.457740.00.000РЭ «Стенд тормозной силовой КТС-2М. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к стендам тормозным силовым КТС-2М

1    Постановление Правительства Российской Федерации от 10 сентября 2009 г. № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств»

2    Приказ МВД РФ от 8 ноября 2012 г. N 1014 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним

3    Приказ Министерства промышленности и торговли № 1677 от 06.12.2011 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня»

4    ГОСТ 8.065-85 «ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы»

5    МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм

6    ТУ4577-005-60830334-2012 «Стенды тормозные силовые КТС-2М. Технические условия»

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
