| Номер в госреестре | 54629-13 |
| Наименование СИ | Магазины сопротивления программируемые |
| Обозначение типа СИ | Transmille 2090 |
| Изготовитель | "Transmille Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Магазины сопротивления программируемые Transmille 2090 (далее по тексту - магазины) предназначены для имитации сопротивления термометров, резистивных датчиков и преобразователей сопротивления, в испытательных стендах и автоматической испытательной аппаратуре.
Конструктивно магазин выполнен как одноблочная конструкция в пластиковом корпусе с жидкокристаллическим графическим дисплеем.
Принцип действия магазинов основан на хранении величины электрического сопротивления постоянному току с помощью высокостабильных резисторов.
Магазины позволяют воспроизводить электрическое сопротивление в широком диапазоне значений. Встроенные эталонные резисторы выполняют функцию, аналогичную резисторам в обычном магазине сопротивлений. Дисплей, вынесенный на лицевую панель, позволяет управлять магазином и контролировать режимы работы.
Магазины представлены в стандартном исполнении и с установленной прецизионной опцией.

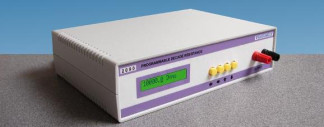

Внешний вид магазина, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунке 1.
*- место нанесения наклейки «Знак утверждения типа»
**- место пломбировки от несанкционированного доступа
Рисунок 1
Метрологические и технические характеристики магазинов приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики | |
| Диапазон воспроизводимых значений электрического сопротивления постоянному току, Ом | от 0,1 до 99999,9 | |
| Пределы допускаемой абсолютной погрешности воспроизведения значений электрического сопротивления постоянному току, Ом, в диапазоне: от 0,1 до 1,0 Ом от 1,1 до 9,9 Ом | ± (0,05R+0,035) ± (0,01R+0,035) где R - воспроизводимое номинальное значение сопротивления, Ом | |
| Пределы допускаемой относительной погрешности воспроизведения значений электрического сопротивления постоянному току, %, в диапазоне: от 10 до 99,9 Ом от 100 до 99999,9 Ом | Стандартное исполнение магазинов | С установленной прецизионной опцией |
| ± 0,5 ± 0,1 | ± 0,3 ± 0,01 | |
| Начальное электрическое сопротивление постоянному току, Ом, не более | 0,15 | |
| Максимальная мощность рассеивания, Вт/декада | 1 | |
| Температурный коэффициент сопротивления, 10-6/°С, не более | 50 | |
| Максимальное прикладываемое напряжение, В | 100 | |
| Максимальный ток, А | 1 | |
| Время срабатывания, мс | 50 | |
| Напряжение питания (сетевой адаптер), В | 15 | |
| Габаритные размеры магазина (длина х ширина х высота), мм, не более | 255 х 180 х 65 | |
| Масса, кг, не более | 2 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % - атмосферное давление, кПа | от 10 до 35 до 80 от 84 до 106 | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель магазина в виде наклейки.
Комплект поставки включает:
- магазин сопротивления программируемый Transmille 2090 (с установленной прецизионной опцией - по заказу) - 1 шт.;
- эксплуатационная документация - 1 к-т.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.;
- коммуникационный кабель - 1 шт.;
- сетевой адаптер питания 15 В - 1 шт.
осуществляется по документу МП 54629-13 «Инструкция. Магазины сопротивления программируемые Transmille 2090 фирмы «Transmille Ltd», Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.11.2012 г.
Основные средства поверки:
- компаратор сопротивлений Р3015 (Рег. № 9933-85), диапазон сравнения равнономи-
2 7
нальных сопротивлений от 10 до 10 Ом, пределы допускаемой относительной погрешности компарирования равнономинальных сопротивлений ± (от 0,0001 до 0,01) %;
- мера электрического сопротивления постоянного тока многозначная Р3026 (Рег. № 8478-04), диапазон воспроизводимых значений электрического сопротивления от 10-2 до 1,111111105 Ом, класс точности 0,002;
- нановольтметр/микроомметр 34420A (Рег. № 35908-07), диапазон измерений электрического сопротивления от 1 мкОм до 1 МОм, пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току ± (0,006 + 0,007) %.
«Магазины сопротивления программируемые Transmille 2090». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к магазинам сопротивления программируемым Transmille 2090
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
