Источники питания UT3000-6000ED/EP, 54631-13

Назначение

Источники питания UT3000-6000ED/EP предназначены для воспроизведения напряжений постоянного тока и измерения выходных напряжений и силы постоянного тока.

Могут применяться для питания радиотехнических устройств стабилизированным постоянным напряжением или током в лабораторных и производственных условиях.

Описание

Источники питания UT3000-6000ED/EP выполнены как полупроводниковые, стабилизированные источники постоянного напряжения и постоянного тока, обеспечивающие стабилизированное выходное напряжение, задаваемое от минимального до номинального значения, если ток в нагрузке не превышает установленное значение ограничения выходного тока; или обеспечивающие постоянный выходной ток, задаваемый от минимального до номинального значения, если выходное напряжение задано ниже значения равного произведению постоянного выходного тока на сопротивление нагрузки.

Источники питания UT3000-6000ED/EP имеют электрически несвязанные с заземлением положительный и отрицательный выходы. Расположенная рядом с выходными клеммами положительной и отрицательной полярности клемма заземления электрически связана с проводом заземления кабеля питания, через который осуществляется заземление прибора.

Источники питания UT3000-6000ED/EP имеют полностью цифровое управление, включая установку выходного постоянного напряжения и установку ограничения выходного тока.

Находящиеся на передней панели органы управления тока могут быть использованы для установления выходного предела по току (по перегрузке и короткому замыканию), если источники питания служат в качестве стабилизированного источника постоянного напряжения. Находящиеся на передней панели органы управления напряжения могут быть использованы для установления выходного предела по напряжению, если источник питания служит в качестве стабилизированного источника постоянного тока. Источники питания автоматически переходят из режима источника стабилизированного постоянного тока в режим источника стабилизированного постоянного напряжения и наоборот, если выходное напряжение или ток превышают эти заранее установленные пределы.

Источники питания UT3000-6000ED/EP имеют один регулятор для выходного напряжения и тока, задаваемых в числовом виде. Выбор установки значения тока или напряжения осуществляется нажатием специальной кнопки.

Источники питания UT3000-6000ED/EP позволяют сохранять в энергонезависимой памяти и загружать из нее до пяти вариантов настройки прибора.

Источники питания UT3000-6000ED/EP имеют режимы защитного отключения выхода при превышении установленных значений тока и напряжения. Каждый режим защитного отключения как по току, так и по напряжению может быть активирован или выключен оператором нажатием предназначенных для этого кнопок на передней панели.

Источники питания UT3000-6000ED/EP имеют также возможность отключений выхода с помощью кнопки на передней панели. При отключенном выходе на дисплее прибора отображаются значения установок тока и напряжения и возможен выбор значений этих параметров.

Приборы с индексами UT3000-6000EP оснащены стандартными интерфейсами USB и RS232, позволяющими пользователю самостоятельно реализовать дистанционное управление прибором. Приборы поставляются без программного обеспечения.

Каждый источник питания оснащен собственным измерителем, имеющим на передней панели четырехзначные светодиодные дисплеи, измеряющие выходное напряжение и ток.

Конструктивные особенности источников в зависимости от модели приведены в таблице 1.

аблица 1

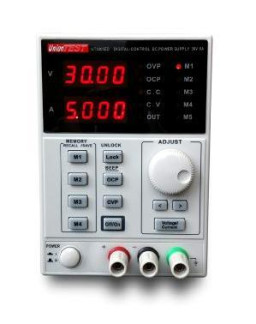

Внешний вид источников UT3000-6000ED/EP показан на рис. 1, места клеймления и пломбировки от несанкционированного доступа приведены на рис. 2.

Iflneti 12    »'; PliTu lfill^ ■. ICHntR3UIP>Li' ».■ «■

Рис. 2 Место пломбировки источников UT3000-6000ED/EP (вид на заднюю панель).

Технические характеристики

Метрологические и технические характеристики источников питания UT3000-6000ED/EP в зависимости от исполнения приведены в таблице 2.

Масса и габаритные размеры приведены в таблице 1

Время установления рабочего режима, мин, не более    20

Время непрерывной работы, ч, не менее    8

Напряжение питания, В, при частоте 50/60 Гц    220+22

Средняя наработка на отказ, ч, не менее    30000

Срок службы, лет, не менее    10

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от 0 до плюс 40

-    относительная влажность воздуха при температуре 25 °С    до 80 %

-    атмосферное давление, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Источники питания    1 шт.

Кабель питания    1 шт.

Руководство по эксплуатации    1 шт.

Поверка

осуществляется по документу МП 54631-13 “Источники питания UT3000-6000ED/EP. Методика поверки”, являющемуся приложением 1 к руководству по эксплуатации на источники питания UT3000-6000ED/EP, фирмы “Korad Technology Co., Ltd.”, КНР, утвержденному ГЦИ СИ ФБУ “Нижегородский ЦСМ” в 2013 г.

Основные средства поверки:

-    вольтметр универсальный цифровой В7-78/1;

-    микровольтметр В3-57;

-    прибор для проверки вольтметров и калибраторов В1-18/1;

-    катушка сопротивлений безреактивная Р310.

Сведения о методах измерений

-    Руководство по эксплуатации. Источники питания UT3000-6000ED/EP.

Нормативные и технические документы, устанавливающие требования к источникам питания UT3000-6000ED/EP

Техническая документация фирмы “Korad Technology Co., Ltd.”, КНР

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
