| Номер в госреестре | 54632-13 |
| Наименование СИ | Преобразователи постоянного тока и напряжения измерительные |
| Обозначение типа СИ | MC0МА2, MC2MV2 |
| Изготовитель | "FRER s.r.l.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи постоянного тока и напряжения измерительные МС0МА2, МС2МУ2 (далее - преобразователи) предназначены для линейного преобразования входного сигнала постоянного тока или напряжения в унифицированные сигналы постоянного тока или напряжения.
Конструкция преобразователей выполнена в пластмассовом корпусе и рассчитана для крепления с помощью DIN-рейки.
Принцип действия преобразователей основан на линейном преобразовании значений аналоговых входных сигналов в унифицированные сигналы постоянного тока или напряжения.
Преобразователи имеют несколько модификаций, отличающихся видом измеряемой физической величины, диапазоном измерений, классом точности и напряжением питания.

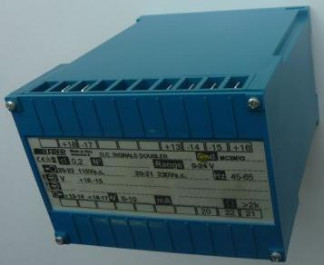

Фотография общего вида представлена на рисунке 1.
Метрологические и технические характеристики представлены в таблице 1.
| Наименование параметра | Значение параметра для модификаций преобразователей | |
| МС0МА2 | MC2MV2 | |
| Диапазон измерений напряжения постоянного тока, В | 0.0,06; 0.0,1; 0.0,15; 0.1; 0.5; 0.10; 0.24; 0.100; 0.200; 0.300; 0.400; 0.500; 0.600 | |
| Диапазон измерений силы постоянного тока | 0...1 мА; 0...5 мА; 0.. .10 мА; 0.20 мА; 4.20 мА; 0.1 А; 0.5 А; 0.10 А | - |
| Диапазон выходных унифицированных сигналов (на нагрузке) | от 0 до 10 В (не менее 2 кОм) от 0 до 1 мА (15 кОм) от 0 до 5 мА (3 кОм) от 0 до 20 мА (750 Ом) от 4 до 20 мА (750 Ом) | |
| Пределы допускаемой основной приведённой погрешности измерений тока и напряжения, % | ± 1; ± 0,5 | ± 0,2 |
| Пределы допускаемой дополнительной приведённой погрешности измерений тока и напряжения, вызванной влиянием температуры на каждые 10 °С, в долях от основной | 1 | 2 |
| Температура окружающего воздуха, °С | от минус 10 до плюс 50 | |
| Номинальные значения габаритных размеров, (высотахширинахдлина), мм | 70x100x110 | |
| Масса, кг, не более | 0,6 | |
| Напряжение питания (допускаемое отклонение), В: - переменное; или - постоянное | 24; 48; 115; 230; 400 (± 10 %) 24; 48; 110; 220 (-15...+20 %) | |
| Частота напряжения питания переменного тока, Гц | от 45 до 65 | |
| Примечания - 1 Нормирующим значением является диапазон изменения выходного сигнала. 2 При заказе диапазон измерений, диапазон выходного унифицированного сигнала и напряжение питания выбираются из указанных значений. | ||
Знак утверждения типа наносится на маркировочную табличку преобразователей и на паспорт в левый верхний угол титульного листа типографическим способом.
Комплект поставки включает:
- преобразователь - 1 шт;
- паспорт - 1 экз.;
- упаковочная коробка - 1 шт.
осуществляется по документу МИ 1570-86 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Перечень рекомендуемых основных средств поверки представлен в таблице 2. Таблица 2
| Наименование | Метрологические характеристики |
| Мультиметр цифровой прецизионный модели Fluke 8508А | Диапазон измерений постоянного тока от 0 до 20 мА, погрешность ± (0,0018-1и + 0,0002-1к) %; Диапазон измерений напряжения постоянного тока от 0 до 20 В, погрешность ± (0,00045-ии + 0,000025-ик) %. |
| Калибратор универсальный FLUKE 5520A | Диапазон воспроизведения силы постоянного тока от 0 до 11 А, абсолютная погрешность ± (0,001 -1и + 0,00003 •Ik); Диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, абсолютная погрешность ± (0,000018-ии + 0,000015-Uk) |
Методика измерений приведена в разделе 4 паспорта.
Нормативные документы, устанавливающие требования к преобразователям постоянного тока и напряжения измерительным МС0МА2, МС2МУ2
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1x10-16 до 30 А.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
