| Номер в госреестре | 54635-20 |
| Наименование СИ | Контроллеры измерительные программируемые |
| Обозначение типа СИ | MicroNet |
| Изготовитель | "Woodward, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные программируемые MicroNet предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей (напряжения и силы постоянного тока, частоты синусоидальных и импульсных сигналов), преобразования сигналов от термопреобразователей сопротивления и термопар, а также формирования управляющих аналоговых и дискретных сигналов.
Принцип действия измерительных каналов контроллеров измерительных программируемых MicroNet (далее - контроллеры) заключается в аналого-цифровом преобразовании входных аналоговых сигналов в коды и последующей передаче их по каналам связи систем управления и промышленной автоматики. Часть полученных кодов за счет цифроаналогового преобразования обеспечивает формирование выходных аналоговых сигналов.
Контроллеры строятся по модульному принципу и обеспечивают прием аналоговой измерительной информации, представленной сигналами силы и напряжения постоянного тока, частоты синусоидального и импульсного напряжения, сигналами от термопреобразователей сопротивления и термопар, а также формирование выходных аналоговых сигналов силы и напряжения постоянного тока. Общее количество каналов ввода/вывода аналоговых сигналов определяется заказом.
Контроллеры MicroNet могут быть использованы в единичной структуре (Mi-croNet™ Simplex) или в резервированном варианте (MicroNet™ Plus).
Конструктивно контроллеры выполнены на шасси из 8 или 14 слотов, в которых размещаются процессорные модули, модули ввода/вывода, а также интерфейсные модули и модули питания. На лицевых панелях модулей ввода/вывода расположены разъемы для подключения внешних цепей.

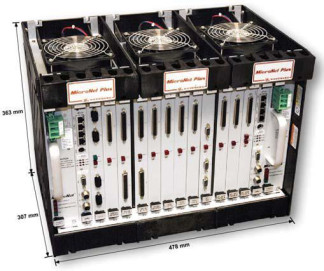

На рисунках 1, 2 показаны общие виды контроллеров измерительных программируемых MicroNet на шасси из 14 и 8 слотов соответственно.
Идентификационные данные встроенного программного обеспечения (ПО) контроллеров измерительных программируемых MicroNet приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование | Footprint Part Number |
| Номер версии (идентификационный номер) | 5418-2408 |
| Цифровой идентификатор | - |
Метрологические характеристики измерительных каналов контроллеров нормированы с учетом встроенного ПО.
Программная защита от несанкционированного изменения встроенного ПО реализована на основе разграничения прав доступа и системы паролей. Механическая защита от несанкционированного доступа выполняется установкой закрепительных клейм (разрушаемых шильд-наклеек) между модулями и шасси контроллера.
Уровень защиты - «высокий» по Р50.2.077-2014.
Таблица 2 - Метрологические характеристики измерительных модулей контроллера
| Тип модуля | Поддиапазоны входных/выходных сигналов | Пределы допускаемой основной приведенной погрешности, % | Т емпературный коэффициент, ххх10-6 /0C | Примечания | |
| вход | выход | ||||
| 24/8 Analog Module | от 4 до 20 мА от 1 до 4 В | 16 бит | ±0,1 | 275 | |
| 11 бит | от 4 до 20 мА | ±0,2 | 125 | ||
| Dataforth® 24/8 Analog Module | от 1 до 4 В | 16 бит | ±0,11) | 2751) | С внешним преобразователем SCM7BPT |
| от 4 до 20 мА | 16 бит | ±0,21) | 2951) | С внешним преобразователем SCM7BPT-1460 | |
| Сигналы от термопар типа К ' -56,67 до +1204,44 оС | 16 бит | ±0,421), 2) | 3351), 2) | С внешним преобразователем SCM7B47K-1458 Датчик температуры холодного спая - термистор NTC | |
| Сигналы от термопреобразователей сопр отивления типа Pt100, Pt200 а =0,00385 оС-1 от -56,67 до +260 оС | 16 бит | ±0,1751) | 3551) | С внешним преобразователем SCM7B34-1459 | |
| 4Ch MPU/ Proximity Module | Синусоидальный сигнал от 50 Гц до 25 кГц | 16 бит | ±0,01 | 1 | |
| Импульсный сигнал от 0,04 Гц до 2 кГц | 16 бит | ±0,01 | 1 | ||
| Analog Combo Module | Синусоидальный сигнал от 100 Гц до 25 кГц | 12 бит | ±0,03 | - | |
| Импульсный сигнал от 0,5 Гц до 25 кГц | 12 бит | ±0,03 | - | ||
| от 4 до 20 мА от 1 до 4 В | 16 бит | ±0,1 | 275 | ||
| 11 бит | от 4 до 20 мА | ±0,2 | 125 | ||
| 11 бит | от 4 до 20 мА от 20 до 160 мА | ±0,2 | 125 | Выход драйвера актуатора | |
| 8Ch Current Input Module | от 4 до 20 мА | 16 бит | ±0,5 | 12 | |
| 8 Channel Voltage Input Module | от 0 до 10 В | 16 бит | ±0,5 | 12 | |
| 8Ch Voltage Output Module | 12 бит | от 0 до 10 В | ±0,1 | 50 | |
| 8Ch TC (Fail Low) Module 8Ch TC (Fail High) Module | Cигналы от термопар типа: J (от -40 до +1050 оС) К (от -40 до +1372 оС) E (от -40 до +800 оС) R(ot -40 до +1750 оС) S (от -40 до +1750 оС) T (от -40 до +1050 оС) | 16 бит | ±1,51), 2) | 12 | Датчик температу ры холодного спая AD590L |
| Нормальные условия измерений: - диапазон температуры воздуха, оС от +15 до +25 - относительная влажность при температуре до 80 - диапазон атмосферного давления, кПа от 84,0 до 106,0 | |||||
| Примечания: - нормирующими значениями при определении приведенной погрешности каналов модулей: с входными сигналами силы постоянного тока в диапазоне от 4 до 20 мА является 25 мА; с выходными сигналами силы постоянного тока в диапазоне от 4 до 20 мА является 25 мА, в диапазоне от 20 до 160 мА является 200 мА; с входными сигналами напряжения постоянного тока в диапазоне от 1 до 4 В является 5 В; с входными и выходными сигналами напряжения постоянного тока в диапазоне от 0 до 10 В является 12,5 В; с входными сигналами частоты - верхний предел диапазона частоты входного сигнала; с входными сигналами от термопреобразователей сопротивления и термопар -верхний предел диапазона температуры; - НСХ термпопреобразователей сопротивления - по ГОСТ 6651-2009, НСХ термопар - по ГОСТ Р 8.585-2001; - 1) с учетом характеристик внешних преобразователей серии SCM7B; - 2) с учетом погрешности канала компенсации температуры холодного спая термопары. | |||||
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока с частотой 50 Гц, В - напряжение постоянного тока, В | от 180 до 264 от 18 до 36 |
| Потребляемая мощность, В - А (Вт) | Зависит от количества установленных модулей (определяется заказом). |
| Условия эксплуатации - диапазон температуры окружающего воздуха, °С - относительная влажность при температуре 25 оС (без конденсации), % - диапазон атмосферного давления, кПа | от 0 до +50 до 98 от 84 до 106,7 |
| Габаритные размеры (высота х ширина х глубина), мм, не более - при 8 слотах на шасси - при 14 слотах на шасси | 363х320х307 363х478х307 |
| Масса. г | Зависит от количества установленных модулей (определяется заказом) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 50000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и левую боковую панель контроллера в виде наклейки.
Таблица 4 - Комплектность контроллеров измерительных программируемых MicroNet
| Наименование | Обозначение | Количество |
| Контроллер измерительный программируемый | MicroNet | 1 экз. (состав определяется заказом) |
| Методика поверки | МП 2064-0146-2020 | 1 экз. |
| Руководство по эксплуатации (в двух томах) | RU26166V1, RU26166V2 | 1 экз. |
| Сервисное ПО | AppManager | По заказу |
осуществляется по документу «ГСИ. Контроллеры измерительные программируемые MicroNet. Методика поверки» МП 2064-0146-2020, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 февраля 2020 г.
Основные средств поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9084-83);
- генератор сигналов специальной формы AFG72125 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41694-09);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38510-08);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на боковую панель контроллера в виде наклейки.
приведены в эксплуатационном документе
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от
1 10-16 до 100 А»
Приказ Росстандарта от 31.07.2018 №1621 от «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация фирмы «Woodward, Inc», США
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
