Государственный реестр средств измерений

Трансформаторы напряжения НДЕ-М-750, 54640-13

54640-13
Документы
Карточка СИ
Номер в госреестре 54640-13
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НДЕ-М-750
Изготовитель ОАО "Производственный комплекс ХК Электрозавод", г.Москва
Год регистрации 2013
Срок свидетельства 13.07.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы напряжения НДЕ-М-750 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электрических сетях переменного тока номинальным напряжением 750 кВ с

Описание

Принцип действия емкостного трансформатора напряжения основан на двухступенчатом понижении напряжения. На первой ступени используется делитель напряжения, на второй ступени - понижающий трансформатор    электромагнитного    устройства.

Трансформатор напряжения относится к классу масштабных    измерительных    преобразователей

электрических величин.

Трансформатор состоит из емкостного делителя напряжения (далее - делитель) и электромагнитного устройства (далее - ЭМУ).

ЭМУ состоит из реактора, понижающего трансформатора и противорезонансного демпфера, размещенных в герметичном баке. Обмотка реактора соединена последовательно с первичной обмоткой понижающего трансформатора. Демпфер соединен параллельно с основной вторичной обмоткой I понижающего трансформатора. Реактор служит для поддержания постоянного значения напряжения в первичной обмотке понижающего трансформатора при изменении нагрузки на вторичной обмотке. Демпфер предназначен для подавления гармонических колебаний напряжения, возникающих во вторичной цепи при отключении нагрузки или коротком замыкании. В нижней части бака расположена пробка для отбора и слива масла, а также два болта заземления. ЭМУ снабжено маслоуказателем для контроля уровня масла.

Трансформаторы имеют две или три вторичные обмотки: основная I (а-х), основная II (ai-xi) и дополнительная (ад-хД Основная вторичная обмотка I предназначена для питания цепей измерений и релейной защиты. Основная вторичная обмотка II предназначена для питания цепей измерения. Дополнительная обмотка предназначена для питания цепей релейной защиты.

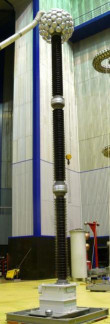

Общий вид трансформатора напряжения НДЕ-М-750 представлен на рисунке i.

Характеристики

Значения

Номинальное напряжение первичной обмотки, кВ

750000/V3;

Номинальная частота напряжения питающей сети, Гц

50

Количество вторичных обмоток:

-    основных

-    дополнительных

1 или 2 1

Номинальные напряжения вторичных обмоток, В:

-    основной вторичной обмотки I

-    основной вторичной обмотки II

-    дополнительной вторичной обмотки

100/V3;

100/V3;

100

Класс точности/нагрузка, В-А Для трансформатора с двумя вторичными обмотками:

-    основной вторичной обмотки

-    дополнительной вторичной обмотки Для трансформатора с тремя вторичными

обмотками:

-    основной вторичной обмотки I

-    основной вторичной обмотки II

-    дополнительной вторичной обмотки, В

0,2/200; 0,5/300; 1,0/500; 3,0/1000; 3P/600; 6P/600 3P/600; 6P/600

0,2/150; 0,5/300; 1,0/500; 3,0/1000; 3P/1000 0,2/50 3P/600; 6P/600

Предельная мощность, В-А

1600

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1

Масса, не более, кг

1853

Г абаритные размеры, не более, мм (длина х ширинахвысота)

973x634x7970

Средняя наработка на отказ, ч, не менее

4,4х105

Средний срок службы, лет, не менее

30

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов методом лазерной гравировки и на эксплуатационную документацию типографским способом.

Комплектность

п/п

Наименование изделия

Кол-во

1

Трансформатор напряжения НДЕ-М-750

1

2

Паспорт трансформатора БТЛИ.670112.225 ПС

1

3

Паспорт емкостного делителя

1

4

Руководство по эксплуатации трансформатора БТЛИ.670112.227 РЭ

1

5

Руководство по эксплуатации емкостного делителя

1

6

Монтажный чертеж трансформатора БТЛИ.671257.007 МЧ

1

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель напряжения измерительный стационарный WMC 200/700, госреестр № 43321-09;

-    мост переменного тока высоковольтный автоматический СА7100-2,

Госреестр № 21884-08.

Сведения о методах измерений

приведены в руководстве по эксплуатации БТЛИ.670112.227 РЭ.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НДЕ-М-750

1.    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.    ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

3.    Трансформатор напряжения НДЕ-М-750. Технические условия ТУ 3414-00149890270-2013.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
