Датчики силы НТ 049, 54658-13

Назначение

Датчики силы НТ 049 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой МЗО-Bg.

Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.

При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.

Питание мостовых схем датчика осуществляется напряжением (5±0,5) В постоянного тока.

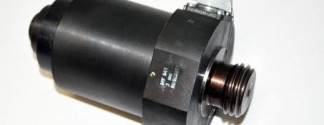

Общий вид датчика НТ 049 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Диапазоны измерений, кН (тс)

0 - 29,4 (0 - 3)

Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее Входное сопротивление мостовых схем, Ом Выходное сопротивление мостовых схем, Ом Начальный коэффициент передачи (НКП), мВ/В Рабочий коэффициент передачи (РКП) при номинальной нагрузке Рном= 29,4 кН (3 тс), мВ/В Категория точности по ГОСТ 28836 Температура окружающей среды, °С Габаритные и установочные размеры, мм, не более Масса, кг, не более

100

от 719 до 761 от 679 до 721 от минус 0,125 до 0,125

от 1,25 до 1, 75 0,25

от минус 40 до 40 138x102, М30 - 8g 2,5 5±0,5

Напряжение питания постоянного тока, В

* Нормальные климатические условия, характеризуются:

-    температурой воздуха от 15 до 35°С;

-    относительной влажностью воздуха от 45 до 75%;

-    атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 С относительная влажность не должна превышать 70%.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

Датчик силы НТ 049;

Формуляр СДАИ.404179.035ФО;

Руководство по эксплуатации СДАИ. 404179.035РЭ;

Методика поверки СДАИ. 404179.035МП.

Поверка

Поверка осуществляется по документу СДАИ. 404179.035МП, утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» от 3.06.2013 г.

Средства поверки: тераомметр Е6-13А (диапазон измеряемых сопротивлений от 10 Ом до 10 ТОм, погрешность измерений не более ±2,5%), омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности 0,02/0,005-0,5/0,1), источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до 49,9В; погрешность ±(0,5 %UyCT + 0,Р%итах)В), прибор комбинированный цифровой Щ 300 (диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5), динамометр образцовый ДО2-5 (диапазон задаваемых усилий от 0 до 49 кН (5 тс), погрешность ±0,2%).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.035РЭ.

Нормативные и технические документы, устанавливающие требования к датчику силы НТ 049

Технические условия СДАИ.404179.035ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
