Датчики силы НТ 051, 54660-13

Назначение

Датчики силы НТ 051 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой МЗО-Bg.

Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.

При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.

Питание мостовых схем датчика осуществляется напряжением (5±0,5) В постоянного тока.

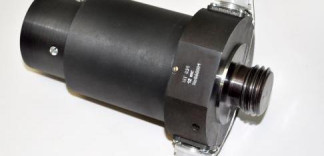

Общий вид датчика НТ 051 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Диапазоны измерений, кН (тс)

Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее Входное сопротивление мостовых схем, Ом Выходное сопротивление мостовых схем, Ом Начальный коэффициент передачи (НКП), мВ/В Рабочий коэффициент передачи (РКП) при номинальной нагрузке Рном = 117,6 (12 тс), мВ/В Категория точности по ГОСТ 28836 Температура окружающей среды, °С Габаритные и установочные размеры, мм, не более Масса, кг, не более

Напряжение питания постоянного тока, В

0 - 117,6 (0 - 12)

100

от 719 до 761 от 679 до 721 от минус 0,125 до 0,125

от 1,25 до 1, 75

0,25

от минус 40 до 40 162x114, М30 - 8g

4,5 5±0,5

* Нормальные климатические условия, характеризуются:

-    температурой воздуха от 15 до 35°С;

-    относительной влажностью воздуха от 45 до 75%;

-    атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 С относительная влажность не

должна превышать 70%.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

Датчик силы НТ 051;

Формуляр СДАИ.404179.037ФО;

Руководство по эксплуатации СДАИ. 404179.037РЭ.

Поверка

Поверка осуществляется по документу СДАИ. 404179.037МП, утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» от 7.06.2013 г.

Средства поверки: тераомметр Е6-13А (погрешность измерений не более ±2,5%), омметр цифровой Щ 34 (класс точности 0,02/0,005-0,5/0,1), источник питания постоянного тока Б5-45 (погрешность ±(0,5 %UyCT + 0,Р%итах)В) , прибор комбинированный цифровой Щ 300 (класс точности (0,1/0,02 - 1,5/0,5), динамометр образцовый ДО2-100 (погрешность ± 0,2%).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.037РЭ.

Нормативные и технические документы, устанавливающие требования к датчику силы НТ 051

Технические условия СДАИ.404179.037ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
