| Номер в госреестре | 54664-13 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | LLS 30160 |
| Изготовитель | ООО "Омникомм Технологии", г.Щелково |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики уровня топлива LLS 30160 Назначение средства измерений
Датчики уровня топлива LLS 30160 предназначены для измерения уровня в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип работы датчиков уровня топлива LLS 30160 состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).
Датчики уровня топлива LLS 30160 состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры и узел последовательного интерфейса.
Информация об исполнении указывается в структуре условного обозначения следующим образом: LLS 30160 хххх мм, где хххх - длина измерительной части. Длина измерительной части в мм: 700, 1000, 1500, 2000, 2500, 3000.

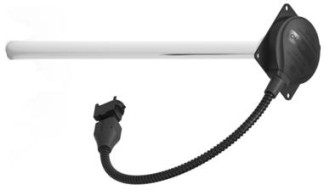

Рисунок 1 - Датчики уровня топлива LLS 30160.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микро контроллера датчика | LLS_3.3.0.enc | Не ниже 3.3.0 | cacd29261d2e885123f926c 35a000d285d8c36e03e319 09cd9537787ed62efef | ГОСТ Р 34.11-94 |
| Omnicomm Configurator | OmnicommConfi guratorInstaller- 4.2.0.7.exe | Не ниже 4.2.0.7 | b0caeae2feb4f5a71cae5c56 f170917e432db1e7e16abdf 32952c4d23073c256 | ГОСТ Р 34.11-94 |
Лист № 2 Всего листов 4
Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива LLS 30160 и выполняющего функции измерения электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива и преобразовании этого значения в цифровой код для передачи по интерфейсу RS-232 (RS-485) и внешнего ПО для ПЭВМ, выполняющего функции настройки датчиков уровня топлива LLS 30160 и отображения измеренного значения уровня.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерений уровня в зависимости от исполнения, мм | 0.. .700, 1000, 1500, 2000, 2500, 3000 |
| Пределы допускаемой основной приведённой погрешности измерений уровня, % | ±1 |
| Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от минус 40 °С до плюс 60 °С, на каждые 10 °С, % | ±0,15 |
| Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от 60 °С до 80 °С, на каждые 10 °С, % | ±0,25 |
| Интерфейс выдачи измеренных значений | RS-232, RS-485 |
| Программируемая скорость передачи интерфейса, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Напряжение питания, В | ,0 5, ,0 7, |
| Ток потребления, мА, не более | 40 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Степень защиты корпуса от проникновения пыли и влаги | IP57 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при температуре 25 °С, %; - атмосферное давление, кПа | от минус 40 до плюс 80 от 30 до 80 от 84 до 107 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня | 1...4095 |
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня | 0...1023 |
| Диапазон измерений температуры, °С | от минус 30 до плюс 50 |
| Абсолютная погрешность измерения температуры во всем диапазоне рабочих температур, °С | ±5 |
| Период измерения, с | 1 |
| Габаритные размеры, мм, не более | 78x74x(24+L) |
| Масса, кг, не более | 2 |
| Средняя наработка на отказ датчиков, часов, не менее | 100000 |
| Средний срок службы, лет, не менее | 8 |
| Примечание - L - длина чувствительного элемента датчика. | |
наносят на корпус датчиков уровня топлива LLS 30160 методом лазерной гравировки и титульный листа паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Датчик уровня топлива | LLS 30160 | 1 шт. |
| 2 | Комплект монтажных элементов | 1 к-т | |
| 3 | Руководство по эксплуатации | РЭ LLS 30160 | 1 экз. |
| 4 | Паспорт | ПС LLS 30160 | 1 экз. |
| 5 | Методика поверки | 1 экз. | |
| Примечание - Допускается поставка методики поверки в количестве 1 экземпляра на партию. | |||
осуществляется по документу МП РТ 1930-2013 «Датчики уровня топлива LLS 30160. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19 июля 2013 года.
При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р5У3П ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива LLS 30160
ТУ 4573-012-62153754-2013 «Датчики уровня топлива LLS 30160. Технические условия».
ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия». ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 365 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
