| Номер в госреестре | 54666-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP 4.0-0,5/6Р 6300/√3:100/√3:100/3V |
| Изготовитель | "ABB s.r.o. organizational unit EJF", Чехия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформатор напряжения TJP 4.0-0,5/6Р 6300/V3:100/V3:100/3V (далее по тексту трансформатор) предназначен для преобразования высокого напряжения в низкое и передачи сигналов измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 6300 В частоты 50 Гц.
По принципу действия трансформатор является прибором электромагнитного типа. Активная часть трансформатора - магнитопровод из электротехнической стали с обмотками
- первичной и вторичных. Один вывод первичной обмотки, включая соответствующий зажим, изолирован от земли и служит для подключения первичного напряжения, а второй вывод заземляется. Трансформатор имеет две вторичные обмотки: одна предназначена для целей измерения, вторая - для целей защиты. Во время эксплуатации трансформатора один зажим каждой вторичной обмотки заземляется. Вторичные обмотки выводятся в коробку литого типа с зажимами. Коробка закрывается пломбируемой крышкой. Трансформатор может монтироваться в любом положении. Корпус крепится с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформатора.

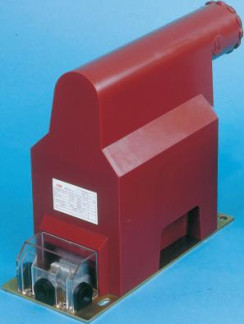

Общий вид трансформаторов напряжения ТГР 4.0-0,5/6Р 6300/V3:100/V3:100/3V представлен на рисунке 1.
Таблица 1 - Основные технические и метрологические характеристики трансформатора Т1Р 4.0-0,5/6Р 6300/V3:100/V3:100/3V_
| Наименование параметра | Значение параметра |
| 1 Номинальное напряжение первичной обмотки, кВ | 6,3/V3 |
| 2 Количество вторичных обмоток | 2 |
| 3 Номинальные напряжения вторичных обмоток, В - для измерений | 100/V3 |
| - для защиты | 100/3 |
| 4 Номинальная частота, Гц | 50 |
| 5 Номинальная нагрузка вторичных обмоток при коэффициенте мощности 0,8, В»А: | |
| - для измерений | 50 |
| - для защиты | 50 |
| 6 Классы точности вторичных обмоток при мощности | |
| нагрузки 50 В*А: | |
| - для измерений | 0,5 |
| - для защиты | 6Р |
| 7 Предельная мощность трансформатора, В* А, не более | 400 |
| 8 Схема и группа соединения по ГОСТ 1983-2001 | 1/1/1-0-0 |
| 9 Диапазон рабочих температур, °С | минус 15 - плюс 37 |
| 10 Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| 11 Г абаритные размеры, мм, не более | 500x150x280 |
| 12 Масса трансформатора, кг, не более | 26 |
наносится фотохимическим способом или методом гравировки на табличку технических данных, а так же ставится на паспорт трансформатора.
Таблица 2 - Комплектность
| № № п/п | Наименование, обозначение | Количество, шт. |
| 1 | Трансформатор напряжения J 4.0-0,5/6Р 6300/V3:100/V3:100/3V | 1 |
| 2 | Паспорт | 1 |
| 3 | Инструкция по эксплуатации | 1 |
осуществляется по документу ГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень эталонов, применяемых при поверке:
- трансформатор напряжения измерительный эталонный НЛЛ 15, К.Т. 0,1
- прибор сравнения КНТ - 03, 5 = ± 0,001 %, 0,1’.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 4.0-0,5/6Р 6300/V3:100/V3:100/3V
ГОСТ 1983 - 2001 «Трансформаторы напряжения. Общие технические условия». «Трансформатор напряжения типа TJP 4. Паспорт».
«Трансформаторы напряжения типа TJQ TJP, TDC, TJC6-G, TJC 7.0-G, TJP 7.3-G и TDC6-G. Техническое описание и руководство по эксплуатации».
Осуществление торговли и товарообменных операций.
