| Номер в госреестре | 54668-13 |
| Наименование СИ | Нивелиры с компенсатором |
| Обозначение типа СИ | SOKOL мод. DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 |
| Изготовитель | "Tianjin Sunshine Precision Instrument Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Нивелиры с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора с магнитным демпфером.

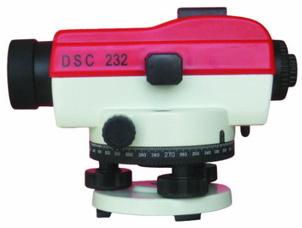

Основными частями нивелиров с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящие винты с бесконечным ходом обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632 имеют горизонтальный лимб для угловых измерений. Взятие отсчета по рейке выполняется визуально.
Выпускаемые модификации различаются значением увеличения зрительной трубы, а также погрешностью измерений.
| Наименование характеристики | Значение характеристики | |||
| Модель | DSC120 | DSC124 | DSC128 | DSC132 |
| Допустимая СКП измерения превышения на 1 км двойного хода, мм: | ±2,5 | ±2,0 | ±1,5 | ±1,0 |
| СКП самоустановки линии визирования, не более: | 0,8 | 0,6 | 0,5 | |
| Диапазон измерений горизонтальных углов, ..,°: | 360 | |||
| Цена деления горизонтального лимба, ...°: | ||||
| Увеличение зрительной трубы, крат, не менее: | 20 | 24 | 28 | 32 |
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 30 | 36 | ||
| Наименьшее расстояние визирования, м, не более: | 0,3 | |||
| Угловое поле зрения зрительной трубы, .° .', не менее: | 1 20 | |||
| Цена деления круглого установочного уровня, .'/ 2 мм: | 8 | |||
| Диапазон работы компенсатора, .', не менее: | 15 | |||
| Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, ...", не более: | 0,8 | 0,6 | 0,5 | 0,3 |
| Коэффициент нитяного дальномера | 100 | |||
| Значение постоянного слагаемого нитяного дальномера, м: | 0 | |||
| Диапазон рабочих температур, °С: | -20.. .+50 | |||
| Габаритные размеры, ДхШхВ, мм, не более: | 210х130х130 | |||
| Масса, кг, не более: | 1,25 | |||
| Наименование характеристики | Значение характеристики |
| Модель | DSC232 DSC432 DSC532 DSC632 |
| Допустимая СКП измерения превышения на 1 км двойного хода, мм,: | ±1,0 |
| СКП самоустановки линии визирования , ...", не более: | 0,5 |
| Диапазон измерений горизонтальных углов, ..,°: | 360 |
| Цена деления горизонтального лимба, ...°: | 1 |
| Увеличение зрительной трубы, крат, не менее: | 32 |
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 38 |
| Наименьшее расстояние визирования, м, не более: | 0,5 0,3 |
| Угловое поле зрения зрительной трубы, .° .', не менее: | 1 20 |
| Цена деления круглого установочного уровня, .'/ 2 мм: | 8 |
| Диапазон работы компенсатора, .', не менее: | 15 |
| Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, ...", не более: | 0,5 |
| Коэффициент нитяного дальномера | 100 |
| Значение постоянного слагаемого нитяного дальномера, м: | 0 |
| Диапазон рабочих температур, °С: | -20.. +50 |
| Габаритные размеры, ДхШхВ, мм, не более: | 215х130х150 |
| Масса нивелира, кг, не более: | 5 1П 0 1П 5 1П |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632.
| Наименование | Количество, ед. |
| Нивелир с компенсатором | 1 |
| Юстировочная шпилька | 1 |
| Транспортировочный футляр | 1 |
| Нитяной отвес | 1 |
| Руководство по эксплуатации | 1 |
| Шестигранный ключ | 1 |
осуществляется по документу Р 50.2.023-2002 «ГСИ. Нивелиры. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Измерительная линейка по ГОСТ 427;
- Эталонный компаратор ЭКПН, ПГ ± 0,28”;
- Экзаменатор, ЦД - 1”;
- Зрительная труба с фокусным расстоянием 1600 мм (1000 мм);
- Штриховая мера длины по ГОСТ 12069, ЦД - 1 мм, ПГ ± 7 мкм.
Методика измерений приведена в документах: «Нивелиры с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132. Руководство по эксплуатации», «Нивелиры с компенсатором SOKOL моделей DSC232, DSC632. Руководство по эксплуатации» и «Нивелиры с компенсатором SOKOL моделей DSC432, DSC532. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам с компенсатором SOKOL моделей DSC120, DSC124, DSC128, DSC132, DSC232, DSC432, DSC532, DSC632
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация «Tianjin Sunshine Precision Instrument Co., Ltd.», КНР.
- осуществление геодезической и картографической деятельности.
