Датчики уровня радиоволновые SITRANS LG200, 54683-13

Назначение

Датчики уровня радиоволновые SITRANS LG200 (далее датчики) предназначены для непрерывного измерения уровня жидкостей, сыпучих материалов и границы раздела жидких сред.

Описание

Принцип действия датчиков основан на измерении интервала времени между излучением импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала.

Датчики состоят из электронного блока и зонда. Корпус электронного блока выполнен из алюминия с эпоксидным покрытием. Степень защиты электронного блока от внешних воздействий IP 65 по ГОСТ 14254-96.

Электронный блок вырабатывает микроволновые импульсы, которые передаются по зонду, погруженному в измеряемую среду. При попадании в среду с другой диэлектрической проницаемостью часть энергии импульса отражается от ее поверхности и возвращается по зонду, где принимается электронным блоком. Затем, с учетом высоты резервуара и положения датчика, вычисляется значение уровня среды и уровня границы раздела жидких сред, которое отображается на дисплее электронного блока и преобразуется в сигнал аналогового и/или цифрового выхода.

В зависимости от применения в датчиках могут использоваться зонды различных моделей, имеющих разное конструктивное исполнение:

-    7ML1301-1, 7ML1301-2, 7ML1301-3, 7ML1301-4, 7ML1301-5, 7ML1301-6, (коаксиальные);

-    7ML1302-1, 7ML1302-2, 7ML1302-3 (двухстержневые);

-    7ML1303-1, 7ML1303-1D, 7ML1303-m, 7ML1303-1J, 7ML1303-1H, 7ML1303-2 (одностержневые);

-    7ML1304-1, 7ML1304-2 (одностержневые гибкие).

Датчики монтируются вертикально в резервуаре или наружной камере. Вариант монтажа (фланцевое, резьбовое, гигиеническое соединения) определяется требованиями заказчика.

Настройка датчика осуществляется с помощью 3-кнопочной клавиатуры, расположенной на электронном блоке, переносного HART коммуникатора или персональным компьютером с программным обеспечением «SIMATIC PDM» фирмы «Siemens».

Датчики с зондом моделей 7ML1304-2, 7ML1302-2 используются для измерения уровня сыпучих материалов. При применении датчиков для измерения уровня сыпучих материалов необходима разработка методики измерений, учитывающей особенности измеряемого материала.

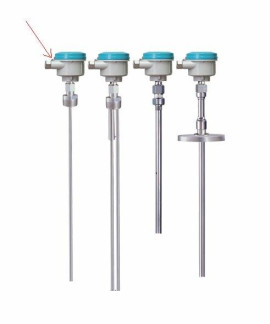

Внешний вид датчиков и схема пломбировки от несанкционированного доступа представлены на рисунке 1. Пломбируется винт на электронном блоке для предотвращения несанкционированного доступа.

Маркировка взрывозащиты 0ExiaIICT4 или 1Exd[ia]IICT6.

Пример обозначения исполнения зонда: «7ML1301-1хххх-хххх-х».

К

Место пломбировки

Рисунок 1 - Внешний вид датчиков уровня радиоволновых SITRANS LG200

Сведения о программном обеспечении

Датчики имеют встроенное программное обеспечение, разработанное фирмой изготовителем. Программное обеспечение идентифицируется при каждом включении датчика путем вывода на дисплей электронного блока номера версии.

Программное обеспечение предназначено для:

-    настройки датчика,

-    сбора и обработки данных,

-    визуализации результатов измерений.

Программное обеспечение датчиков соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Датчики поддерживают работу с автономным программным обеспечением «SIMATIC

PDM».

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

Таблица 1

* - в зависимости от длины зонда.

Таблица 2

** - в зависимости от длины зонда.

Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванная изменением температуры контролируемой среды на 1 °С в диапазонах от минус 195 °С до плюс 15 °С и от плюс 25 °С до плюс 427 °С, % от верхнего предела диапазона измерений

±0,02.

Предельное допускаемое значение диаметра частиц (при измерении уровня сыпучих материалов), мм    300.

Напряжение питания постоянного тока, В    от 11 до 36.

Потребляемая мощность, ВА, не более    36.

Выходной сигнал    аналоговый (4 - 20) мА,

HART-протокол.

Габаритные размеры электронного блока, мм, не более    135х150х166.

Масса, кг, не более:

электронного блока    1,6,

зонда (длиной 1 м)    1,6.

Средний срок службы, лет    12.

Средняя наработка на отказ, ч    100000.

Условия эксплуатации:

1.    Диапазон температуры окружающей среды, °С    от минус 40 до плюс 80.

2.    Диапазон температуры контролируемой среды, °С, при использовании зонда:

7ML1303-1D    от 0 до плюс 150;

7ML1304-2    от 0 до плюс 66; 7ML1301-1, 7ML1303-1, 7ML1303-1J, 7ML1303-1E,

7ML1304-1    от минус 40 до плюс 150;

7ML1301-4, 7ML1302-1, 7ML1302-3, 7ML1301-6    от минус 40 до плюс 200;

7ML1302-2    от минус 40 до плюс 66;

7ML1303-2    от минус 40 до плюс 316;

7ML1301-5 7ML1301-2 7ML1301-3

3. Относительная влажность воздуха, %, не более

от минус 40 до плюс 343; от минус 195 до плюс 427; от минус 195 до плюс 200. 99 (без конденсации влаги)

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока датчика.

Комплектность

* - модель и количество зондов в соответствии с заказом.

Поверка

осуществляется по документу МП 2511/0002-11 «Датчики уровня радиоволновые SITRANS LG200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2013 г.

В перечень основного поверочного оборудования входят:

-    рулетка измерительная с лотом 2-го класса точности по ГОСТ 7502-98;

-    установка уровнемерная 2-го разряда по ГОСТ 8.477-82, с непосредственным изменением уровня жидкости и верхним пределом воспроизведения уровня 6 м или 20 м, пределы допускаемой абсолютной погрешности ±1 мм.

Сведения о методах измерений

Методика измерений приведена в документе:

«Датчики уровня радиоволновые SITRANS LG200. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам уровня радиоволновым SITRANS LG200

1. Техническая документация фирмы «Siemens Canada Limited - Siemens Milltronics Process Instruments (SMPI)».

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение государственных учетных операций.
